導通検査とは

配線試験やオープンショート試験とも呼ばれ「短絡」「断線」「誤配線」の検査です。
「JIS C 3005 4.5 導通」に準拠した試験で判定されます。

抵抗検査とは

ワイヤーハーネスの端子間の導体抵抗の測定/判定をおこないます。
「JIS C 3005 4.4 導体抵抗」とは異なる試験になります。
機種により2線式のみと2線式/4線式の両方式のものあります。
2線式は検査器の内部抵抗、接続治具配線、検査対象物の全ての合成抵抗の測定値となります。

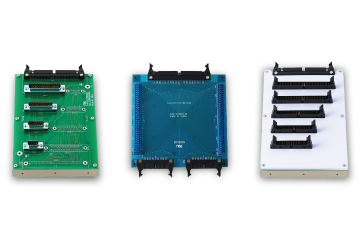

4線式は専用の接続治具配線をおこなう必要がありますが、検査対象物の抵抗を正確に測定することが可能です。

耐圧検査とは

ワイヤーハーネスの導体対導体の導通でない配線間の絶縁耐力の試験をおこないます。
「JIS C 3005 4.6 耐電圧」に準拠した試験で判定されます。
検査器によってはAC耐圧のみとAC/DC耐圧の両方ができるものがあります。

絶縁抵抗検査とは

ワイヤーハーネスの導体対導体の導通でない配線間の絶縁抵抗の試験をおこないます。
「JIS C 3005 4.7 絶縁抵抗」に準拠した試験で判定されます。

瞬間断線検査とは

ワイヤーハーネスの導通のある端子間において振動や衝撃時の瞬間的な断線発生の試験をおこないます。
瞬間的な断線の発生は、振動や衝撃が終わると元の導通状態になります。
電気的規格は「JIS C 5402-2-5」「IEC 66512-2-5」のコンタクトディスターバンスに準拠しておこなわれますが、
振動や衝撃は試験されるお客さま側の作業になります。
設定によっては「JIS C 5402-2-5」「IEC 66512-2-5」の準拠しない範囲も含まれます。

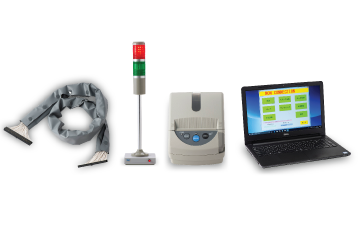

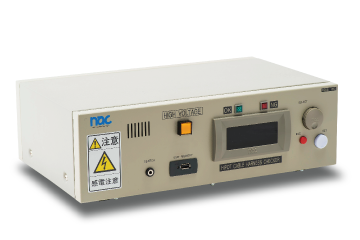

NMG+ series

多くのユーザー様に高い評価をいただいている「人気№1のハーネスマルチテスタ」です。性能・機能・価格・サービス、すべてにご満足いただける一押しの製品です。

製品の一覧
導通検査
(導通判定値)
200Ω~20KΩ
抵抗検査
(抵抗判定値)
1Ω~20KΩ
耐圧検査
(試験電圧)
AC100Vrms~AC600Vrms
絶縁検査
(試験電圧/絶縁抵抗値)
DC50V~DC500V/10MΩ~1000MΩ
瞬断検査
(瞬断検知幅)
0.1μs.~100μs.
  • ¥388,000(64ポイント) 〜 ¥1,988,000(1024ポイント)
  • 詳しくみる

NMK series

多くのユーザー様に高い評価をいただいている「人気№1のハーネスマルチテスタ」NMG+の上位機種です。画面表示や操作もNMG+と同様に簡単です。

製品の一覧
導通検査
(導通判定値)
200Ω~20KΩ
抵抗検査
(抵抗判定値)
1Ω~20KΩ
耐圧検査
(試験電圧)
AC50Vrms~AC1000Vrms
絶縁検査
(試験電圧/絶縁抵抗値)
DC50V~DC1000V/10MΩ~2000MΩ
瞬断検査
(瞬断検知幅)
0.1μs.~100μs.
  • ¥438,000(32ポイント) 〜 ¥2,338,000(512ポイント)
  • 詳しくみる

NMF series

デジタル式を超える多ポイント爆速の検査器です。抵抗測定も可能で、ユニットを256ポイント単位で簡単に連結します。

製品の一覧
導通検査
(導通判定値)
200Ω~2KΩ
抵抗検査
(抵抗判定値)
10Ω~2KΩ
耐圧検査
(試験電圧)
---
絶縁検査
(試験電圧/絶縁抵抗値)
---
瞬断検査
(瞬断検知幅)
スキャン型(試験回路x2msecの瞬断検知能力)
  • ¥396,000(256ポイント) 〜 ¥6,534,000(8192ポイント)
  • 詳しくみる

NMC128+

導通チェッカーとして必要な機能の殆どが搭載されてるナックを代表する「ロングランの導通チェッカー」です。検査器本体に余裕の800品番分のメモリを実装、長期間安心してご使用頂けます。

製品の一覧
導通検査
(導通判定値)
18KΩ
抵抗検査
(抵抗判定値)
---
耐圧検査
(試験電圧)
---
絶縁検査
(試験電圧/絶縁抵抗値)
---
瞬断検査
(瞬断検知幅)
160ms.Max

NMA series

オープン/ショートでは対応できない抵抗値の検査に威力を発揮します。ワンランク上の導通試験の要求をカバーする高速型導通抵抗検査器です。

製品の一覧
導通検査
(導通判定値)
200Ω~200KΩ
抵抗検査
(抵抗判定値)
10Ω~200KΩ
耐圧検査
(試験電圧)
---
絶縁検査
(試験電圧/絶縁抵抗値)
---
瞬断検査
(瞬断検知幅)
スキャン型
(試験回路x2msecの瞬断検知能力)
  • ¥260,000(128ポイント) 〜 ¥380,000(384ポイント)
  • 詳しくみる

NMC60+

ナックを代表する「国内外導入実績№1の導通チェッカー」です。使い易さ・機能・高速性はこのクラスではダントツです。

製品の一覧
導通検査
(導通判定値)
18KΩ
抵抗検査
(抵抗判定値)
---
耐圧検査
(試験電圧)
---
絶縁検査
(試験電圧/絶縁抵抗値)
---
瞬断検査
(瞬断検知幅)
70ms.Max

NM1500K series

高スペックを必要とする多くのユーザー様に高い評価を頂いており、このモデルをベースにしたカスタマイズ器もおこなっております。

製品の一覧
導通検査
(導通判定値)
200Ω~20KΩ
抵抗検査
(測定抵抗値(4線式))
0.01Ω~2KΩ(4線式)
耐圧検査
(試験電圧)
AC100Vrms~AC1000Vrms/DC100V~DC1000V
絶縁検査
(試験電圧/絶縁抵抗値)
DC100V~DC1000V/10MΩ~2000MΩ
瞬断検査
(瞬断検知幅)
---
  • ¥1,350,000(64ポイント) 〜 ¥3,650,000(512ポイント)
  • 詳しくみる

NM1500P series

高スペックを必要とする多くのユーザー様に高い評価を頂いており、このモデルをベースにしたカスタマイズ器もおこなっております。

製品の一覧
導通検査
(導通判定値)
200Ω~20KΩ
抵抗検査
(測定抵抗値(4線式))
0.01Ω~2KΩ(4線式)
耐圧検査
(試験電圧)
AC100Vrms~AC500Vrms/DC100V~DC750V
絶縁検査
(試験電圧/絶縁抵抗値)
DC100V~DC500V/10MΩ~1000MΩ
瞬断検査
(瞬断検知幅)
---
  • ¥1,050,000(128ポイント) 〜 ¥2,650,000(1024ポイント)
  • 詳しくみる

NMS10

瞬間断線をリアルタイムにそして長時間にわたり監視し、現象をロギングしていきます。また、OK/NG判定を目的とした量産ラインにも対応しています。

製品の一覧
導通検査
(導通判定値)
---
抵抗検査
(抵抗判定値)
---
耐圧検査
(試験電圧)
---
絶縁検査
(試験電圧/絶縁抵抗値)
---
瞬断検査
(瞬断検知幅)
0.1μs.~99.9μs.

NM11B

完全なOK/NG判定に対応した瞬間断線検知です。シンプルな操作方法です。

製品の一覧
抵抗検査
(抵抗判定値)
---
抵抗検査
(抵抗判定値)
---
耐圧検査
(試験電圧)
---
絶縁検査
(試験電圧/絶縁抵抗値)
---
瞬断検査
(瞬断検知幅)
0.1μs.~99.9μs.
