NMF series

  • 導通検査
  • 抵抗検査
  • 耐圧検査
  • 絶縁検査
  • 瞬断検査

ユニット連結方式。多ポイント爆速!

デジタル式を超える多ポイント爆速のハーネステスタ(多機能ハーネスチェッカー)です。抵抗測定も可能で、ユニットを256ポイント単位で簡単に連結します。

最大検査ポイント数

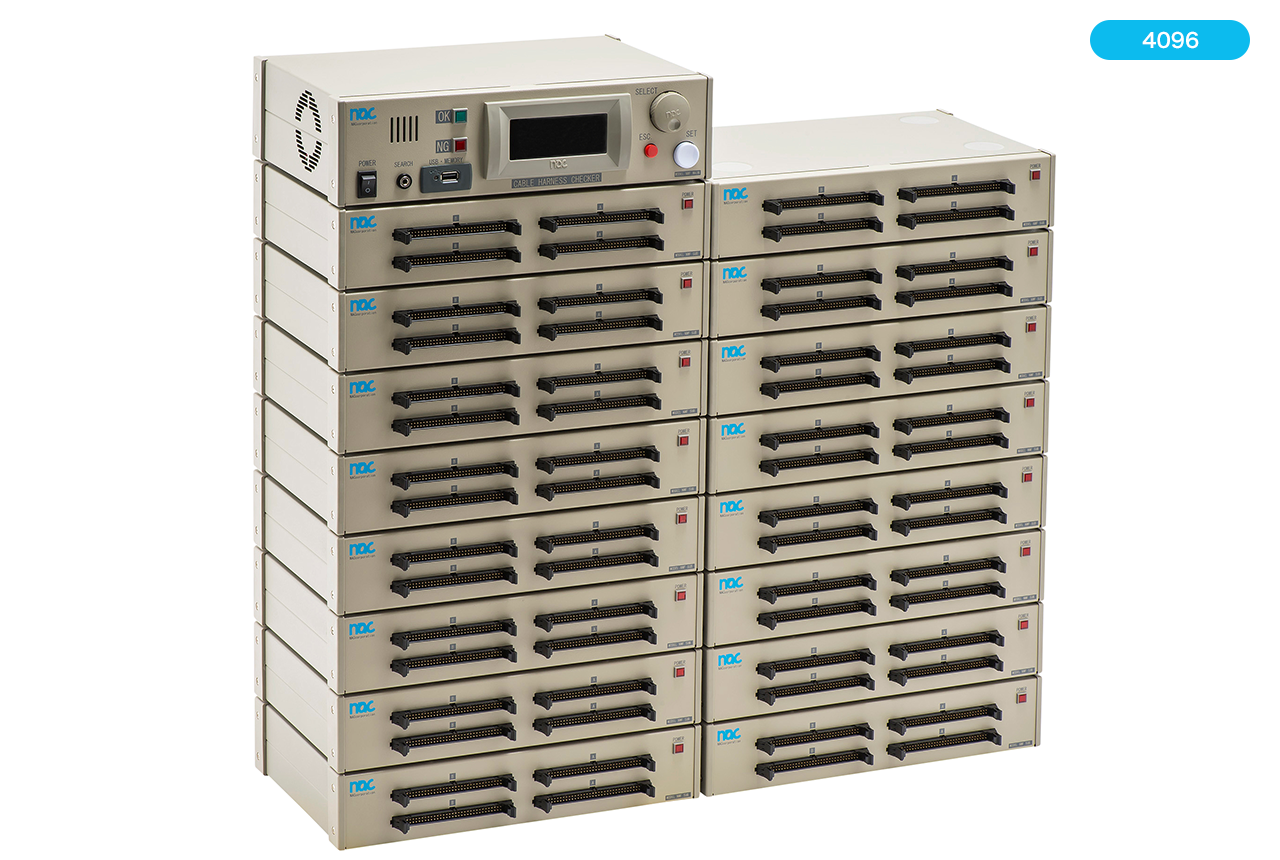

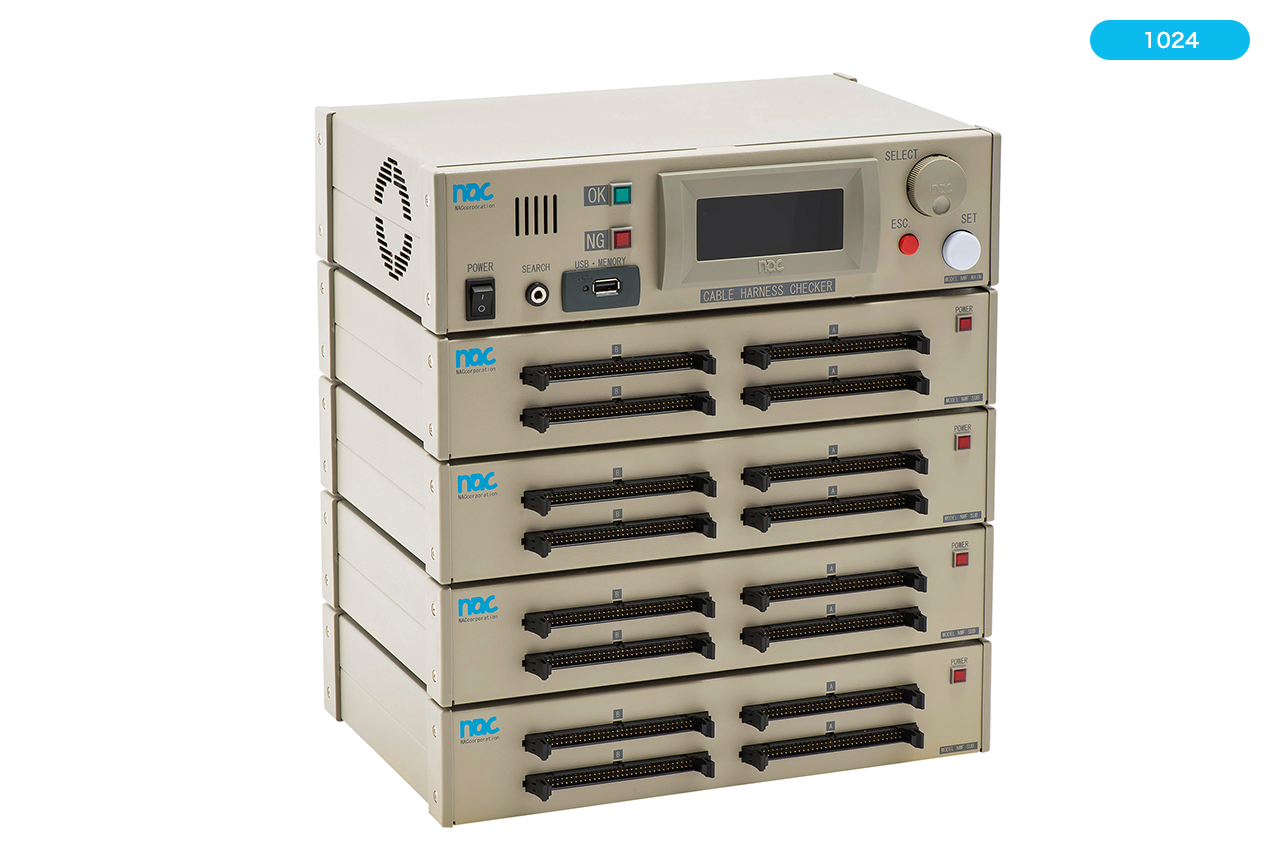

256~8192ポイント(256ポイント単位)

運用方法

検査器単体 / PC通信 WireExpress / USB

¥430,000(256ポイント) 〜 ¥7,095,000(8192ポイント)

受注後約2~6週間以内に発送(日本国内:送料無料)

カタログダウンロード カスタマイズサービス 非該当証明書

見積依頼はこちら

  • 概要・特長
  • 仕様
  • モデル
  • 付属品
  • ドキュメント
  • オプション

概要

多ポイントハーネス検査向け爆速 “ハーネステスタ(高機能ハーネスチェッカー)”

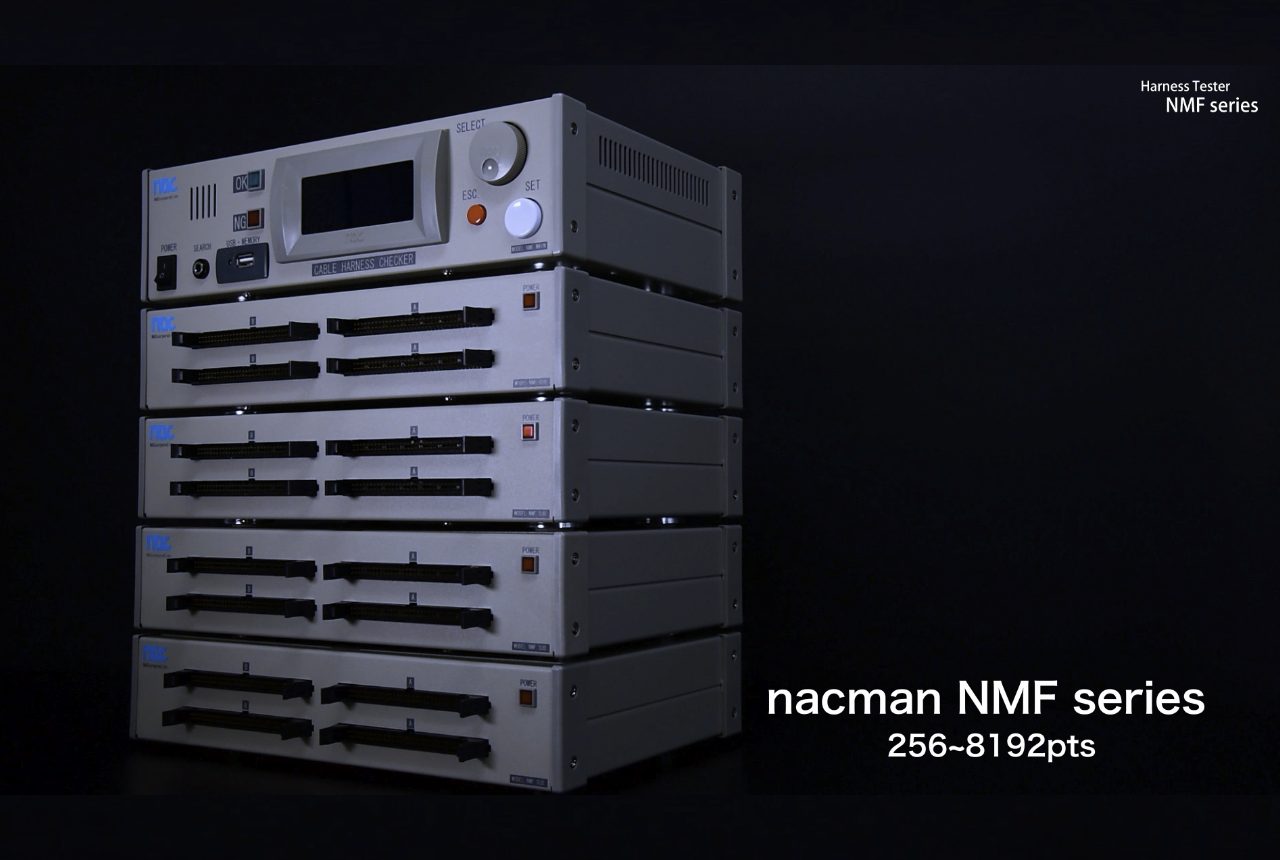

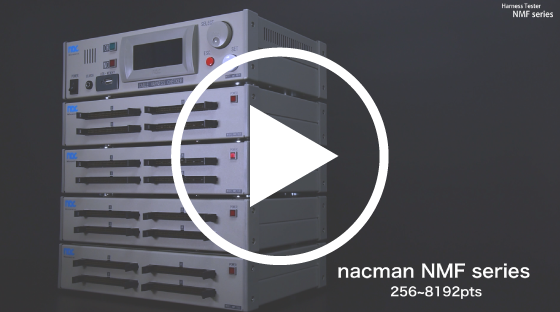

nacman NMFシリーズは、多ポイントのハーネス・ケーブル・コネクタ等の試験を高速に実行できる「ハーネステスタ(高機能ハーネスチェッカー)」です。
自動車用メインハーネス、建機用ハーネス、鉄道用ハーネス、多極コネクタ、ベアボードなどの電気検査(受入/製造工程/出荷)の用途でご利用いただけます。
ナックコーポレーション製品の持つ優れた信頼性、操作性、メンテナンス性を継承しているNMFシリーズは、世界各国の様々な多ポイント検査を必要とする多くお客様にご利用いただいています。

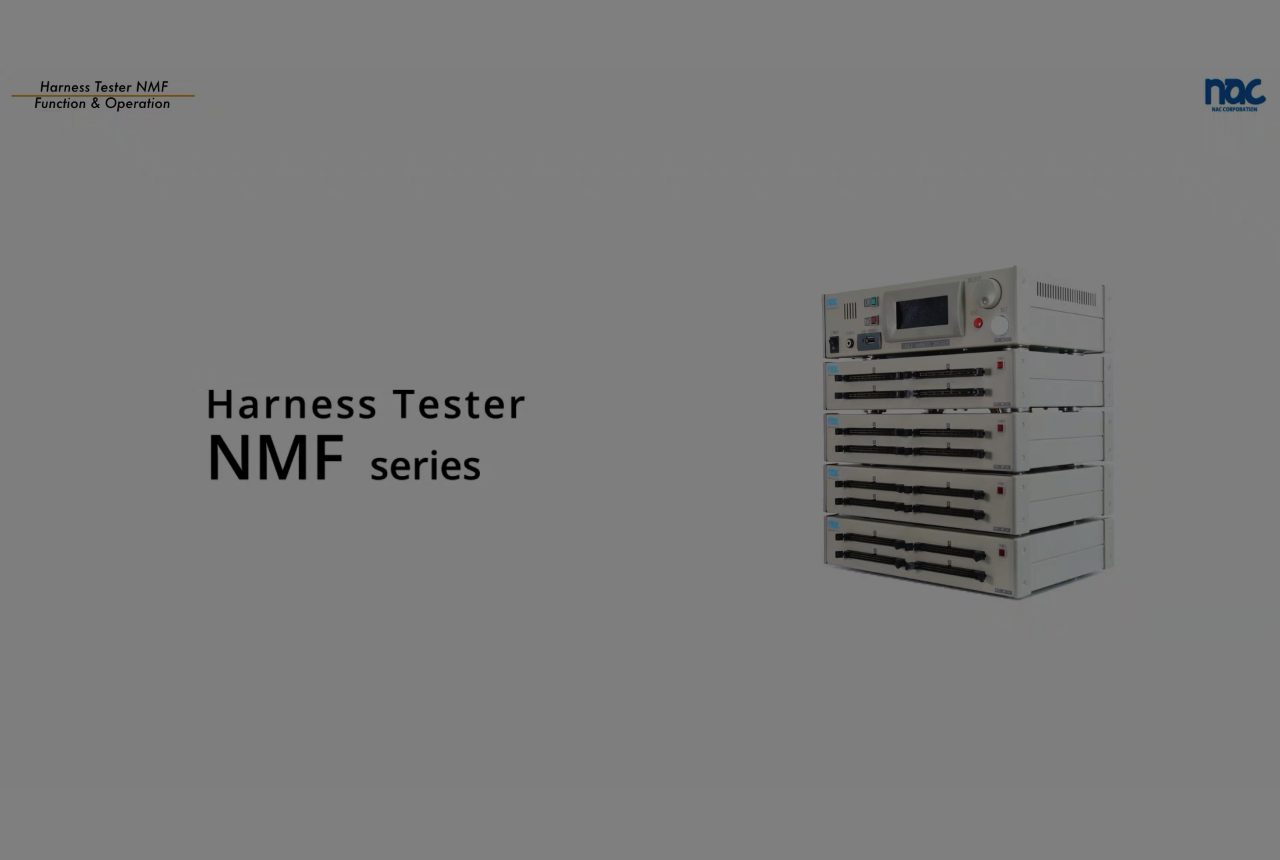

ハーネステスタ NMF 全機能紹介動画

ハーネス検査器 NMFシリーズは、多ポイントの導通検査を高速で完了します。
8192全ポイントの配線を、11.54秒で検査することが可能です。(nac測定)
シンプルな操作かつ、圧倒的な検査スピードは他社の追随を許しません。
検査ポイントは8192ポイントまで対応。
カスタマイズすることで、ダイオードやコンデンサを含むハーネス検査も効率的に。
自動車・建機・鉄道車両やエレベータなどの多ポイントハーネス検査に運用いただいております。

ラーニングセンターへ

ハーネス検査用PCソフトウェア WireExpress 機能紹介

ハーネス検査用PCソフトウェア WireExpressに接続が可能です。
検査はもちろんデータや履歴管理、その他複雑な検査を実現するための設定が可能です。
動画にて簡潔にご確認いただけます。

WireExpress ページへ


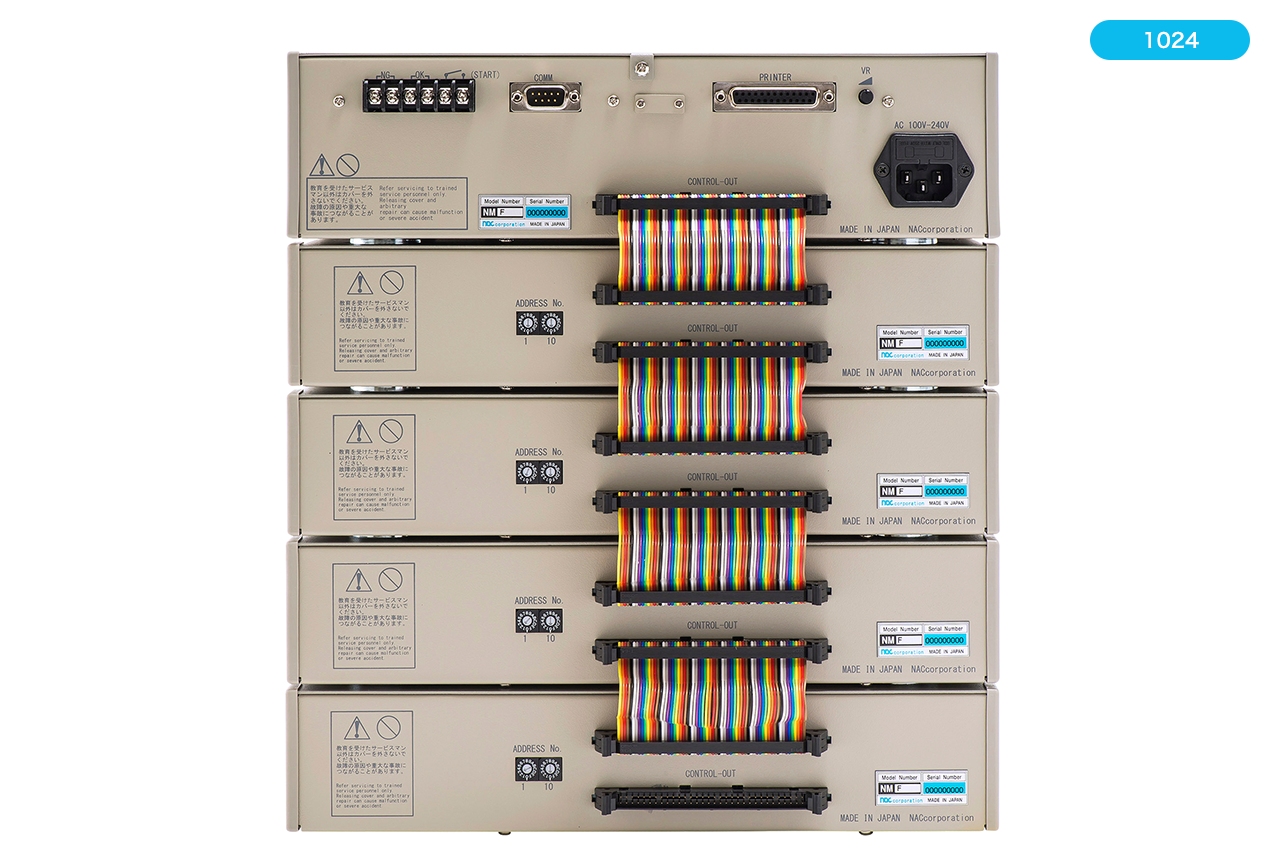

ユニット単位でポイント組換え可能

ユニット単位でポイントの組換えができるため、必要なポイントの設備投資を最小限に抑えることができます。

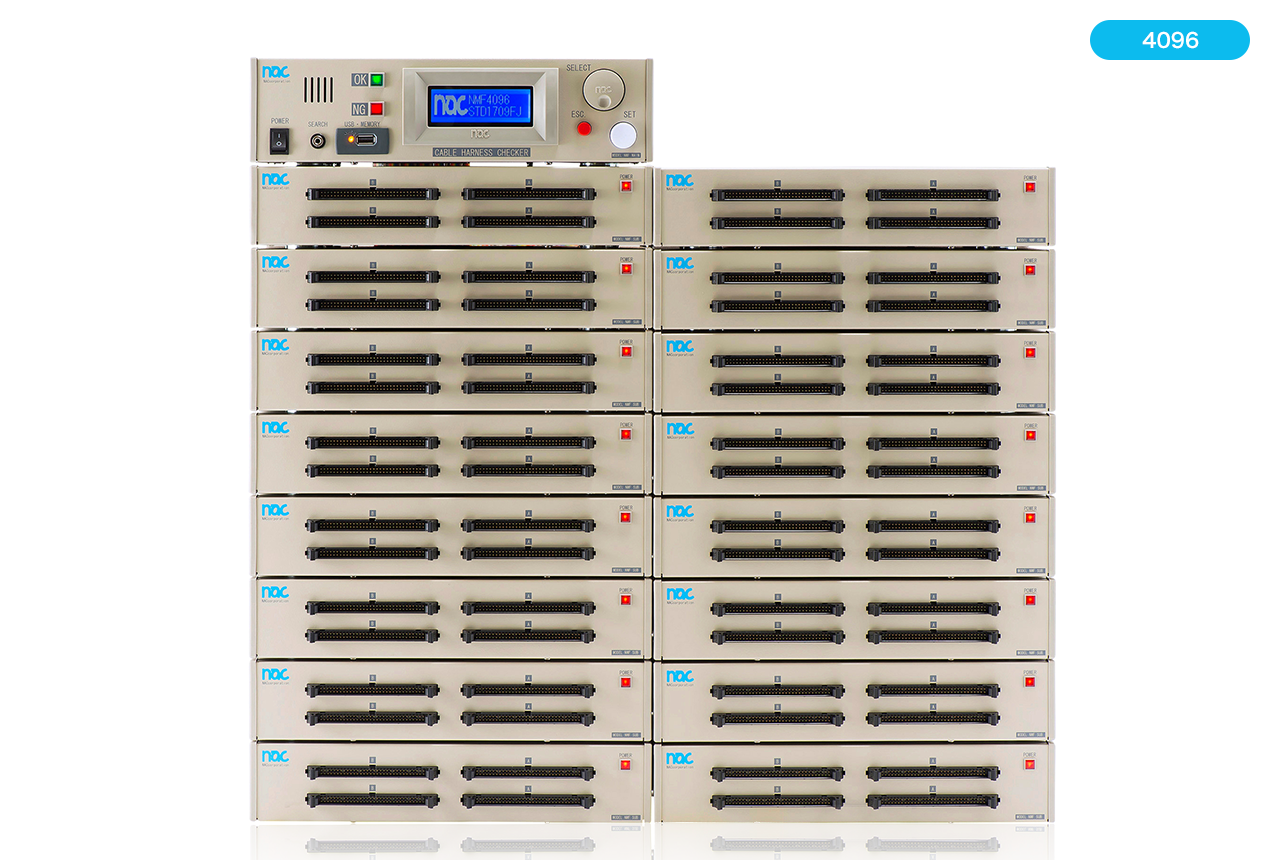

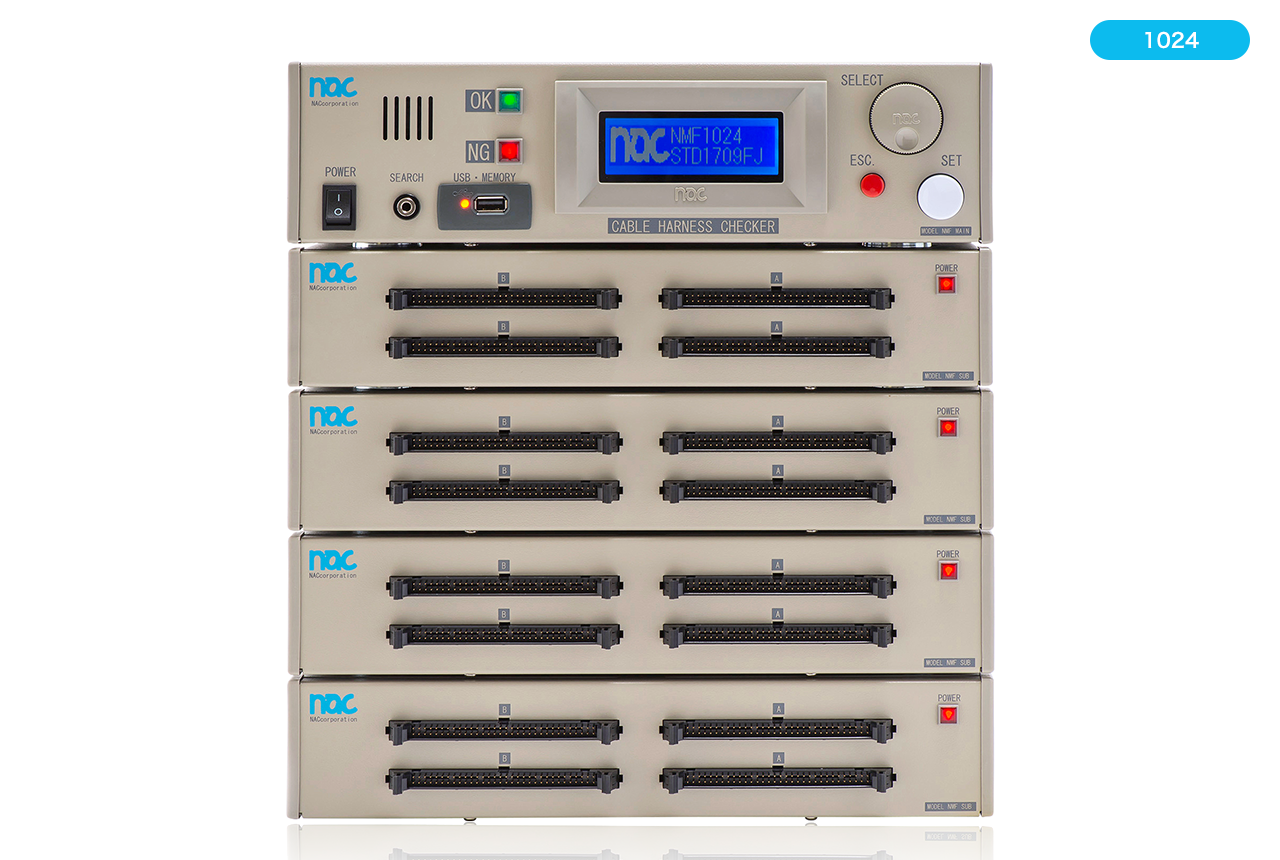

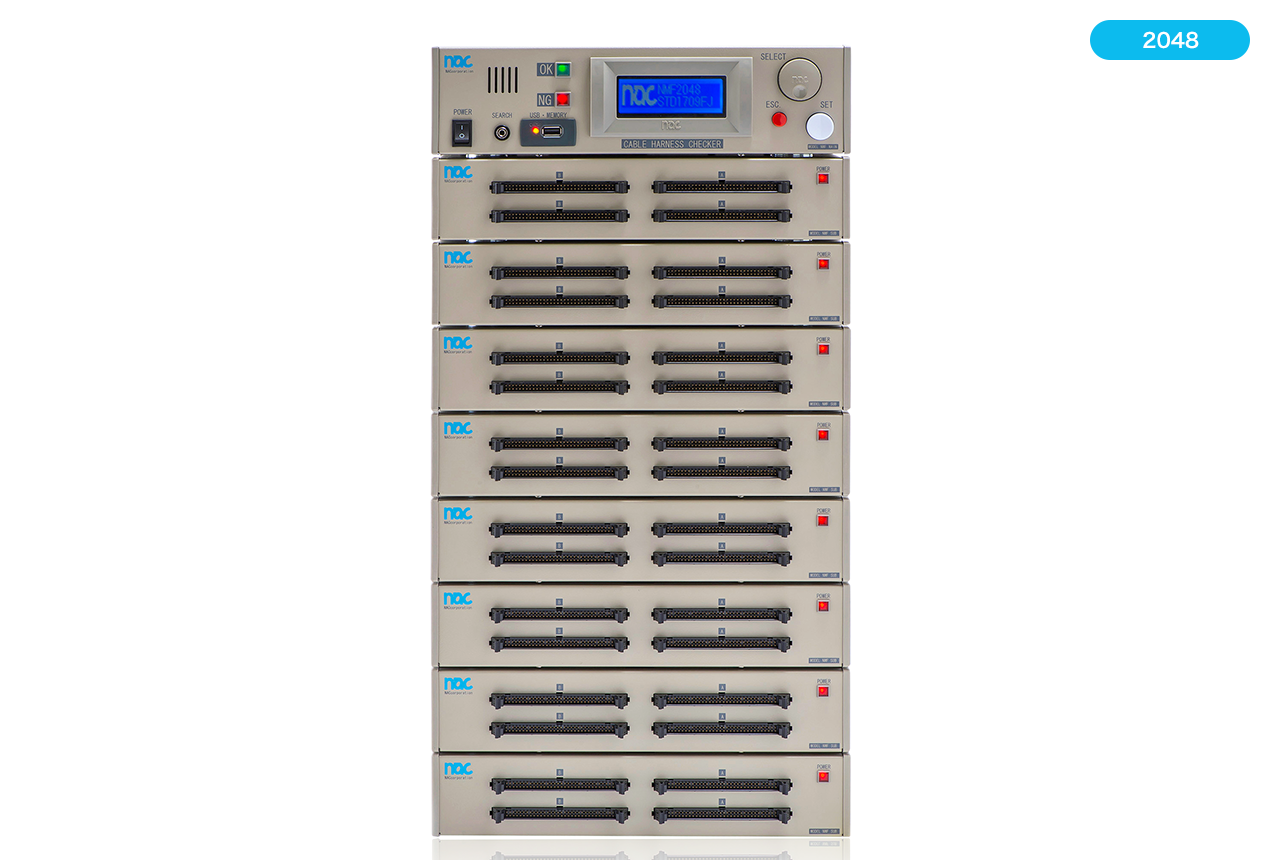

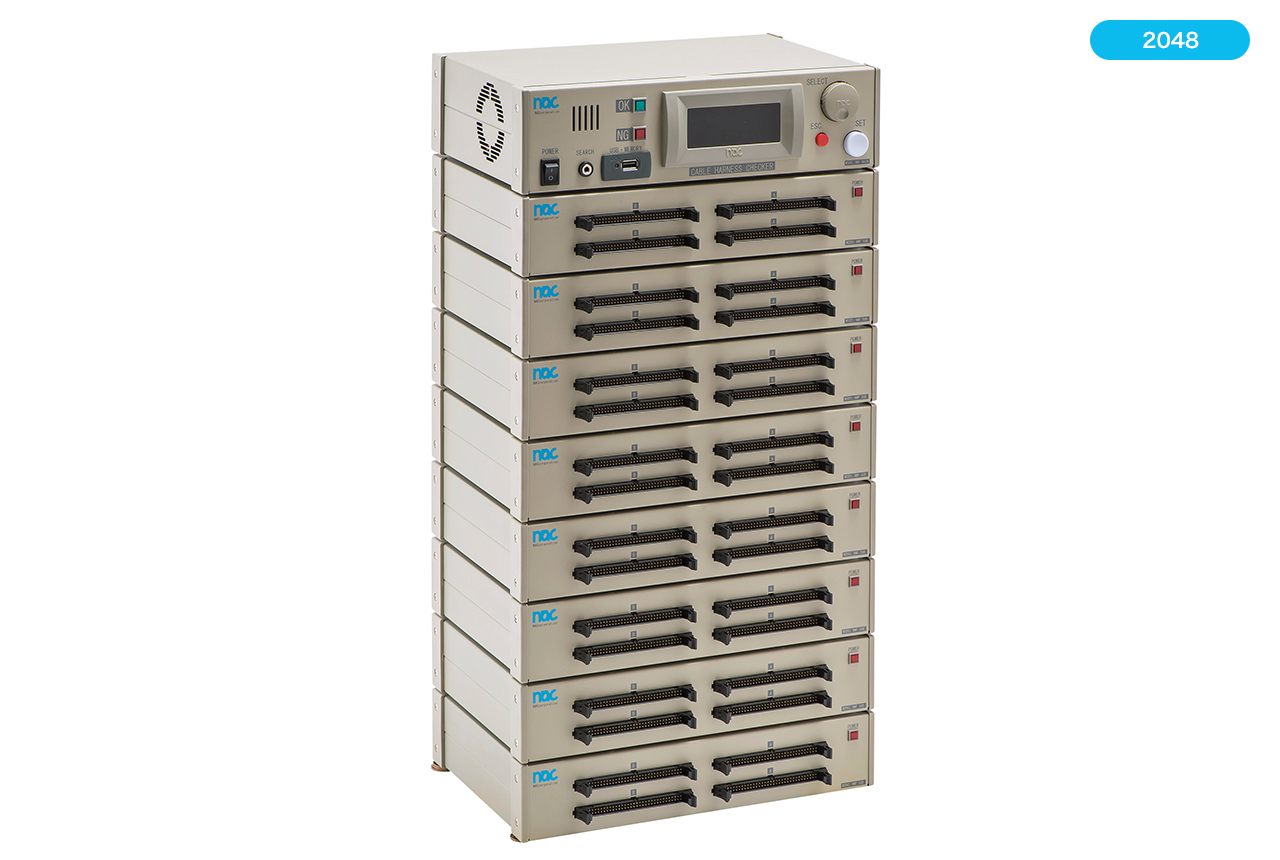

例えば、2048ポイント1セット構成をNMF-MAINを2台にすることで1024ポイントを2セット構成に分割や逆に1024ポイント2セット構成を2048ポイント1セット構成に簡単に組換え可能です。

簡単操作

現場の方から好評の「回転ノブ」と「階層メニュー」で操作習得の時間が短縮できます。

とにかく爆速。

導通検査が爆速。配線が多くなればなるほどその真価を発揮します。
また、デジタル式にありがちなファンアウトの制限もありません。

ワールドワイド対応

電源はAC90V~AC240Vの広範囲で海外工場でもそのまま使用可能です。
表示も【日本語・英語・中国語】がメニューで簡単に切替できます。

USBドライブ標準搭載

USBメモリを用いた検査はもちろんのこと、USBメモリと本体間で検査データのアップロード、ダウンロードやUSBメモリに検査履歴の自動保存をしたり、検査器本体のファームウェアのアップデートも可能です。

多用途なプリンタポート

プリンタポート標準装備で検査結果のテキスト印刷やバーコードなどのラベル印刷が可能です。

PC通信

無料PCソフト『WireExpress』を利用可能
検査データの保存・作成・編集、検査詳細履歴の自動保存、端子名の変更、任意回路の抵抗値測定など様々な機能をご利用いただけます。

高速アナログスイッチ採用で「超長寿命」を実現

スキャナデバイスに「高速アナログスイッチ」を採用。
通常のメカリレーに比べ機械的、電気的寿命がなく長寿命化を実現しております。
また、スキャナのON/OFF時間は14nsec/9nsecと超高速です。

便利で優れた機能

・導通判定抵抗値の設定可能。
・抵抗値測定を搭載。
・スイッチ付きワイヤーハーネスなど状態変化を検査するステップ機能搭載。
・片側バラ線用の進化した2種類(シーケンシャル/ランダム)のサーチ検査を搭載。
・試作品や検査治具等の製作に便利なサーチ機能搭載。
・検査結果はBEEP音と鮮明なLEDで点灯。NG箇所は液晶画面に表示。
・本体内部メモリは240件(NMF256)、USBメモリには65536件の検査データを保存。
・すべての検査端子にサージ保護機能付きで信頼性が更に向上。

更にPCソフトで真価を発揮

・無制限の検査データの保存。
・試験項目と順番を任意に設定可能。
・端子名を任意に変更可能な読替え機能。
・導通抵抗上/下限値を各配線毎に個別設定可能。
・検査結果の詳細を全て自動的に保存。
・検査結果の実測値をCSV形式で自動的に保存。
・ログインにより管理者と作業者の操作機能を限定、海外でも安心運用。
・個別の自己診断機能で診断の時間短縮。

主な検査仕様

導通検査
(導通判定値)
10Ω~2KΩ
抵抗検査
(抵抗判定値)
10Ω~2KΩ
耐圧検査
(試験電圧)
---
絶縁検査
(試験電圧/絶縁抵抗値)
---
瞬断検査
(瞬断検知幅)
繰り返し試験

詳細仕様

バリエーション数 32
導通試験
抵抗試験
4線式低抵抗試験 --
AC耐圧試験 --
DC耐圧試験 --
絶縁抵抗試験 --
瞬間断線試験
サーチ試験
サーチ機能
検査ポイント数 256~8192
検査回路数 255〜8191  (1:1回路数 128〜4096)
本体メモリ件数 240 (1ユニット時) ~ 7 (32ユニット時)
USBメモリ件数 65536
検査チャンネル --
本体保存イベント件数 --
USB保存イベント件数 --
PC保存イベント件数 --
通信ポート出力イベント件数 --
プリンタ出力イベント件数 --
検査結果出力先 USBメモリ/プリンタ
検査コネクタ XG4A-6434
表示方式 LCD
操作方式 回転ノブ/スイッチ
インフォメーション 日本語/中国語/英語
外部プリンタ
外部プリンタ用コネクタ DSUB-25S
通信ポート
通信コネクタ DSUB-9P
通信方式 RS232C
USBメモリドライブ
外部入力 START
外部出力 OK/NG

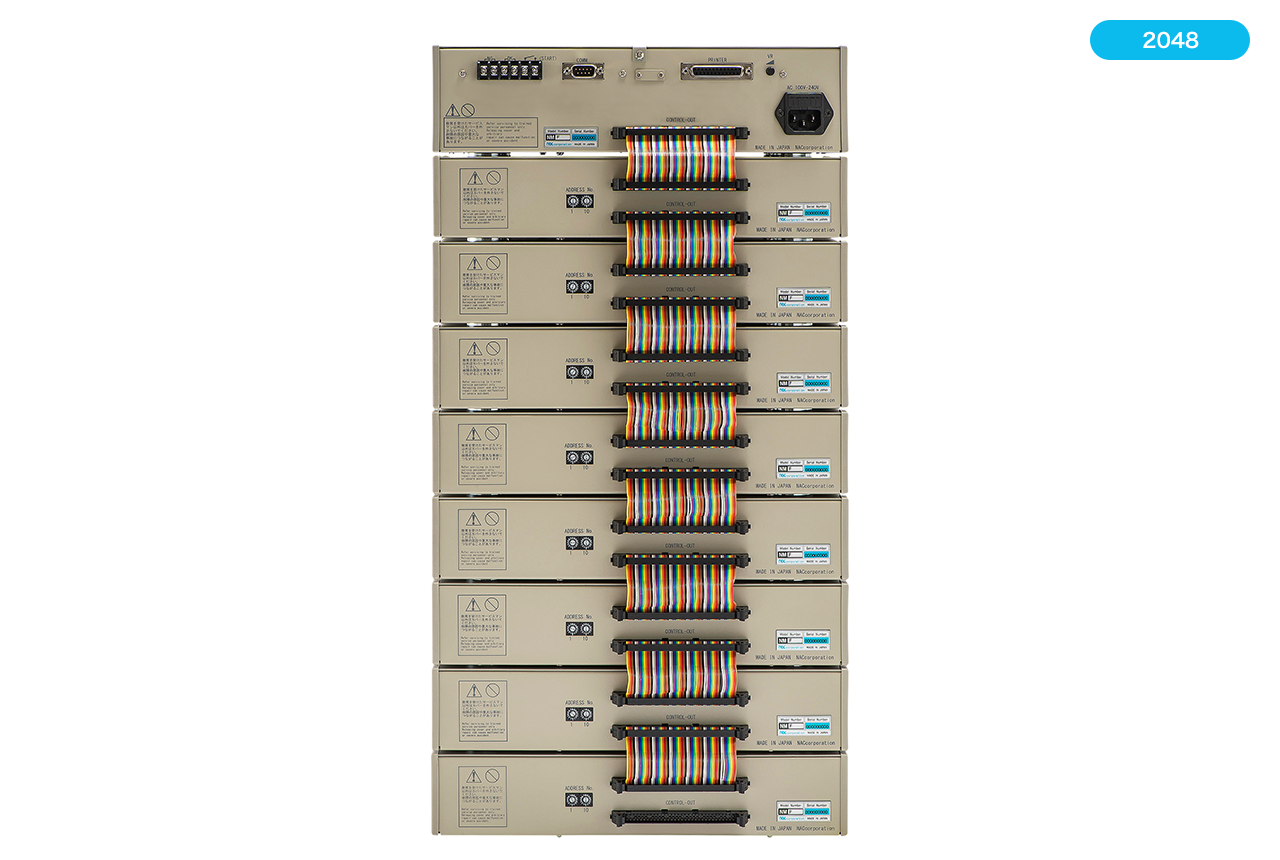

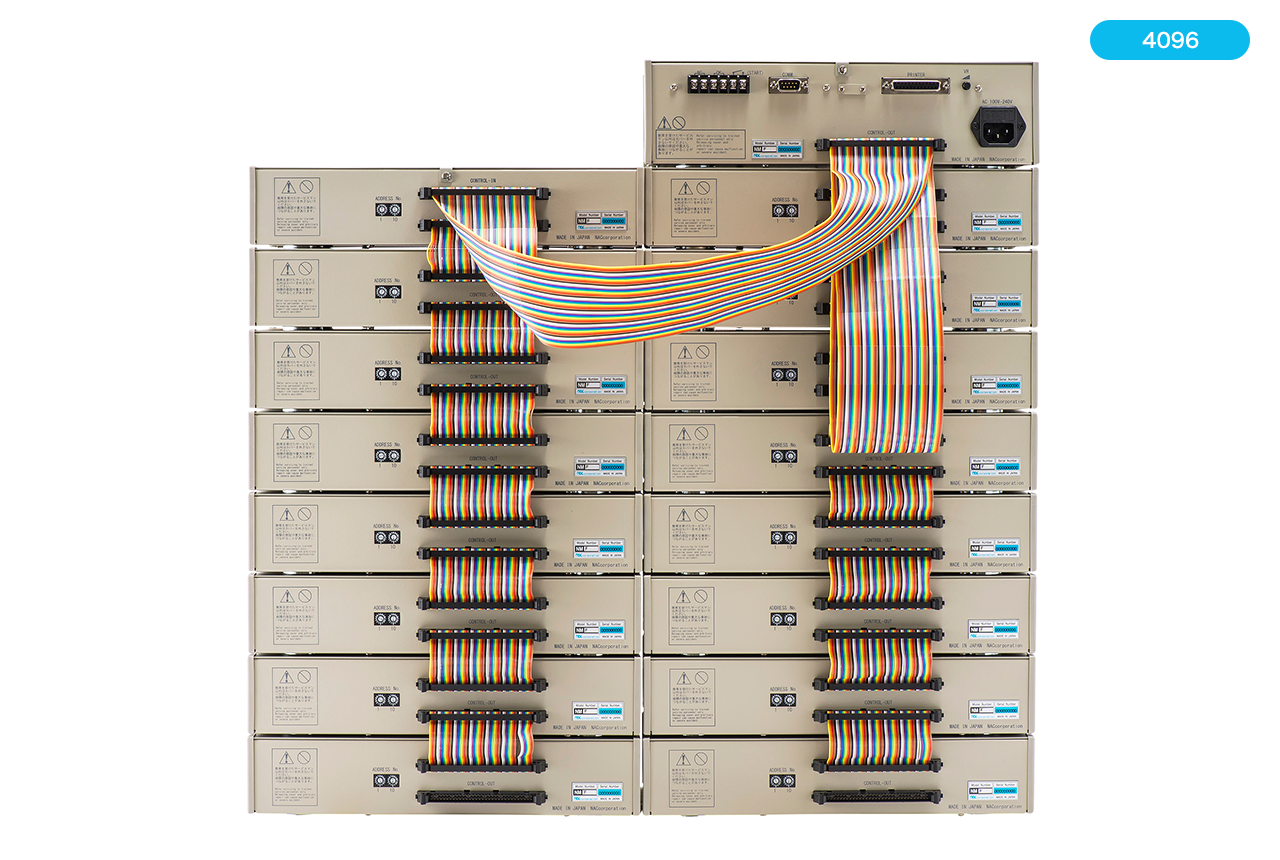

ユニット間接続コネクタ XG4A-5031
データ保存期間 50年以上
本体時計電池寿命 5年以上
電源 AC90V~AC240V
外形寸法 "メイン:W305mm×D200mm×H80mm サブ:W305mm×D200mm×H80mm"
本体重量 "メイン:約3.3kg サブ:約2.1kg"
使用環境条件 温度:5℃~40℃/湿度:5%~70%
対応PCソフト WireExpress(無料)
検査ポイント増設
導通試験電圧 DC2.5V
導通試験電流 2.5mA~25mA
導通試験判定値 10Ω~2KΩ
導通試験時間 2msec×ポイント数
抵抗試験電圧 DC2.5V
抵抗試験電流 2.5mA~25mA
抵抗試験判定値 10Ω~2KΩ
抵抗試験時間 2msec×回路数
4線式低抵抗試験電圧 --
4線式低抵抗試験電流 --
4線式低抵抗試験判定値 --
4線式低抵抗試験時間 --
AC耐圧試験電圧 --
AC耐圧遮断電流 --
AC耐圧試験時間 --
AC耐圧印加方式 --
DC耐圧試験電圧 --
DC耐圧遮断電流 --
DC耐圧試験時間 --
DC耐圧印加方式 --
絶縁抵抗試験電圧 --
絶縁抵抗試験判定値 --
絶縁抵抗試験時間 --
絶縁抵抗印加方式 --
瞬間断線試験電圧 --
瞬間断線試験電流 --
瞬間断線試験判定値 --
瞬間断線検知幅 --
瞬間断線試験時間 --
瞬間断線試験方式 --

モデル

型名 検査ポイント 筐体サイズ 価格 標準納期
NMF-MAIN W305mm×D200mm×H80mm ¥215,000 約2週間
NMF-SUB 256 W305mm×D200mm×H60mm ¥215,000 約2週間

本体以外の付属品

ドキュメント

仕様書 NMF Specification Vol1Rel2
オペレーションマニュアル NMF STD Operation Manual Vol1Rel2 (※マイページからログインしてダウンロードください。)
USBマニュアル NMF-STD-USB-Manual-Vol1-Rel2 (※マイページからログインしてダウンロードください。)
英語版仕様書 NMF_spec_en_V1R3
英語版オペレーションマニュアル NMF_OP_en_V1R3 (※マイページからログインしてダウンロードください。)
英語版USBマニュアル NMF_USB en_V1R3 (※マイページからログインしてダウンロードください。)
非該当確認書 NMF-MAIN
非該当確認書 NMF-SUB
カタログ 総合カタログ
カタログ 総合カタログ(英語版)

電気的検査は目に見えない。
検査結果をマークで確実に可視化。

  • ¥22,800受注後約2~3営業日に発送(日本国内:送料無料)
  • 詳しくみる

ハーネス検査器接続用PC(15インチノートパソコン)

サーチプローブ用延長ケーブル

  • ¥2,000受注後約2~7営業日に発送(送料無料)
  • 詳しくみる

USBシリアル変換ケーブルセット

  • ¥10,800受注後約2~3営業日に発送(日本国内:送料無料)
  • 詳しくみる

ピッカー

  • ¥10,000受注後約2~3営業日に発送 (日本国内:送料無料)
  • 詳しくみる

ピッカー 2段タイプ

  • ¥20,000受注後約2~3営業日に発送(日本国内:送料無料)
  • 詳しくみる

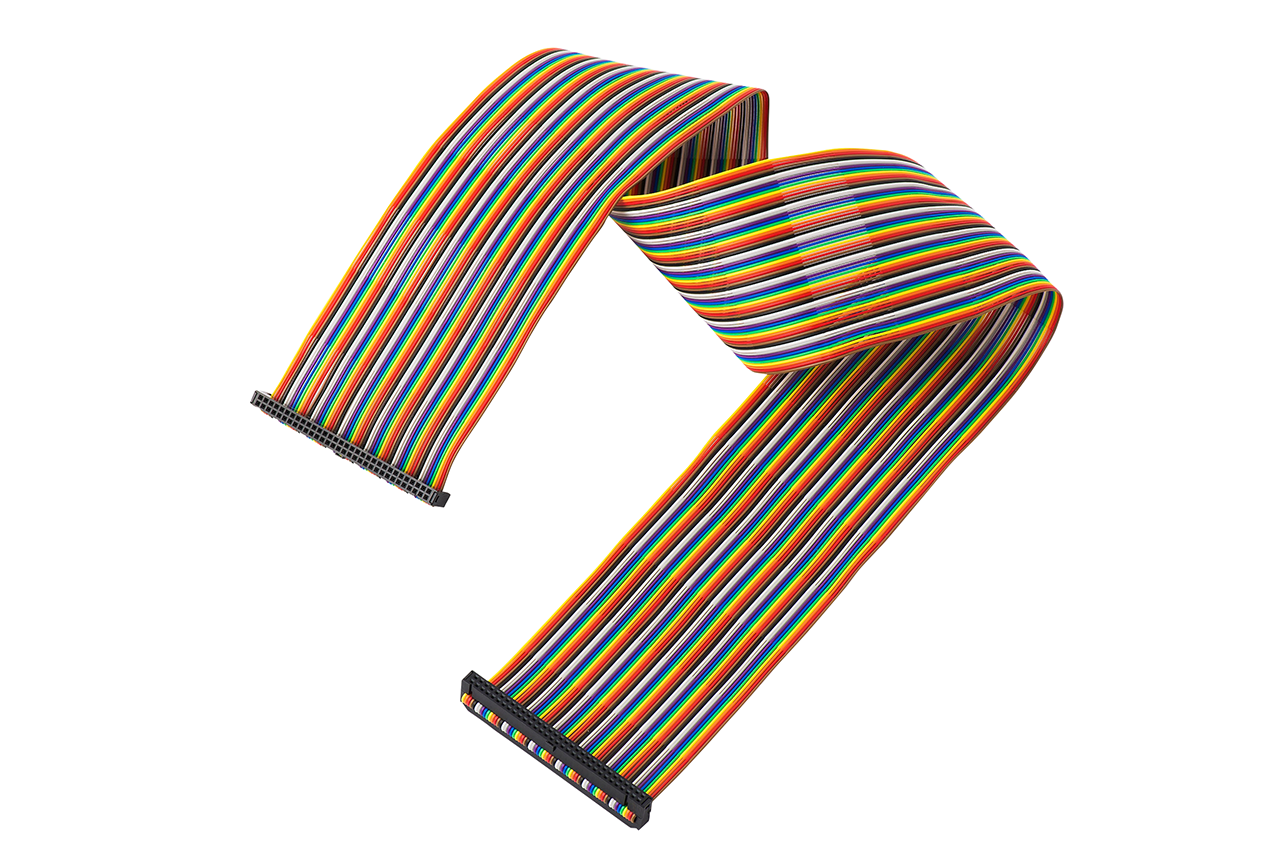

MIL64pin 両端末コネクタ付フラットケーブル
