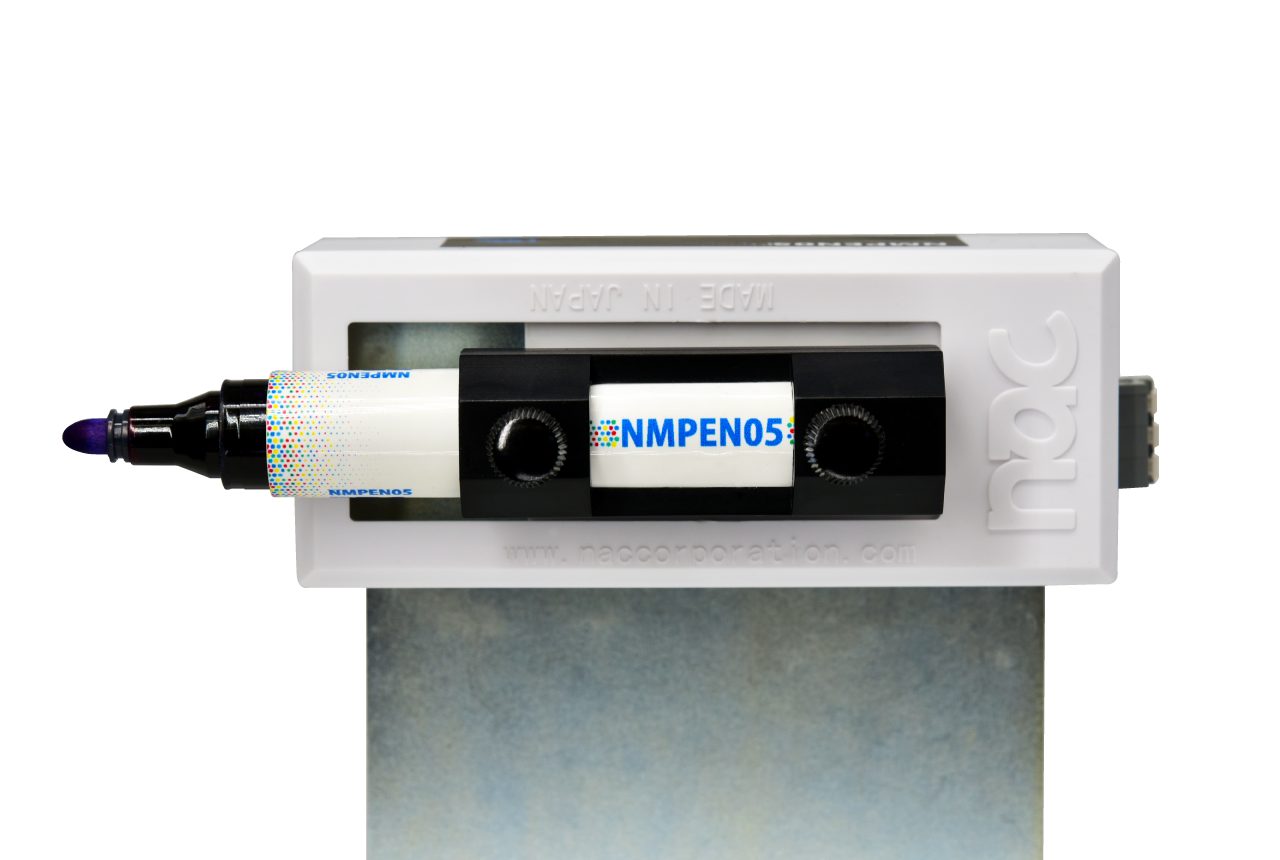

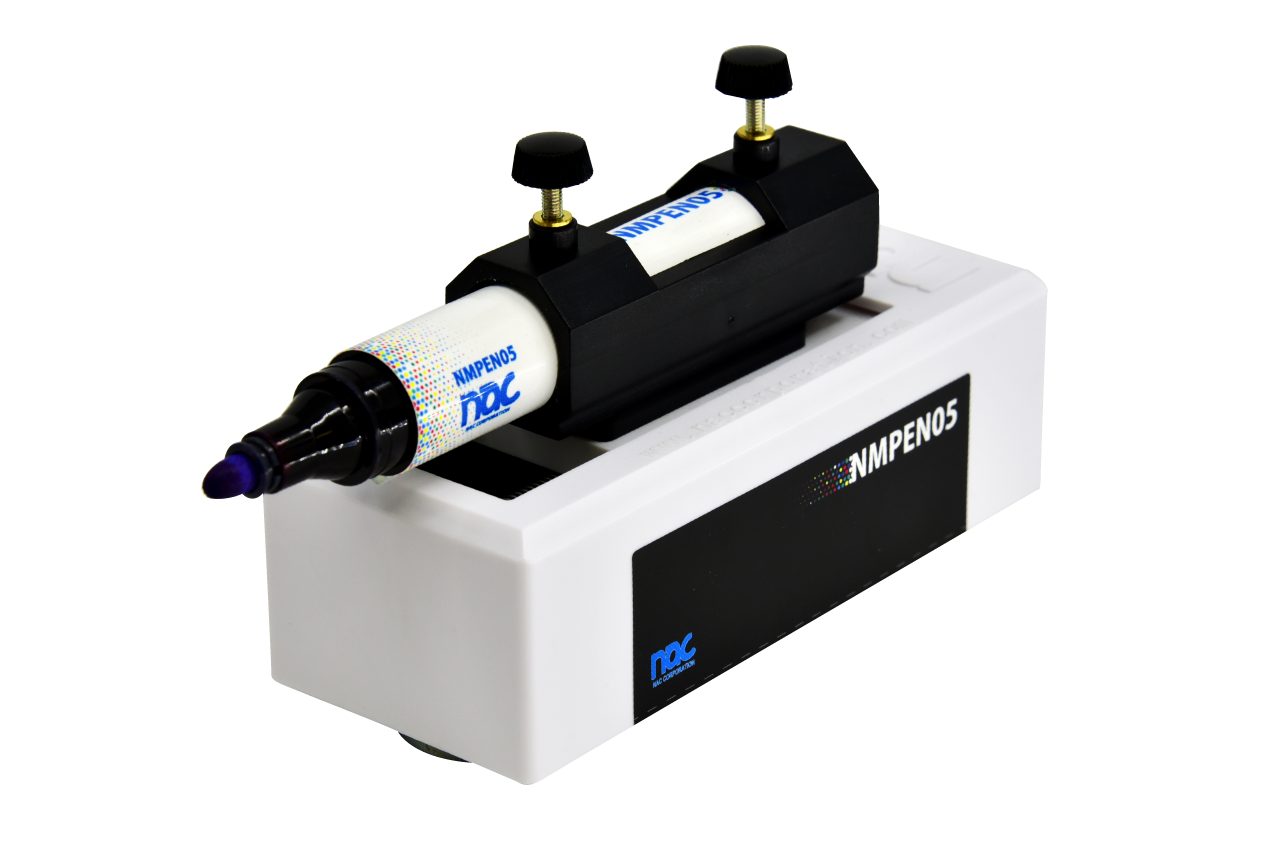

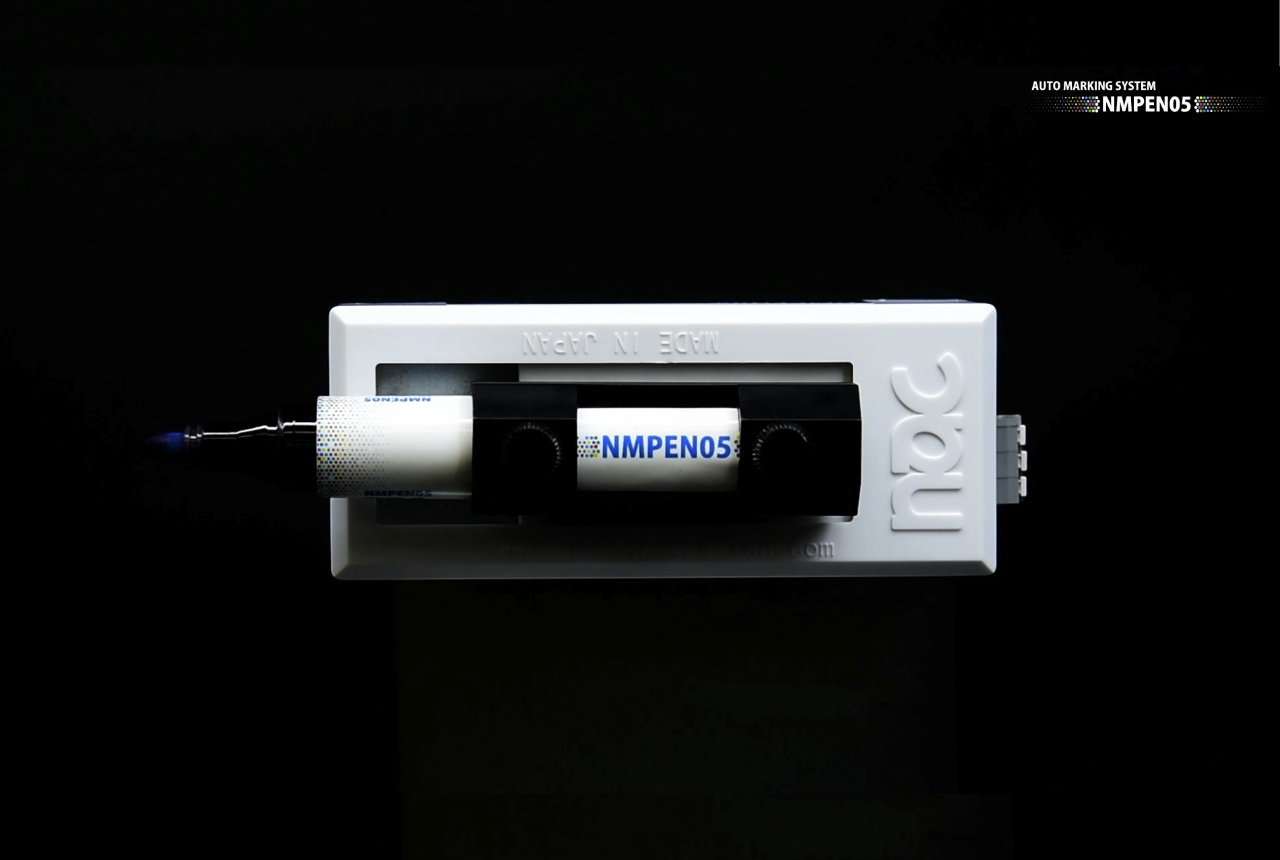

自動打点機 スマートマーキングNMPEN05

電気的検査は目に見えない。
検査結果をマークで確実に可視化。

自動打点機 スマートマーキング NMPEN05は簡単に導入できるマーキング装置です。
ハーネス・ケーブル・基板・コネクタ等の電気的検査はもちろん、素材検査・画像検査・
外観検査など、あらゆる品質検査済み製品に[印]を自動打点することが可能です。
角度自由な取り付け、コンパクトな設計で工程管理やNG品の誤混入防止、品質向上、マーキング作業効率化にお役立てください。ペンや印鑑での検査済み印で、安心した製品出荷をサポートします。
ハーネス検査器以外の機器でも、接点or有電圧の信号にて動作可能です。

付属ACアダプタ

NMPEN05-AC

¥22,800受注後約2~3営業日に発送(日本国内:送料無料)

見積依頼はこちら

コンパクトでさらに使いやすく。
洗練されたデザインにより実現した現場導入のしやすさ。
環境を選ばず、検査の証拠をさりげなく。

ナックコーポレーションの製品はシンプルで使いやすいデザインを目指しております。
自動打点機 スマートマーキング NMPEN05は、従来品(NMPEN04)に比べてサイズが二分の一に。
さらなる現場の省スペースに貢献いたします。付属の取付板金で置き場所を選ばず角度も自由。
導入のしやすさについては文句なし。あらゆる業界のお客様に大人気な商品の一つです。

メリット・マーキング導入方法紹介動画

NMPEN05のメリット、導入方法を動画でご確認可能です。NMPEN05は、様々な検査環境へ簡単に導入できるマーキング装置です。ハーネスや基板、部品や素材など、国内外あらゆる業界の量産検査に利用されております。検査済み製品を明らかにし、品質向上をサポートいたします。

ラーニングセンターへ

製造・生産・品質管理に関わる全ての業界の方へ
低コストで顧客・ユーザーとの信頼構築を実現。

例えばハーネス・コネクタなどの電気的検査においては、一つの不良が重大な機器の故障を引き起こします。
製品ユーザーの安全、安心はそのパーツ一つ一つの信頼から成り立ちます。
工程管理に導入いただければ、未検査品、NG品が一目瞭然となります。
目に見えないあらゆる検査を”可視化”する本製品が貴社の誤混入防止、品質向上をサポートします。
外観検査、画像検査、機能チェックなどあらゆる検査にてご利用いただけます。

自動打点機 スマートマーキングNMPEN05のメリット

・独自のテンション機構によりペン先がつぶれにくい。
・小型、約27mmの可動域で自動機への組み込みも可能。

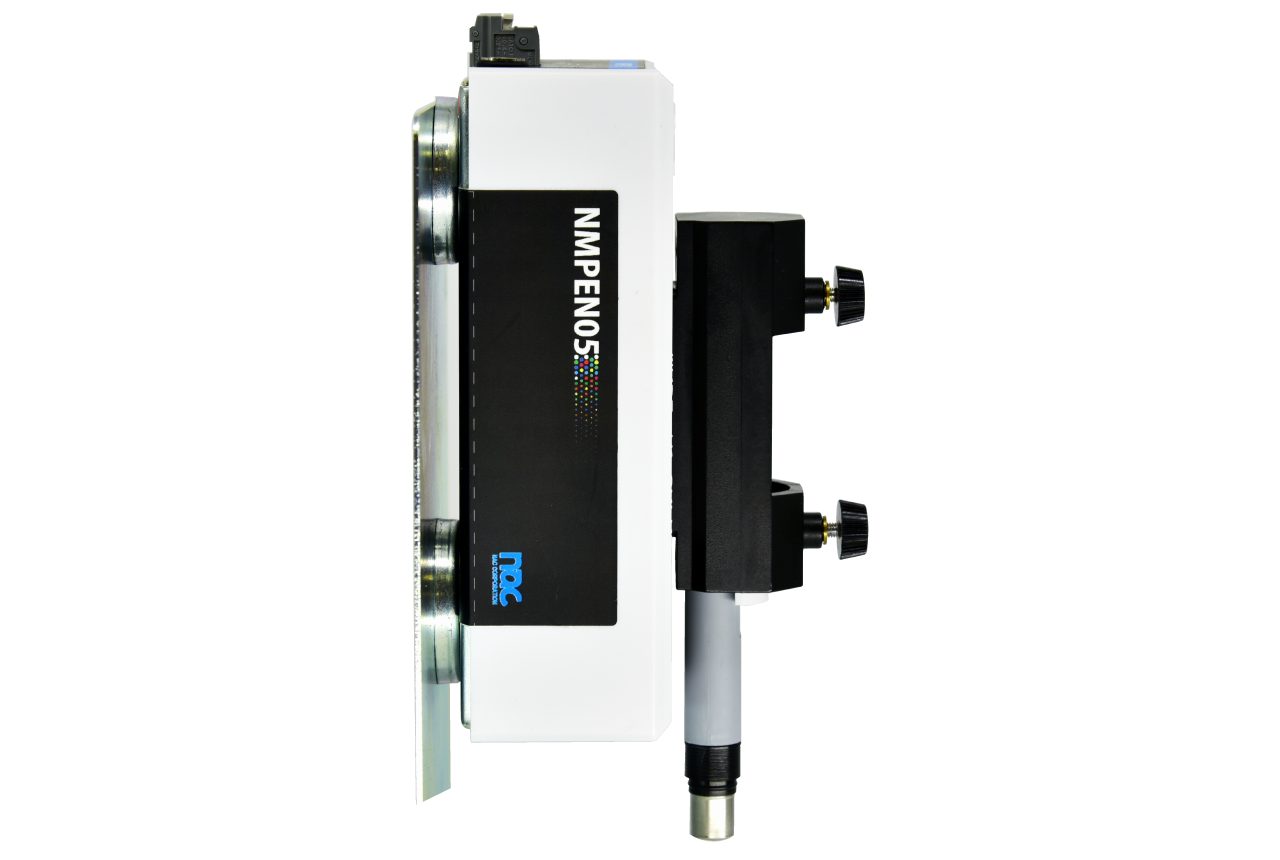

・本体マグネットで360度どんな角度での取り付け、打点が可能。
・市販されているペンやスタンプ利用可能、交換簡単。

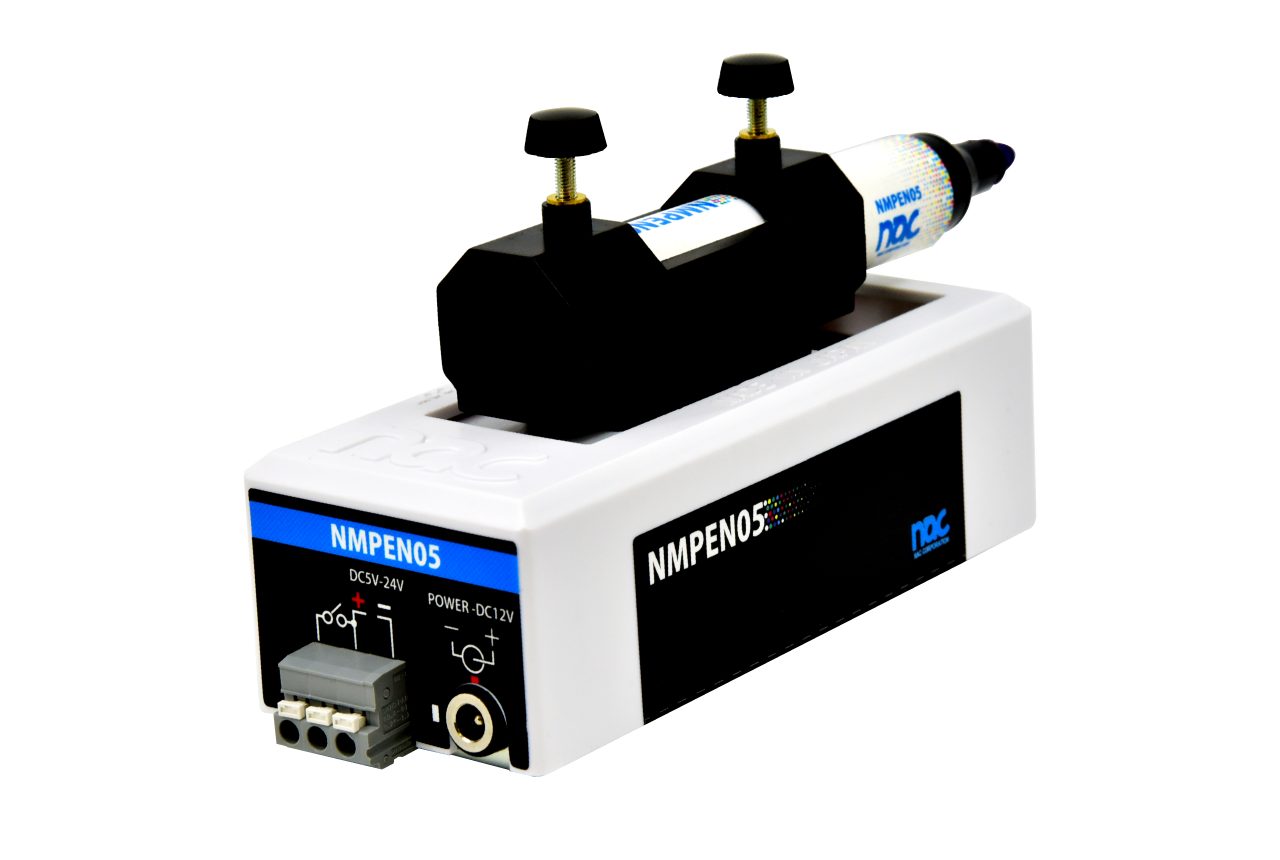

・接点入力、有電圧入力が可能(5V~24V)

サイズ・重さ・電源

サイズ W:51.2 × H:65 × D:124.2 (mm)
重さ 約380g
電源 AC90V~AC240V(50Hz/60Hz)

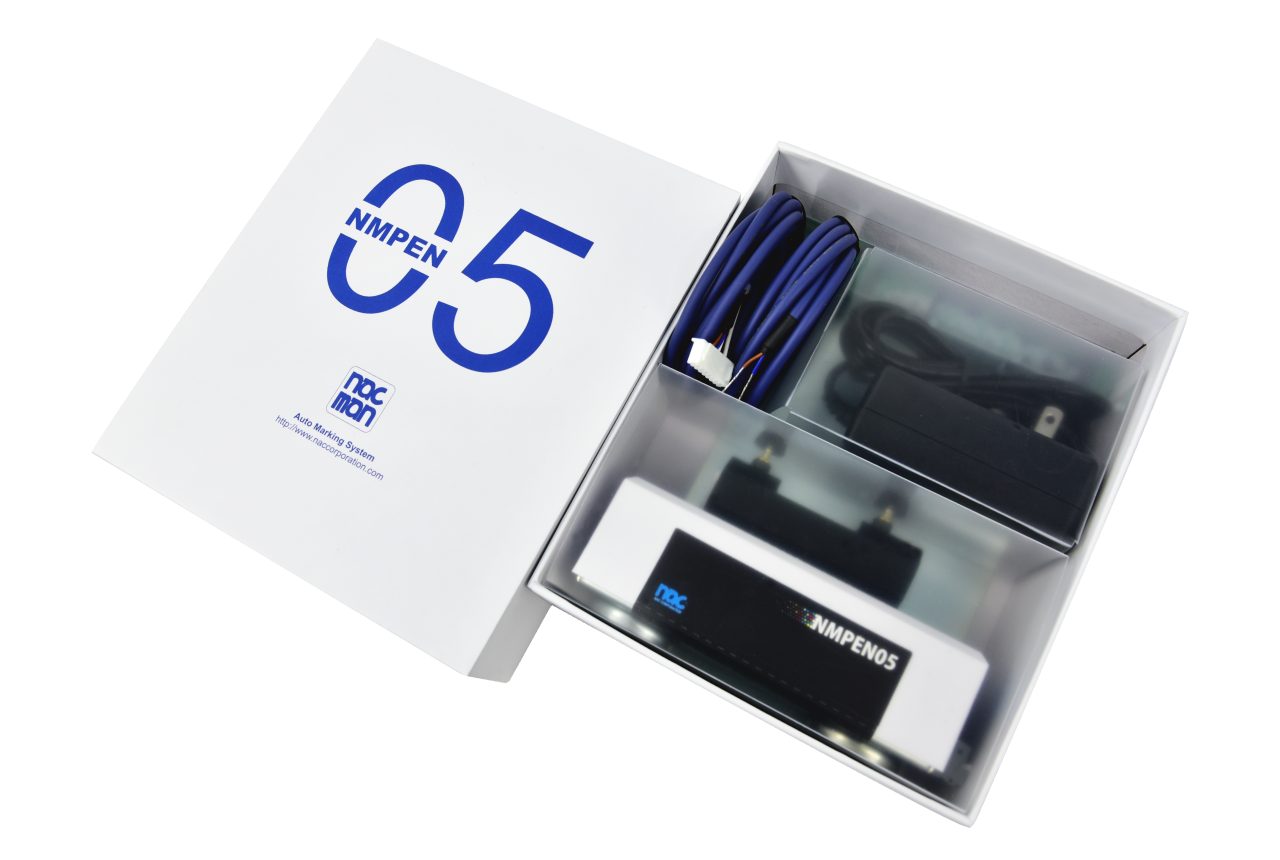

自動打点機 スマートマーキングNMPEN05の付属品


電源ADP NMPEN05-AC
取付板金 L字型の取付板金です。ネジ、テープなどで固定し、打点機本体をマグネットで設置できます。打点位置、向きが自由自在。
細ペン用アダプタ 細いペンや印鑑にて打点、印字を実施する際にご利用いただけます。
接続用ハーネス 検査装置や生産設備に接続するハーネスです。

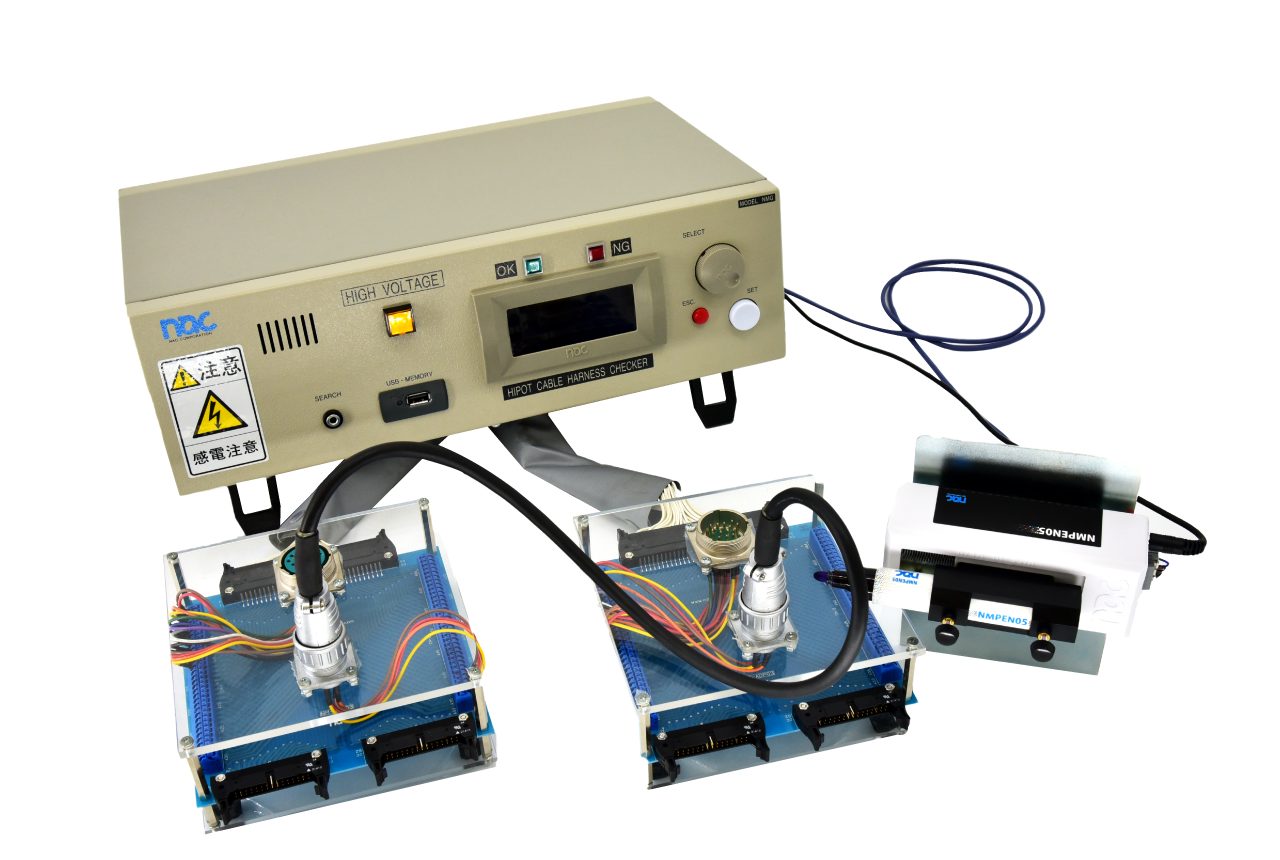

弊社ハーネス検査器ではOK時、NG時それぞれの出力端子に接続することでご要望のタイミングに打点することが可能です。
