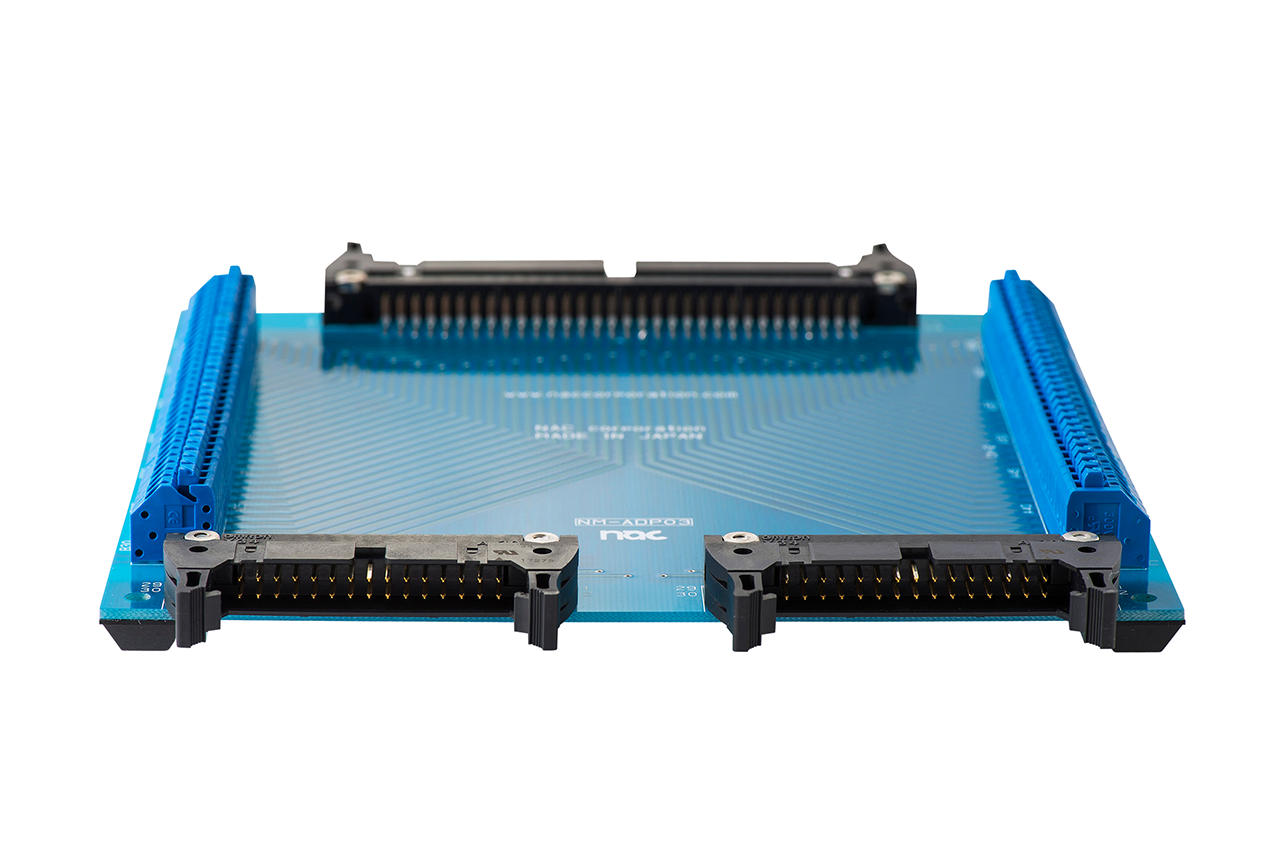

NM-ADP03

ハーネス検査用スクリューレス端子基板

ハーネス検査治具の製作に便利なスクリューレス端子基板です。
電線の被覆をむいて端子台にワンタッチで接続できるので治具製作が簡単にすみます。

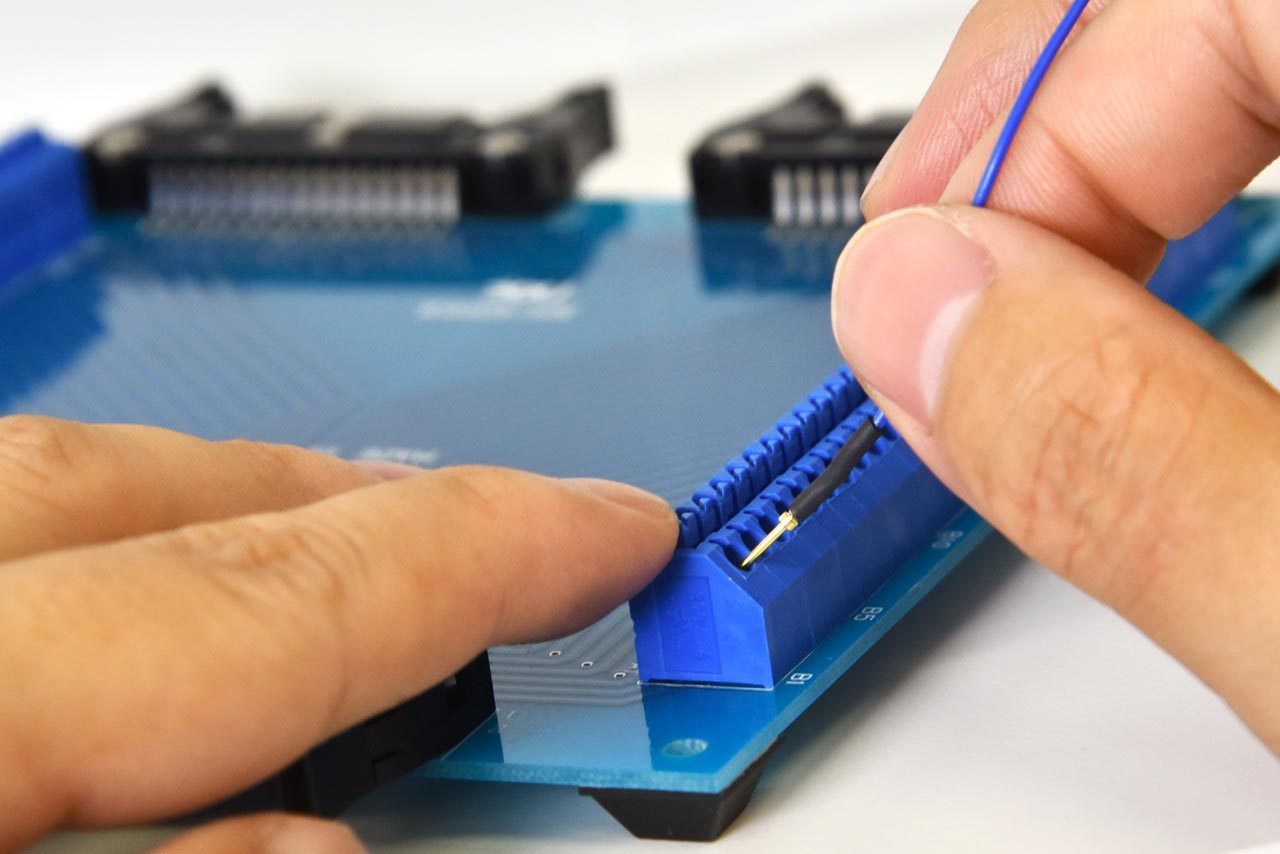

結線または結線解除はボタンを押しながら挿入穴に電線を差し込むまたは引き抜くだけで専用工具は不要です。

¥8,800受注後約2~3営業日に発送(日本国内:送料無料)

見積依頼はこちら

治具作成を誰でも安く、早く、柔軟に。
NM-ADP03はお客様の要望から生まれた
ハーネス検査用治具基板です。

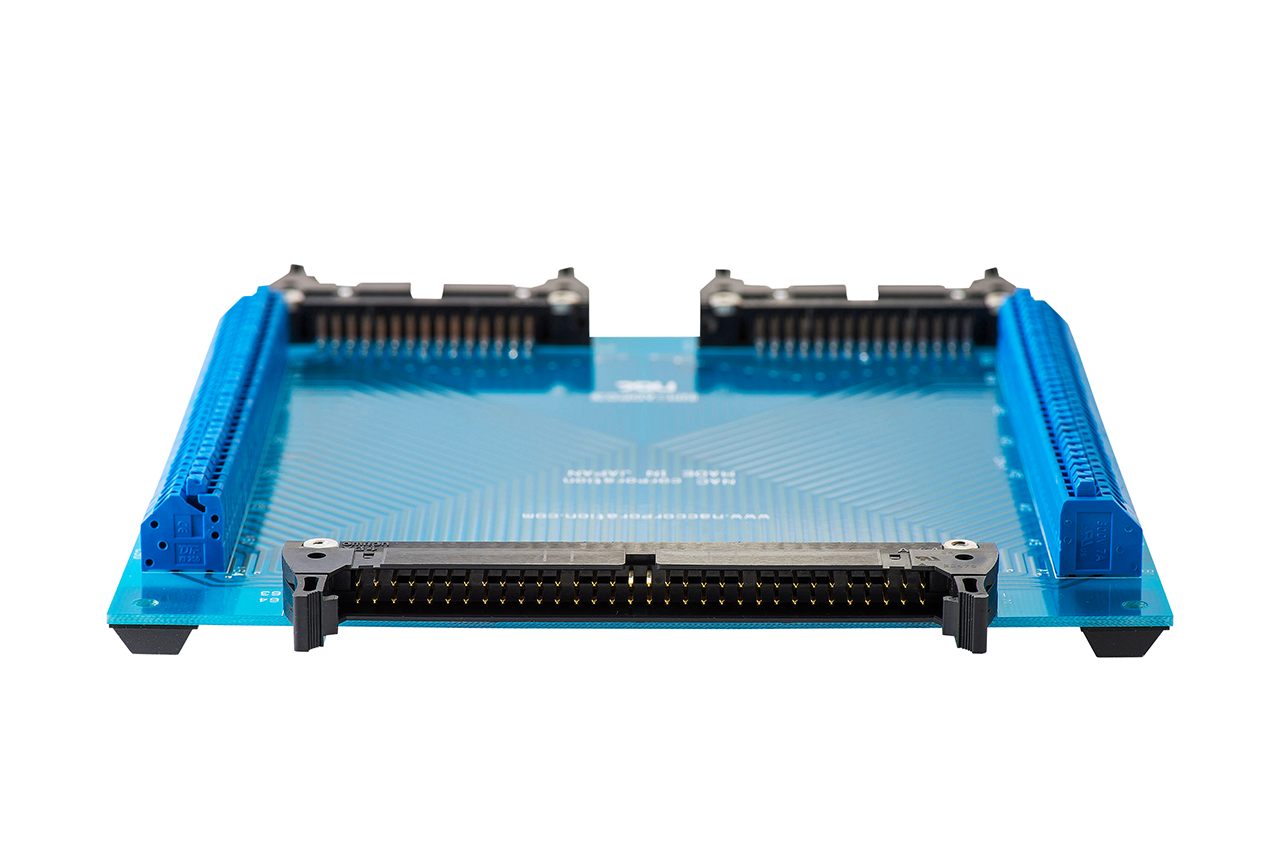

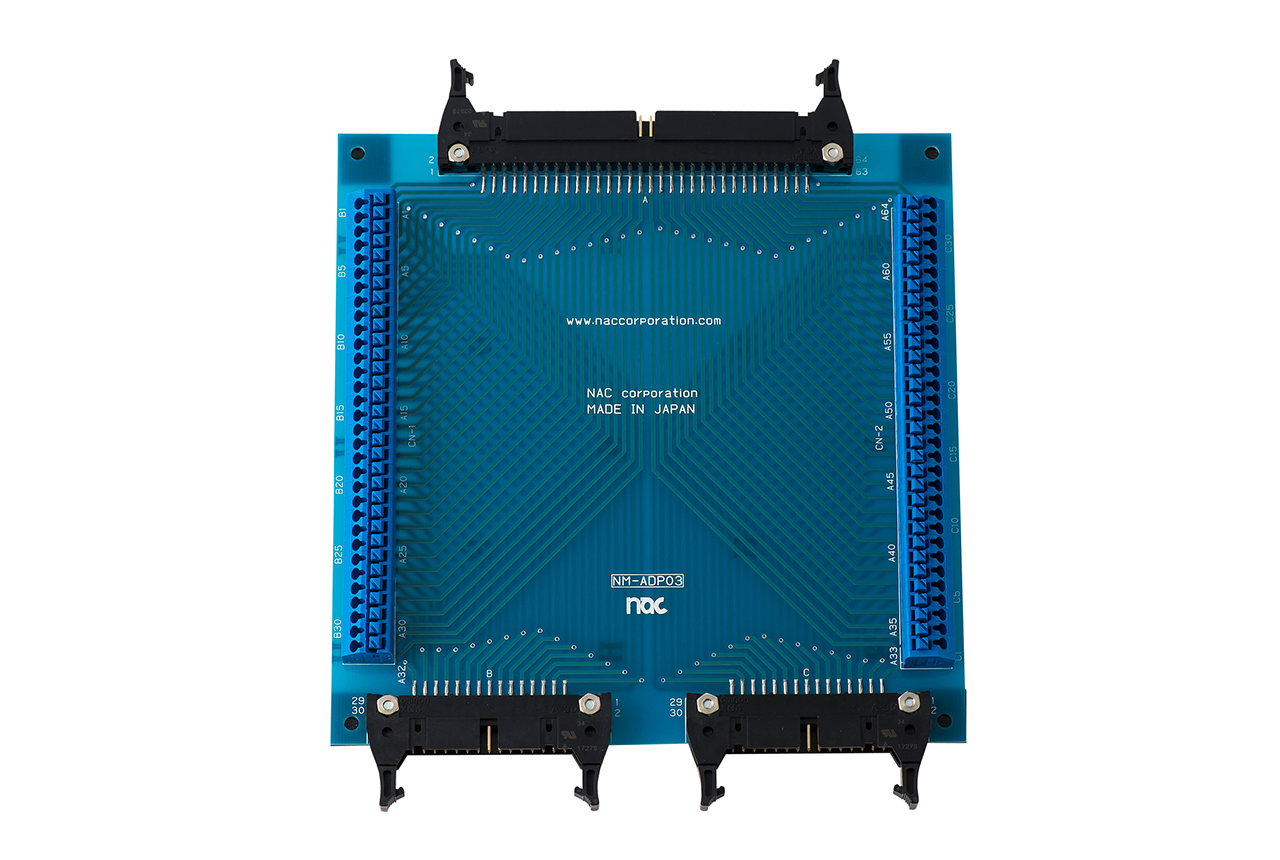

弊社人気製品の一つ、検査用治具基板 NM-ADP03は 左右に端子台をもつ治具基板です。
被検査物ごとに用意するのが大変な治具。その作成を安価に、簡単に実現することができます。
検査用ケーブルとNM-ADP03を接続し、側面端子台から被検査物へ配線すれば即検査実施!
スクリューレス端子を用いているため、ワンタッチ接続。特別な工具は不要です。
高電圧(AC600V,DC500V)の検査にも対応!
各種ハーネスチェッカーはもちろん、ハーネスマルチテスタNMG+での利用も可能です!

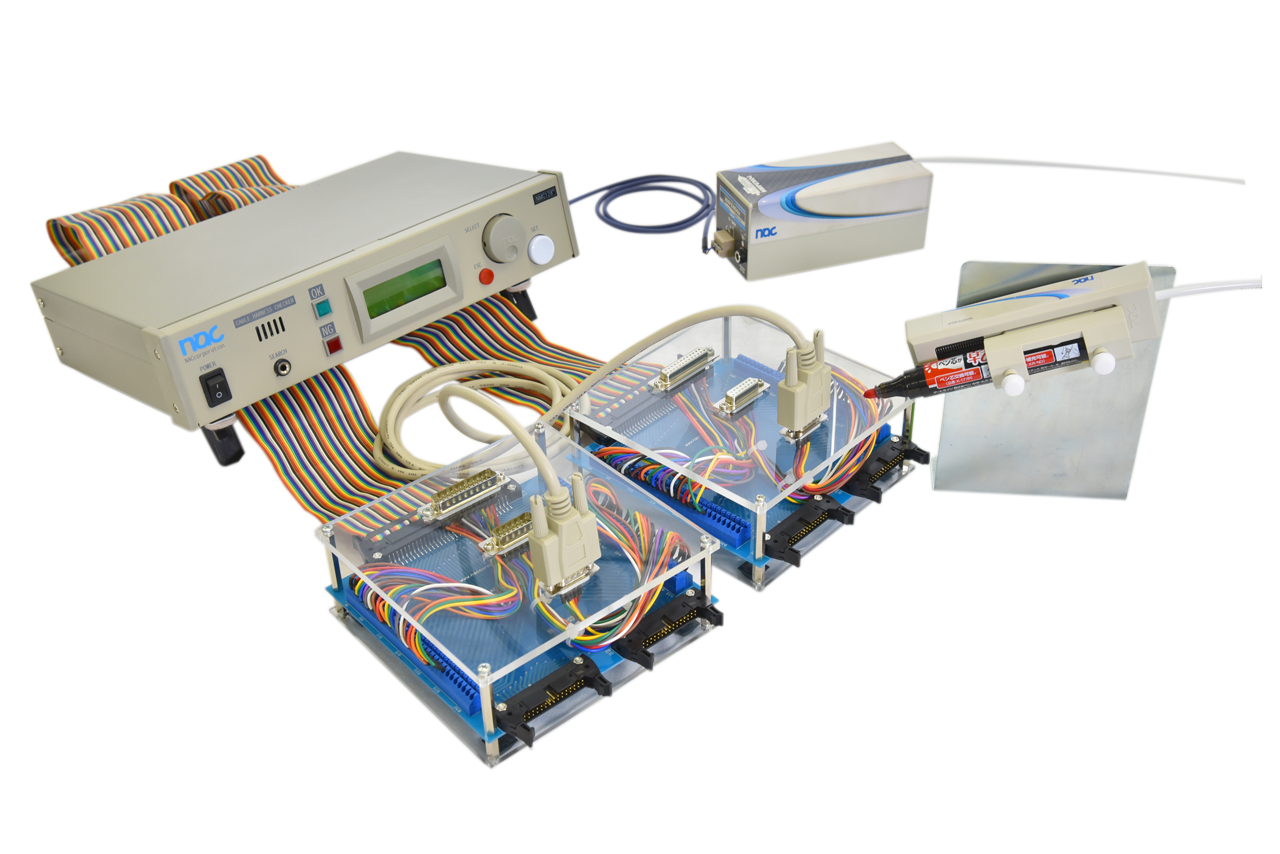

検査治具作製・運用例はこちら

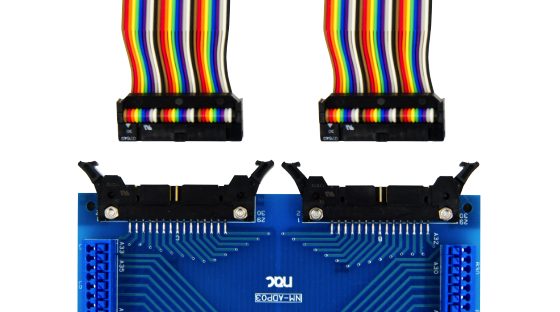

ハーネスチェッカーNMC60+で利用する場合

MIL30pinソケットコネクタ(C-83503準拠)付フラットケーブル(NMC60+付属)で接続します。
端子台を用いて自由に配線しテストターゲットを検査します。


ハーネス検査器NMC128+,NMA,NMFシリーズで利用する場合

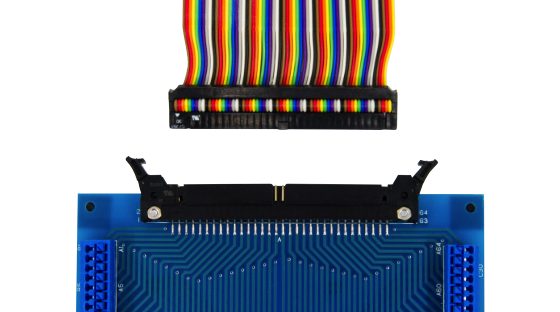

両端末MIL64pinソケットコネクタ(C-83503準拠)付フラットケーブル(各検査器付属)などを用いて接続します。
端子台を用いて自由に配線しテストターゲットを検査します。


ハーネス検査器NMG+,NM1500Pなどにて高電圧検査(~600V)に利用する場合

NM-ADP03は高電圧検査(~600V)に利用可能な設計となっております。

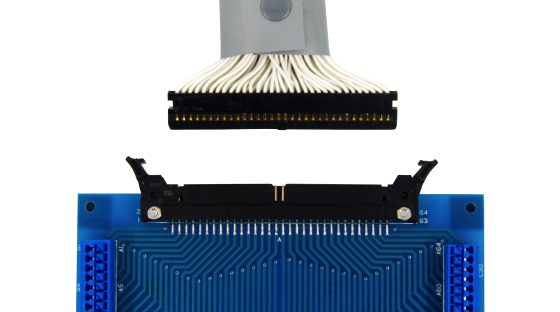

両端末MIL64pinソケットコネクタ(C-83503準拠)付単線ケーブル(各検査器付属)などを用いて接続します。
端子台を用いて自由に配線しテストターゲットを検査します。
検査者様の安全性の観点から、検査中は治具に手を触れないなどの作業指示、カバーをするなどを実施くださいませ。

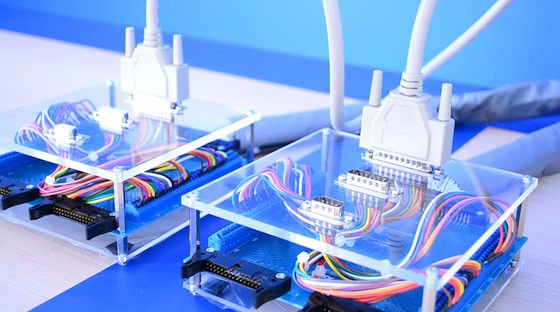

端子台へコネクタケーブルを接続して簡単治具作成

2つの端子台を用いて、テストターゲットの相手側コネクタを接続し簡単に治具を作成することができます。
特別な工具は不要で、指で向いた単線を挿入することが可能です。




仕様

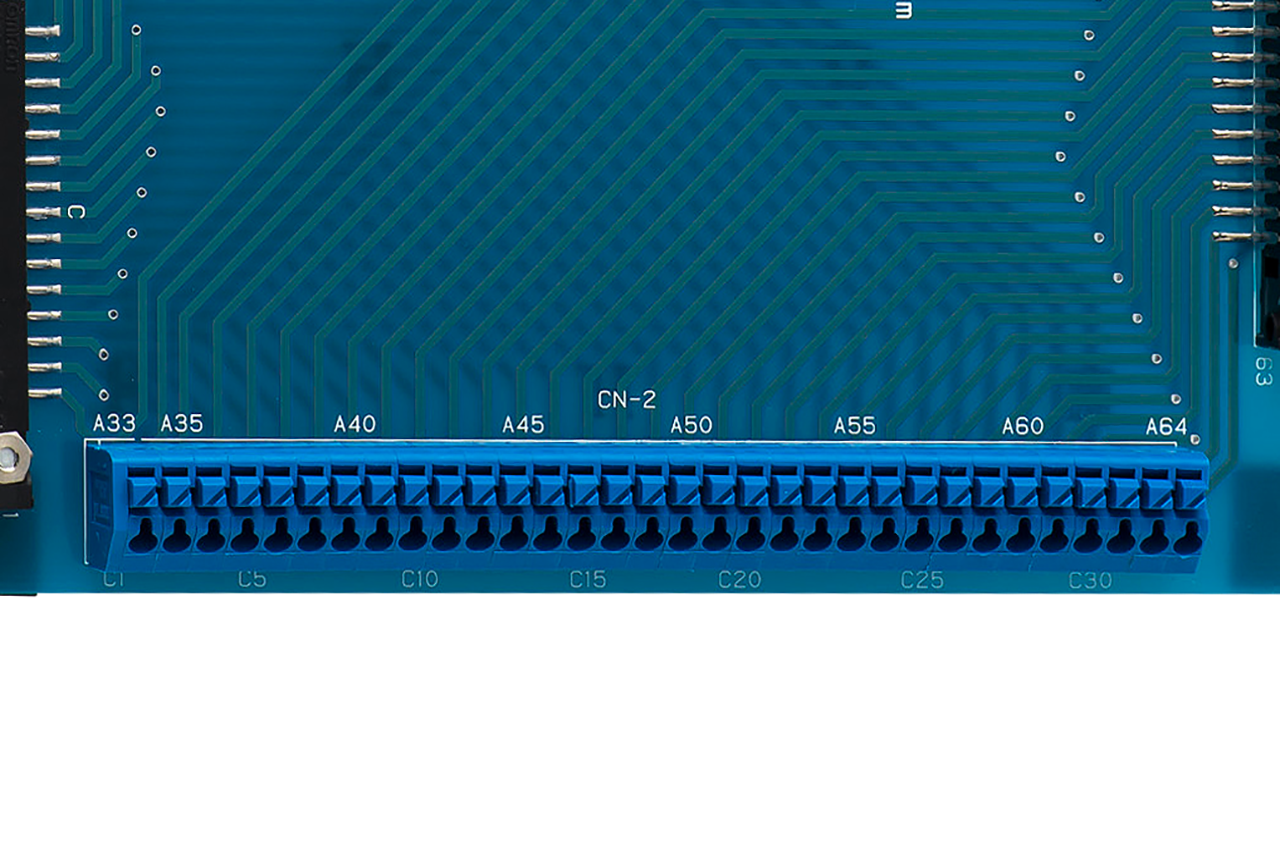

被検査物側端子台 スクリューレス端子台 64極
・適合電線:24-18AWG
・電線挿入方向:全面斜め上
検査器接続側コネクタA MIL-C-83503準拠64ピンヘッダーコネクタ(1ノーズ)
・スクリューレス端子台の1-64に接続
検査器接続側コネクタB MIL-C-83503準拠30ピンヘッダーコネクタ(1ノーズ)
・スクリューレス端子台の1-30に接続
検査器接続側コネクタC MIL-C-83503準拠30ピンヘッダーコネクタ(1ノーズ)
・スクリューレス端子台の33-62に接続
サイズ W:150mm L:150mm H:2mm(ゴム足/突起物含まず)

ドキュメント


NM-ADP03基板寸法図 ダウンロードはこちら
