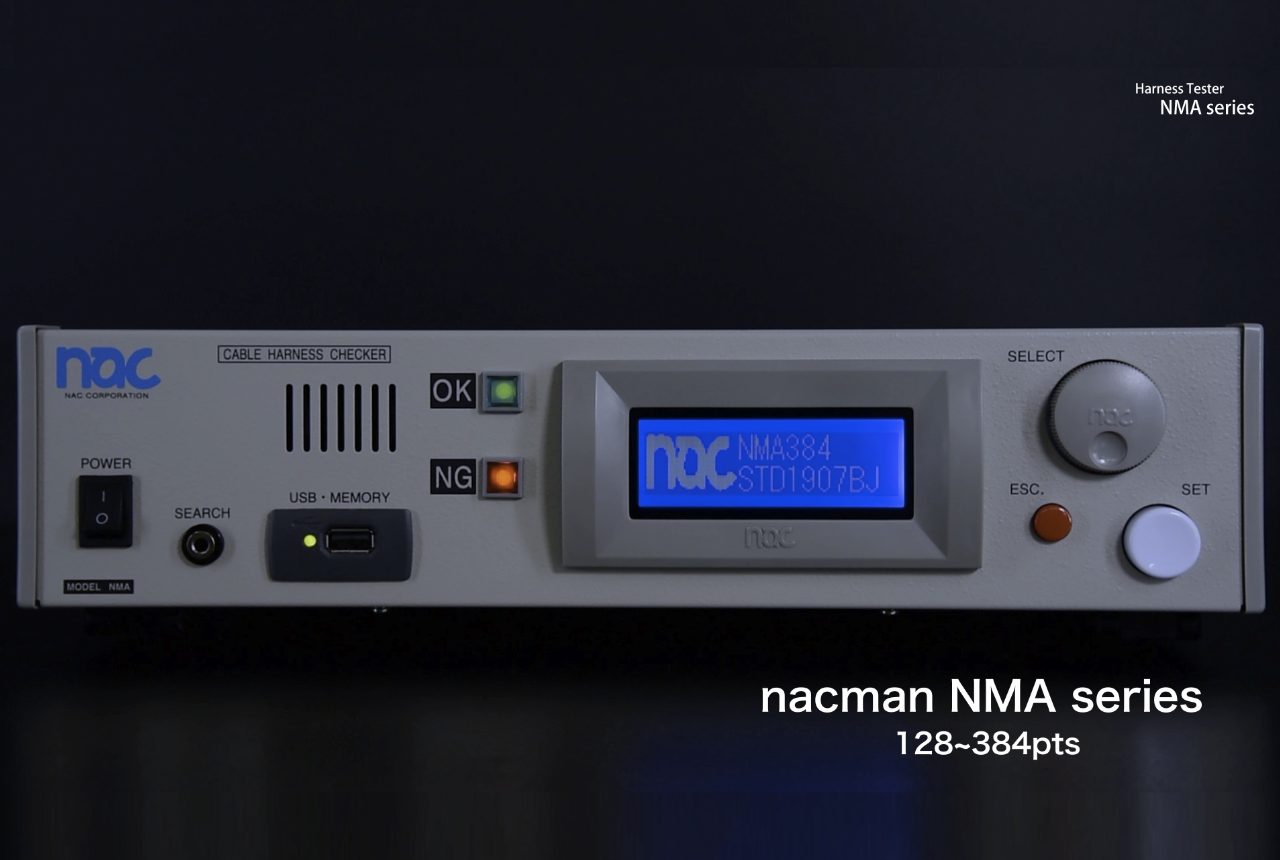

NMA series

操作は簡単・機能豊富・性能抜群

オープン/ショートでは対応できない抵抗値の検査に威力を発揮します。ワンランク上の導通試験の要求をカバーする高速型導通抵抗検査器(ハーネステスタ・高機能ハーネスチェッカー)です。

最大検査ポイント数

128/256/384ポイント(128ポイント単位)

¥260,000(128ポイント) 〜 ¥380,000(384ポイント)

受注後約2~4週間以内に発送(日本国内:送料無料)

カタログダウンロード カスタマイズサービス

主な検査
導通検査
(導通判定値)
200Ω~200KΩ
抵抗検査
(抵抗判定値)
10Ω~200KΩ
耐圧検査
(試験電圧)
---
絶縁検査
(試験電圧/絶縁抵抗値)
---
瞬断検査
(瞬断検知幅)
スキャン型
(試験回路x2msecの瞬断検知能力)
主な機能

サンプリング/本体メモリ/検査開始モード/高速試験モード/ステップ検査/自己診断/サーチ/日本語/英語/中国語モード/OK/NG音選択/ON/NG印刷/詳細印刷/時計カレンダー搭載/USBメモリドライブ搭載/PC通信用RS232Cポート搭載/外部プリンタコネクタ装備/外部入出力端子装備

サイズ・重さ等
サイズ
W350mm×D240mm×H80mm
重さ
約3.2kg~3.6kg
電源
AC90V~AC240V(50Hz/60Hz)
  • 概要・特長
  • 仕様
  • モデル
  • 付属品
  • ダウンロード
  • オプション

概要

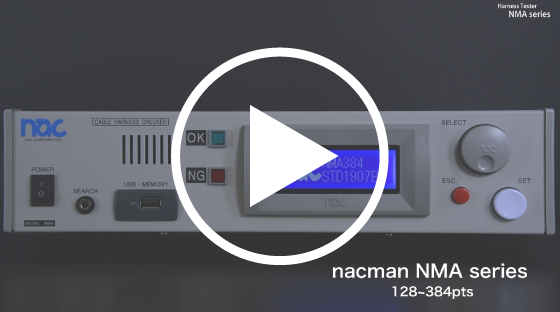

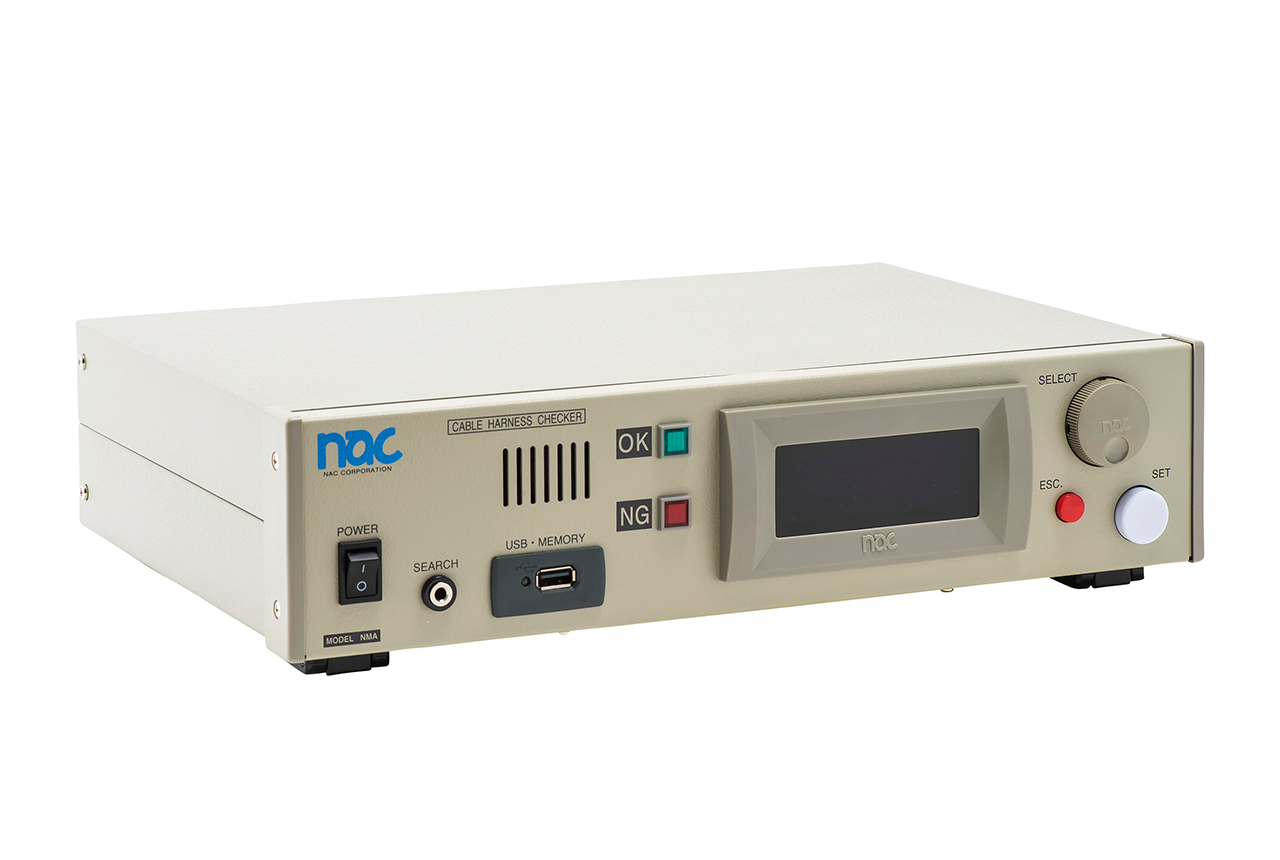

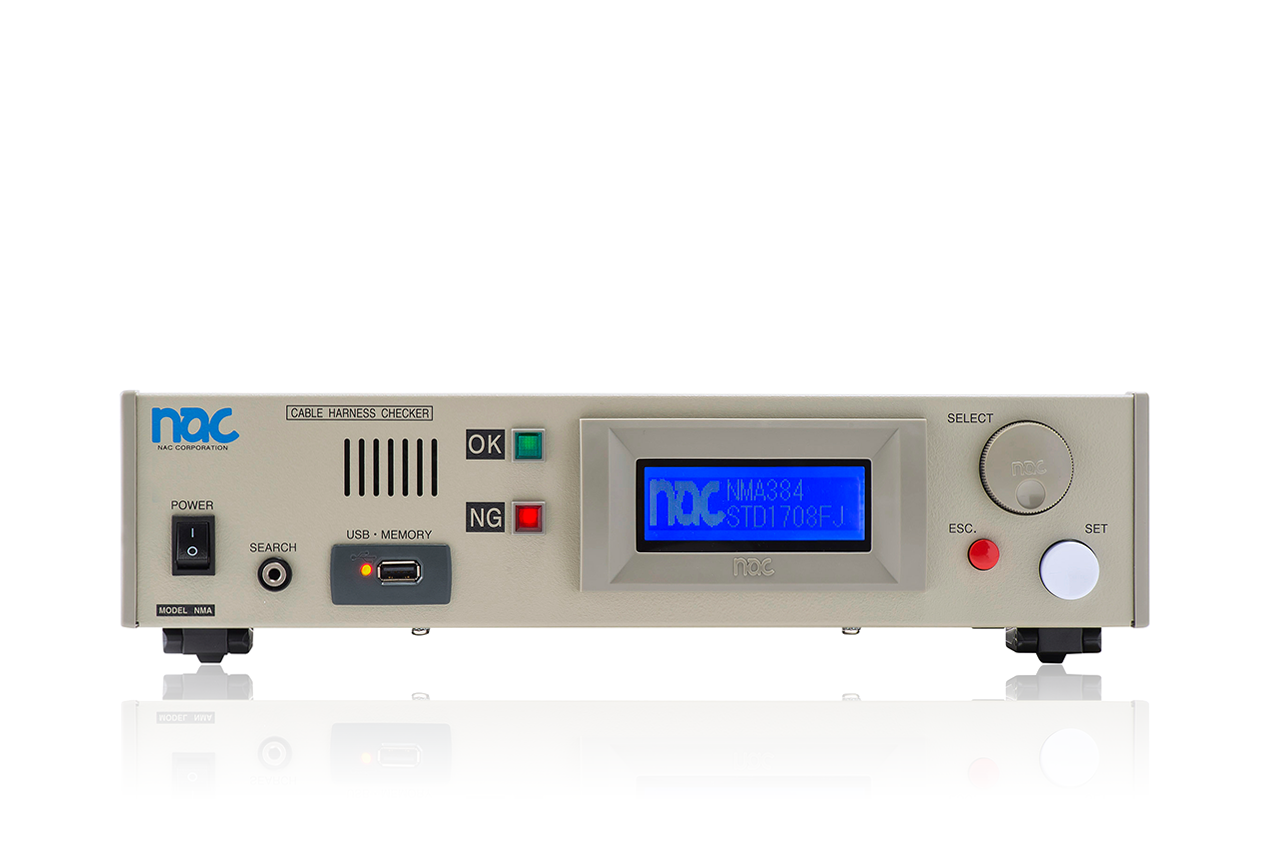

高度な導通試験と高速試験の “ハーネステスタ(高機能ハーネスチェッカー)” の上位モデル。

nacman NMAシリーズは、ハーネス・ケーブル・コネクタ等の電気特性試験に求められる、3つの試験(導通/抵抗/瞬断)を1台で実行できる「ハーネステスタ(高機能ハーネスチェッカー)”」です。
ハーネス、ケーブル、コネクタ、FPC、ベアボード、タッチパネルなどの電気検査(受入/製造工程/出荷/性能試験)などの用途でご利用頂けます。
ナックコーポレーション製品の持つ優れた信頼性・操作性・メンテナンス性を継承しているNMAシリーズは、世界各国の様々な業界で数多くご利用頂いており、ハーネステスタ(高機能ハーネスチェッカー)”では上位モデルになります。

優れたコストパフォーマンス

高度な回路技術と最適部品の採用でこのクラスでは抜群のコストパフォーマンスを実現しました。

簡単操作

現場の皆さんから好評の「回転ノブ」と「階層メニュー」で操作習得の時間が短縮できます。

高速で高率的な試験方式

“導通検査が超高速。配線が多くなればなるほどその真価を発揮します。
また、デジタル式では出来ない抵抗値の測定を可能にしています。

ワールドワイド対応

電源はAC90V~AC240Vの広範囲で海外工場でもそのまま使用可能です。表示も【日本語・英語・中国語】がメニューで簡単に切替できます。

USBドライブ標準搭載

USBメモリを用いた検査はもちろんのこと、USBメモリと本体間で検査データのアップロード/ダウンロードやUSBメモリに検査履歴の自動保存をしたり、検査器本体のファームウェアのアップデートも可能です。

多用途なプリンタポート

プリンタポート標準装備で検査結果のテキスト印刷やバーコードなどのラベル印刷が可能です。

PC通信

無料PCソフト『WireExpress』を利用可能。
検査データの保存・作成・編集、検査詳細履歴の自動保存、端子名の変更、任意回路の抵抗値測定など様々な機能をご利用いただけます。

高速アナログスイッチ採用で「超長寿命」を実現

スキャナデバイスに「高速アナログスイッチ」を採用。
通常のメカリレーに比べ機械的、電気的寿命がなく長寿命化を実現しています。 また、スキャナのON/OFF時間は14nsec/9nsecと超高速です。

安心と信頼の技術

便利で優れた機能

・導通判定抵抗値の設定可能。 ・抵抗値測定を搭載。
・スイッチ付きワイヤーハーネスなど状態変化を検査するステップ機能搭載。
・片側バラ線用の進化した2種類(シーケンシャル/ランダム)のサーチ検査を搭載。
・試作品や検査治具等の製作に便利なサーチ機能搭載。
・検査結果はBEEP音と鮮明なLEDで点灯。NG箇所は液晶画面に表示。
・本体内部メモリは453件(NMA128)、USBメモリには65536件の検査データを保存。
・全ての検査端子にサージ保護機能付きで信頼性が更に向上。

更にPCソフトで機能充実

・無制限の検査データの保存。 ・試験項目と順番を任意に設定可能。
・端子名を任意に変更可能な読替え機能。
・導通抵抗上/下限値を各配線毎に個別設定可能。
・検査結果の詳細を全て自動的に保存。
・検査結果の実測値をCSV形式で自動的に保存。
・ログインにより管理者と作業者の操作機能を限定、海外でも安心運用。
・個別の自己診断機能で診断の時間短縮。

仕様

バリエーション数 3
導通試験
抵抗試験
4線式低抵抗試験 --
AC耐圧試験 --
DC耐圧試験 --
絶縁抵抗試験 --
瞬間断線試験
サーチ試験
サーチ機能
検査ポイント数 128~384
検査回路数 127~383
本体メモリ件数 453~162
USBメモリ件数 65536
検査チャンネル --
本体保存イベント件数 --
USB保存イベント件数 --
PC保存イベント件数 --
通信ポート出力イベント件数 --
プリンタ出力イベント件数 --
検査結果出力先 USBメモリ/プリンタ

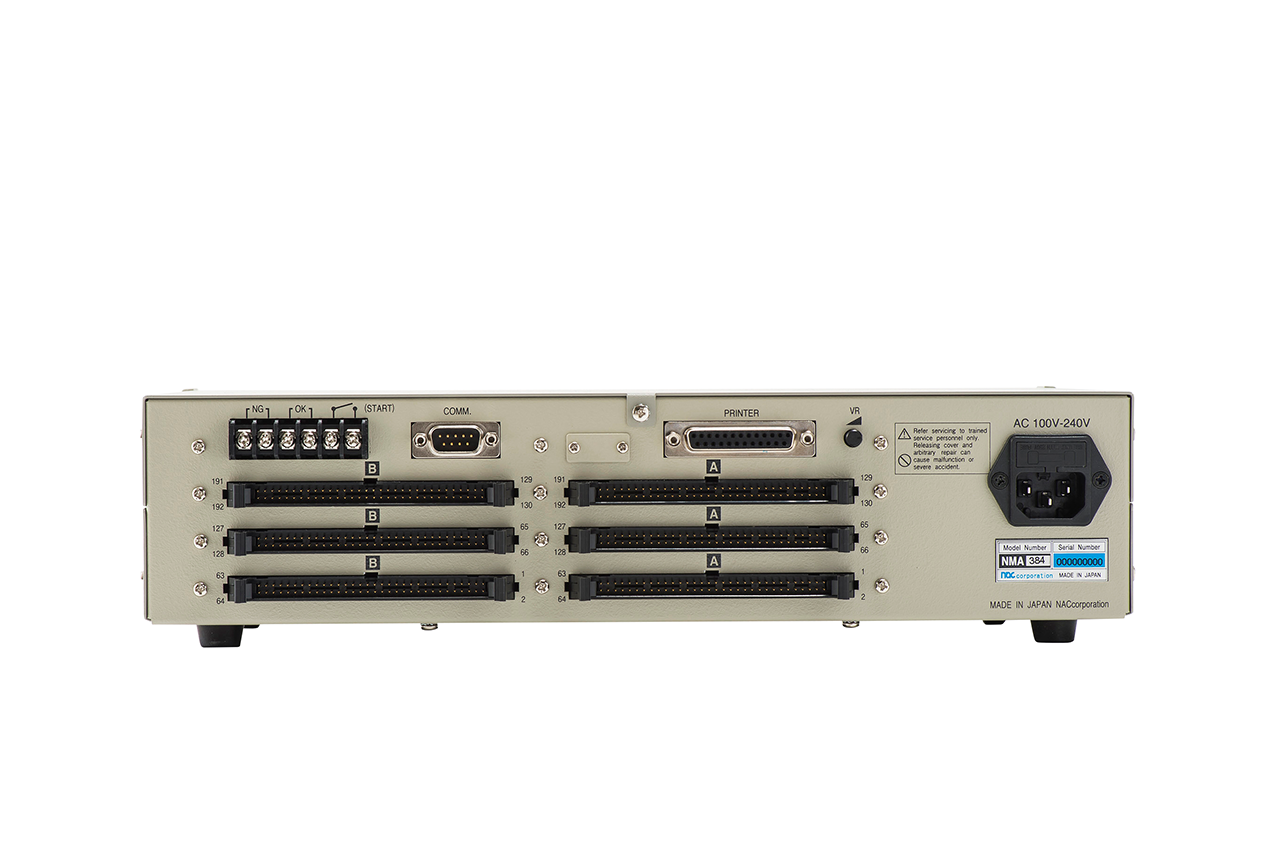

検査コネクタ XG4A-6434
表示方式 LCD
操作方式 回転ノブ/スイッチ
インフォメーション 日本語/中国語/英語
外部プリンタ
外部プリンタ用コネクタ DSUB-25S
通信ポート
通信コネクタ DSUB-9P
通信方式 RS232C
USBメモリドライブ
外部入力 START
外部出力 OK/NG
ユニット間接続コネクタ --
データ保存期間 50年以上
本体時計電池寿命 5年以上
電源 AC90V~AC240V
外形寸法 W350mm×D240mm×H80mm
本体重量 約3.2kg~3.6kg
使用環境条件 温度:5℃~40℃/湿度:5%~70%
対応PCソフト WireExpress(無料)
検査ポイント増設
導通試験電圧 DC2.5V
導通試験電流 0.025mA~25mA
導通試験判定値 10Ω~200KΩ
導通試験時間 2秒以下
抵抗試験電圧 DC2.5V
抵抗試験電流 0.025mA~25mA
抵抗試験判定値 10Ω~200KΩ
抵抗試験時間 2秒以下
4線式低抵抗試験電圧 --
4線式低抵抗試験電流 --
4線式低抵抗試験判定値 --
4線式低抵抗試験時間 --
AC耐圧試験電圧 --
AC耐圧遮断電流 --
AC耐圧試験時間 --
AC耐圧印加方式 --
DC耐圧試験電圧 --
DC耐圧遮断電流 --
DC耐圧試験時間 --
DC耐圧印加方式 --
絶縁抵抗試験電圧 --
絶縁抵抗試験判定値 --
絶縁抵抗試験時間 --
絶縁抵抗印加方式 --
瞬間断線試験電圧 DC2.5V
瞬間断線試験電流 0.025mA~25mA
瞬間断線試験判定値 10Ω~200KΩ
瞬間断線検知幅 64msec~192msec
瞬間断線試験時間 2秒~999秒(または停止まで)
瞬間断線試験方式 スキャン方式

モデル

型名 検査ポイント 筐体サイズ 価格 標準納期
NMA128 128 W350mm×D240mm×H80mm ¥260,000 約2週間
NMA256 256 W350mm×D240mm×H80mm ¥320,000 約2週間
NMA384 384 W350mm×D240mm×H80mm ¥380,000 約2週間

本体以外の付属品

検査用ケーブル NMCBL-64-0.8C(2本付属)
電源ケーブル NMCBL-PWR 1本(2P/3Pプラグ付)
サーチ棒 NM-SRH-PEN(1本付属:色不定)
製品保証書 1部
オペレーションマニュアル CD

ドキュメント

仕様書 NMA Specification Vol1Rel7
オペレーションマニュアル NMA STD Operation Manual Vol1Rel7 (※マイページからログインしてダウンロードください。)
非該当確認書 NMA128
非該当確認書 NMA256
非該当確認書 NMA384
カタログ 総合カタログ
