NM1500P series
低抵抗試験・耐圧試験・絶縁抵抗試験で上位クラスのスペックを有するハーネスマルチテスタ(高電圧ハーネスチェッカー)
高スペックを必要とする多くのユーザー様に高い評価を頂いており、このモデルをベースにしたカスタマイズ器もおこなっております。
| 最大検査ポイント数 | 128～1024ポイント(128ポイント単位) |
|---|---|
| 運用方法 | PC通信(必須) WireExpress Hi-Pot |
¥1,090,000(128ポイント) 〜 ¥2,970,000(1024ポイント)
受注後約4週間以内に発送(日本国内:送料無料)
- 概要・特長
- 仕様
- モデル
- 付属品
- ドキュメント
- オプション
- カスタマイズ
概要
高スペックな試験を搭載した最上級ハーネス検査器
nacman NM1500Pシリーズは、ハーネス・ケーブル・コネクタ等の電気特性試験に求められる、高スペック試験(低抵抗/耐圧/絶縁)を実装した「ハーネスマルチテスタ(高電圧ハーネスチェッカー)」です。
宇宙航空、防衛、鉄道、建機、レーシングカー等で使用されるハーネス、ケーブル、コネクタの製造工程や性能試験の用途でご利用頂けます。
ナックコーポレーション製品の持つ優れた信頼性・操作性・メンテナンス性を継承しているNM1500Pシリーズは、上位クラスとして高い評価を頂いております。

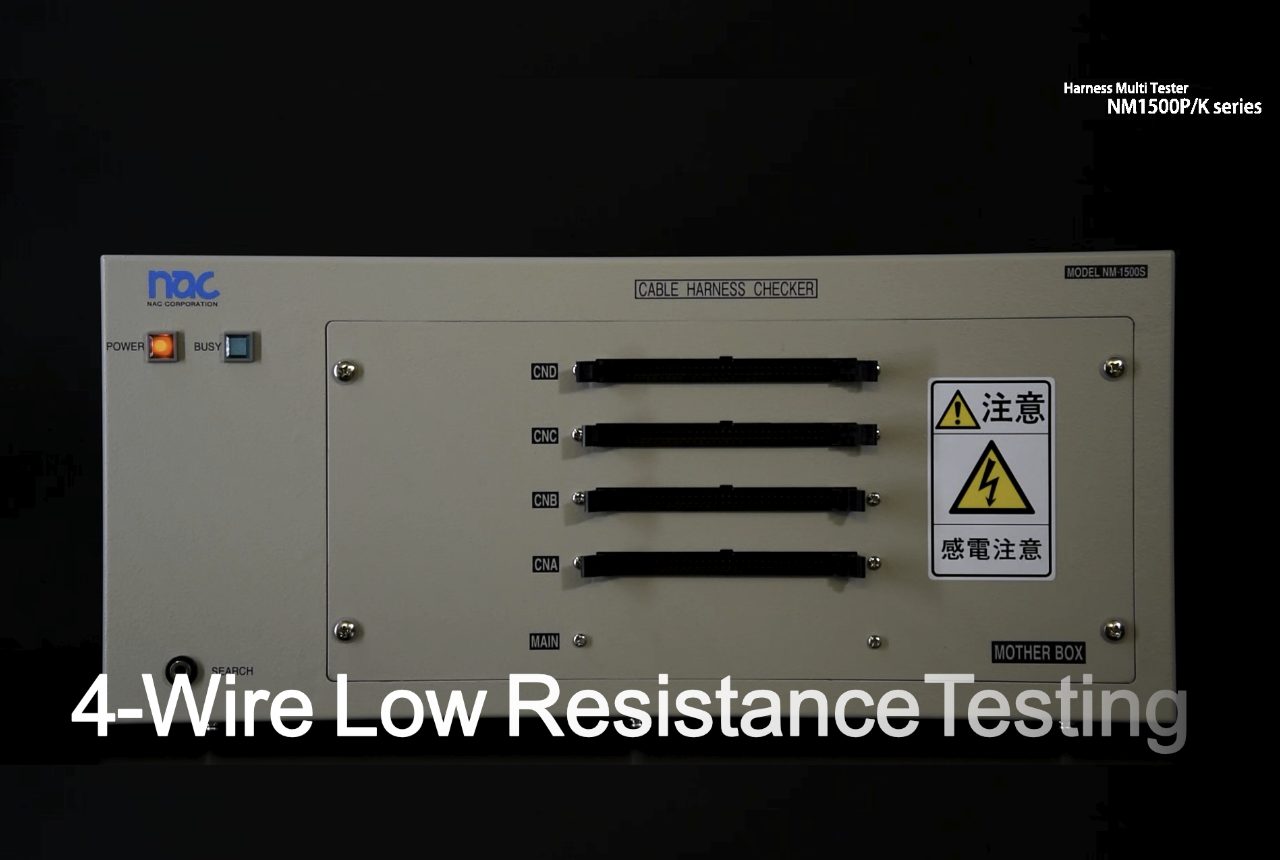

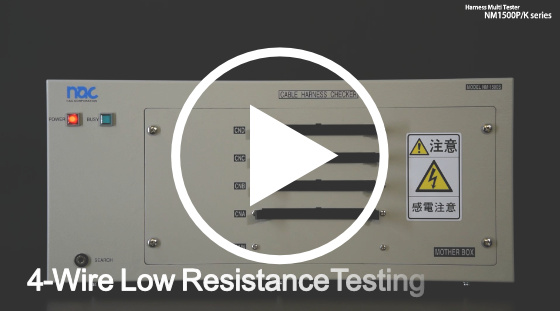

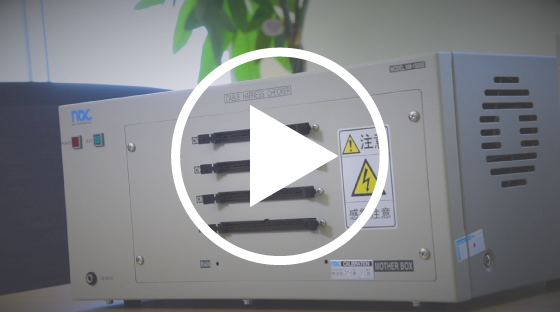

需要高まるワイヤーハーネスの４線式低抵抗試験実施方法
ナックコーポレーションの提供するハーネス検査器NM1500シリーズでは、
4線式低抵抗試験を実施することができます。通常の2線式では治具の抵抗を含んだ検査となります。また低抵抗での検査では測定誤差が発生しやすいです。4線式接続はケルビン接続（Kelvin Connection）とも呼ばれます。
4線で片側それぞれフォース、センス側を設けることで、治具の抵抗を含まない、被検査物の純粋な抵抗値を検査することができます。宇宙航空分野や防衛、自動車、医療機器など、わずかな抵抗値が製品に影響を及ぼす分野での需要が高まっています。2線式と異なり接続方法が複雑になります。
またNM1500P,NM1500Kではピンアサインが異なりますので本動画にてご確認ください。検査の概念や、操作についてのさらなるご説明は”ラーニングセンター”にてご確認いただけます。是非ご確認ください。
ハーネス検査用PCソフトウェア WireExpress Hi-Pot 機能紹介
ハーネス検査用PCソフトウェア WireExpress Hi-Potに接続が可能です。検査はもちろんデータや履歴管理、その他複雑な検査を実現するための設定が可能です。動画にて簡潔にご確認いただけます。
高速で高率的な試験方式
“高スペックな4線式低抵抗測定、AC/DC耐圧試験、絶縁抵抗測定にその真価を発揮します。
このモデルをベースにした更に高スペックな試験にもカスタマイズで対応可能です。
ワールドワイド対応
電源はAC90V～AC240Vの広範囲で海外工場でも使用可能です。英語版のPCソフトもご用意しております。
多用途なプリンタポート
プリンタポート標準装備で検査結果のテキスト印刷やバーコードなどのラベル印刷が可能です。
PC通信
PCソフト『WireExpress Hi-Pot』が標準付属。検査データの保存・作成・編集、検査詳細履歴の自動保存、端子名の変更、
高電圧印加端子の指定、任意回路の抵抗値測定など様々な機能をご利用頂けます。
フォトモスリレー採用で「超長寿命」を実現
高電圧スキャナに特別仕様の「フォトモスリレー」を採用し、AC500V/DC750Vまでの試験を可能にしました。
通常のメカリレーに比べ機械的・電気的寿命のないフォトモスリレーを採用することで長寿命化を実現しております。
当社は30年以上前からフォトモスリレーを採用しており、故障が非常に少なく、ほぼメンテナンスフリーで世界各国の多くのユーザーから高い評価と信頼を得ています。
安心と信頼の技術
交流1サイクルで負荷変動に反応する高速電圧制御、78μsの微小時間放電を捉える電流測定、
長期安定を可能にした自動補正機能と隠れた技術が再現性の高い確実な試験を可能にし、更に被検査物への電気的ストレスを最小限にしています。
機能が充実したPCソフトで運用
・無制限の検査データの保存。
・試験項目と順番を任意に設定可能。
・端子名を任意に変更可能な読替え機能。
・高電圧印加端子を個別指定可能。
・導通抵抗上/下限値を各配線毎に個別設定可能。
・検査結果の詳細を全て自動的に保存。
・検査結果の実測値をCSV形式で自動的に保存。
・ログインにより管理者と作業者の操作機能を限定、海外でも安心運用。
・個別の自己診断機能で診断の時間短縮。
・スイッチ付きワイヤーハーネスなど状態変化を検査するステップ機能搭載。
・片側バラ線用の進化した2種類(シーケンシャル/ランダム)のサーチ検査を搭載。
・試作品や検査治具等の製作に便利なサーチ機能搭載。
主な検査仕様
- 導通検査
（導通判定値） - 200Ω～20KΩ
- 抵抗検査
（測定抵抗値(4線式)） - 0.01Ω～2KΩ(4線式)
- 耐圧検査
（試験電圧） - AC100Vrms～AC500Vrms/DC100V～DC750V
- 絶縁検査
（試験電圧/絶縁抵抗値） - DC100V～DC500V/10MΩ～1000MΩ
- 瞬断検査
（瞬断検知幅） - ---
詳細仕様
| バリエーション数 | 8 |
|---|---|
| 導通試験 | ○ |
| 抵抗試験 | ○ |
| 4線式低抵抗試験 | ○ |
| AC耐圧試験 | ○ |
| DC耐圧試験 | ○ |
| 絶縁抵抗試験 | ○ |
| 瞬間断線試験 | ○ |
| サーチ試験 | ○ |
| サーチ機能 | ○ |
| 検査ポイント数 | 128～1024 |
| 検査回路数 | 127〜1023 (1:1回路数 64〜512) |
| 本体メモリ件数 | -- |
| USBメモリ件数 | -- |
| 検査チャンネル | -- |
| 本体保存イベント件数 | -- |
| USB保存イベント件数 | -- |
| PC保存イベント件数 | -- |
| 通信ポート出力イベント件数 | -- |
| プリンタ出力イベント件数 | -- |
| 検査結果出力先 | -- |
| 検査コネクタ | XG4A-6434 |
| 表示方式 | -- |
| 操作方式 | -- |
| インフォメーション | -- |
| 外部プリンタ | ○ |
| 外部プリンタ用コネクタ | DSUB-25S |
| 通信ポート | ○ |
| 通信コネクタ | DSUB-9P |
| 通信方式 | RS232C |
| USBメモリドライブ | -- |
| 外部入力 | START |
| 外部出力 | OK/NG |
| ユニット間接続コネクタ | -- |
| データ保存期間 | -- |
|---|---|
| 本体時計電池寿命 | -- |
| 電源 | AC90V～AC240V |
| 外形寸法 | W410mm×D265mm×H170mm～470mm |
| 本体重量 | 約8kg～17kg |
| 使用環境条件 | 温度：5℃～35℃/湿度：5%～50% |
| 対応PCソフト | WireExpress Hipot(付属) |
| 検査ポイント増設 | ○ |
| 導通試験電圧 | DC5V |
| 導通試験電流 | 5mAmax |
| 導通試験判定値 | 200Ω～20KΩ |
| 導通試験時間 | 4msec×ポイント数 |
| 抵抗試験電圧 | DC2.5V |
| 抵抗試験電流 | 1mA / 10mA |
| 抵抗試験判定値 | 1Ω～2KΩ |
| 抵抗試験時間 | 256msec×回路数 |
| 4線式低抵抗試験電圧 | DC10Vmax |
| 4線式低抵抗試験電流 | 1mA / 10mA |
| 4線式低抵抗試験判定値 | 0.01Ω～2KΩ |
| 4線式低抵抗試験時間 | 256msec×回路数 |
| AC耐圧試験電圧 | AC100V～AC500V |
| AC耐圧遮断電流 | 0.5mA～5mA(または3mA) |
| AC耐圧試験時間 | 0.1秒～99.9秒 |
| AC耐圧印加方式 | Log2/Matrix/Flat/Scan/Search |
| DC耐圧試験電圧 | DC100V～DC750V |
| DC耐圧遮断電流 | 0.5mA～2mA |
| DC耐圧試験時間 | 0.1秒～99.9秒 |
| DC耐圧印加方式 | Log2/Matrix/Flat/Scan/Search |
| 絶縁抵抗試験電圧 | DC100V～DC500V |
| 絶縁抵抗試験判定値 | 10MΩ～1000MΩ |
| 絶縁抵抗試験時間 | 0.1秒～99.9秒 |
| 絶縁抵抗印加方式 | Log2/Matrix/Flat/Scan/Search |
| 瞬間断線試験電圧 | DC5V |
| 瞬間断線試験電流 | 5mAmax |
| 瞬間断線試験判定値 | 200Ω～20KΩ |
| 瞬間断線検知幅 | 4msec×回路数 |
| 瞬間断線試験時間 | 2秒～999秒(または停止まで) |
| 瞬間断線試験方式 | スキャン方式 |
モデル
| 型名 | 検査ポイント | 筐体サイズ | 価格 | 標準納期 |
|---|---|---|---|---|

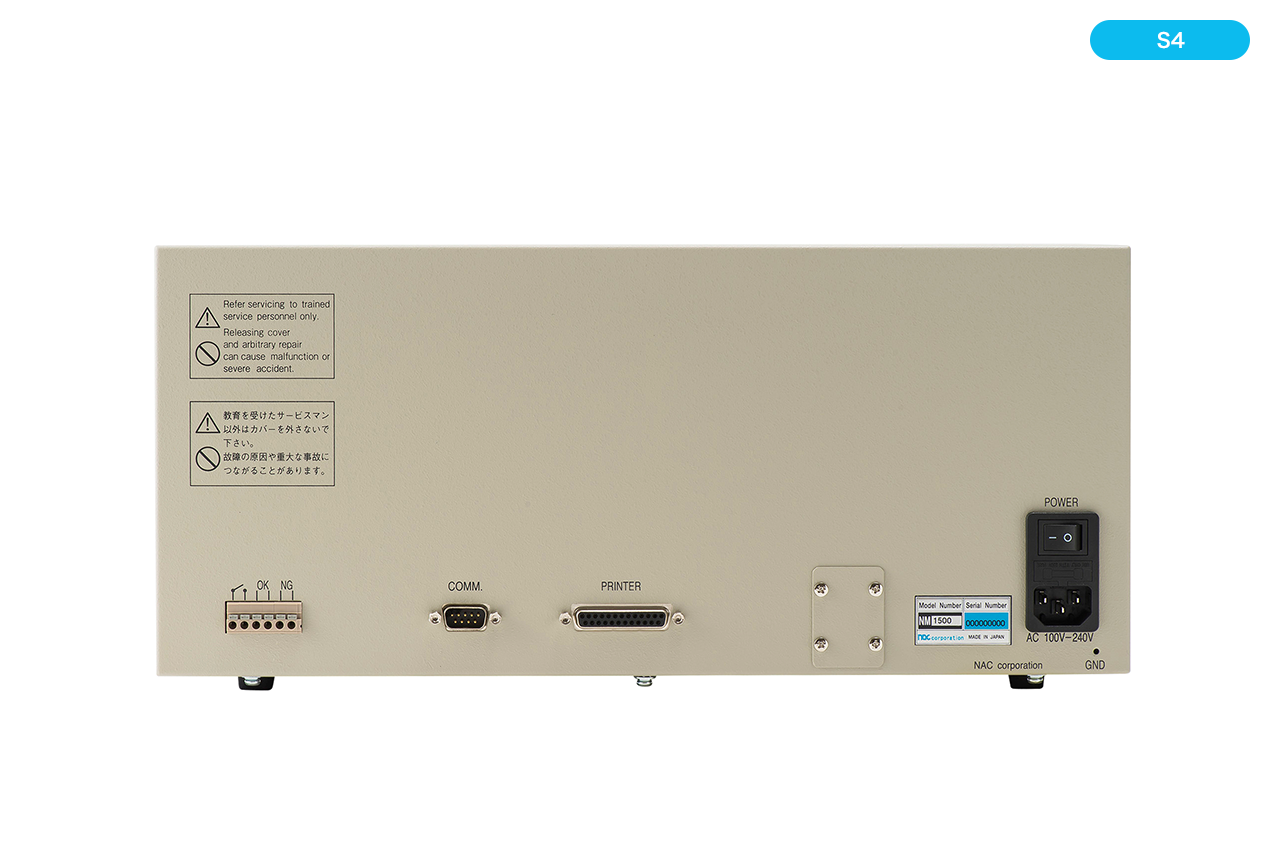

| NM1500P-S2 | 128 | W410mm×D265mm×H170mm | ¥1,090,000 | 約4週間 |

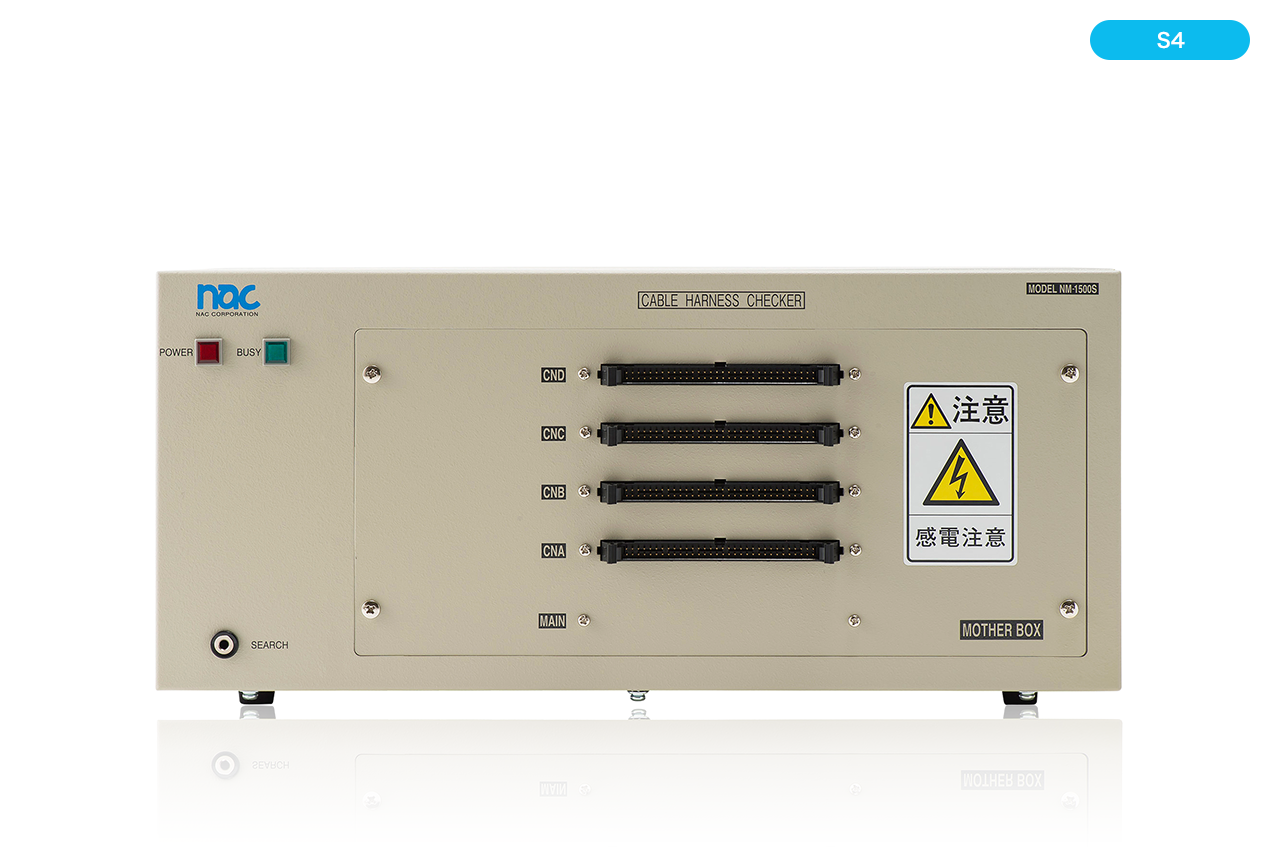

| NM1500P-S4 | 256 | W410mm×D265mm×H170mm | ¥1,330,000 | 約4週間 |

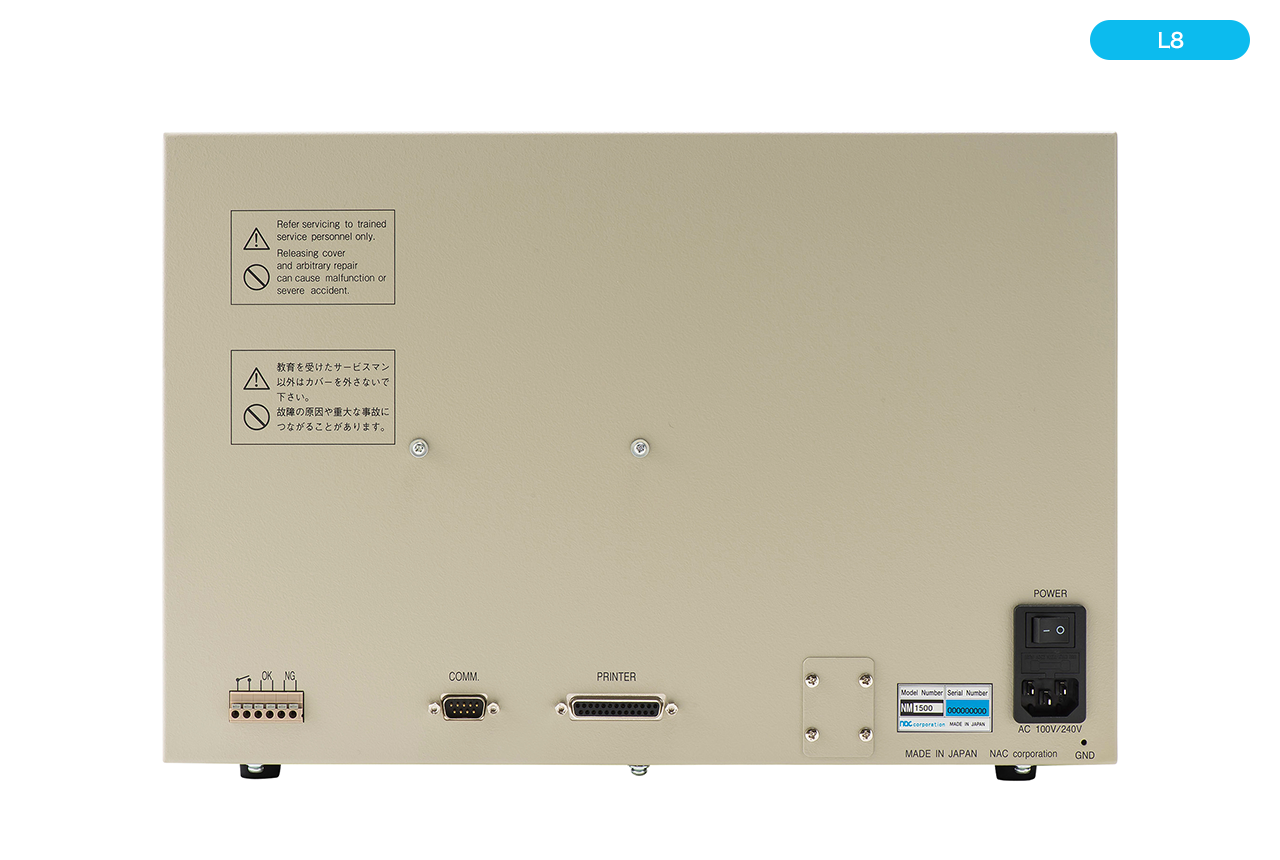

| NM1500P-L6 | 384 | W410mm×D265mm×H270mm | ¥1,670,000 | 約4週間 |

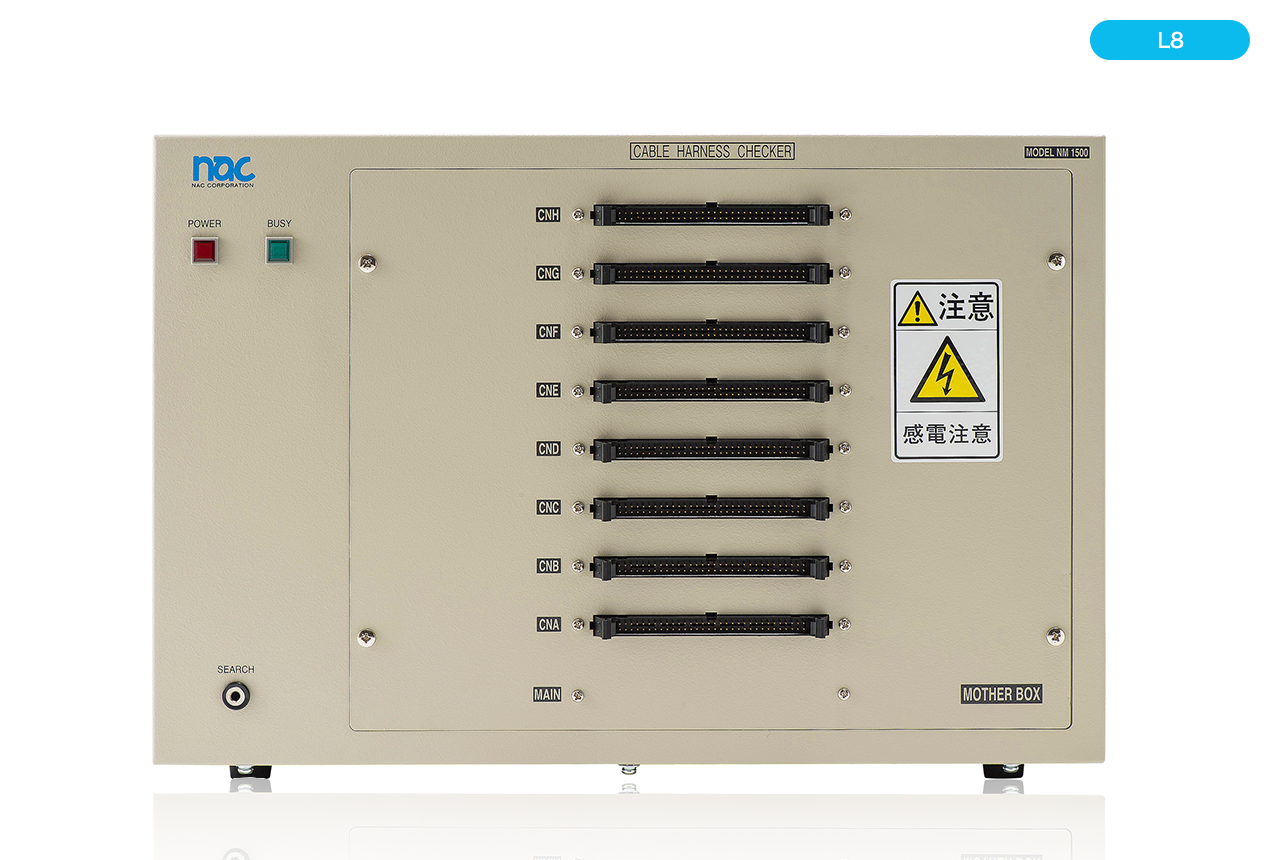

| NM1500P-L8 | 512 | W410mm×D265mm×H270mm | ¥1,910,000 | 約4週間 |
| NM1500P-V10 | 640 | W410mm×D265mm×H470mm | ¥2,250,000 | 約4週間 |
| NM1500P-V12 | 768 | W410mm×D265mm×H470mm | ¥2,490,000 | 約4週間 |
| NM1500P-V14 | 896 | W410mm×D265mm×H470mm | ¥2,730,000 | 約4週間 |

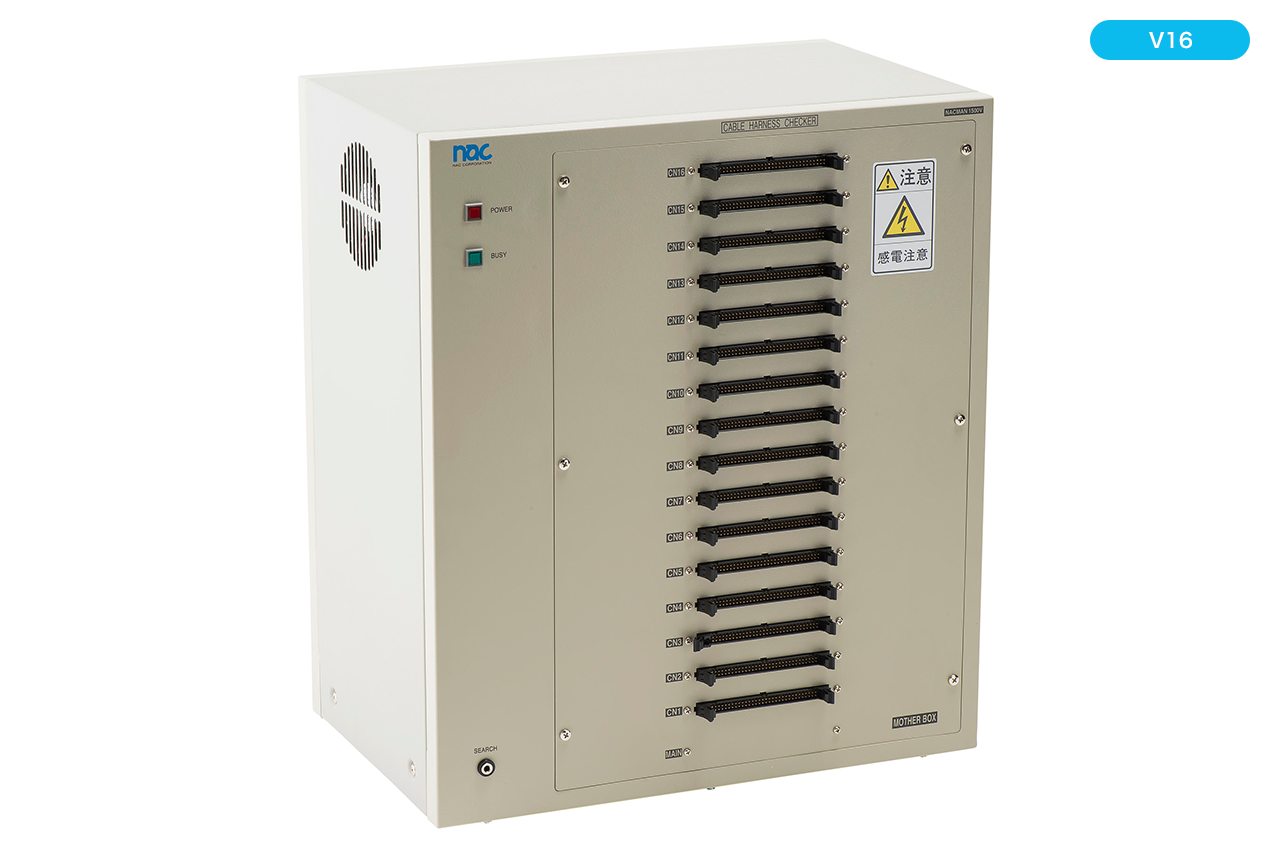

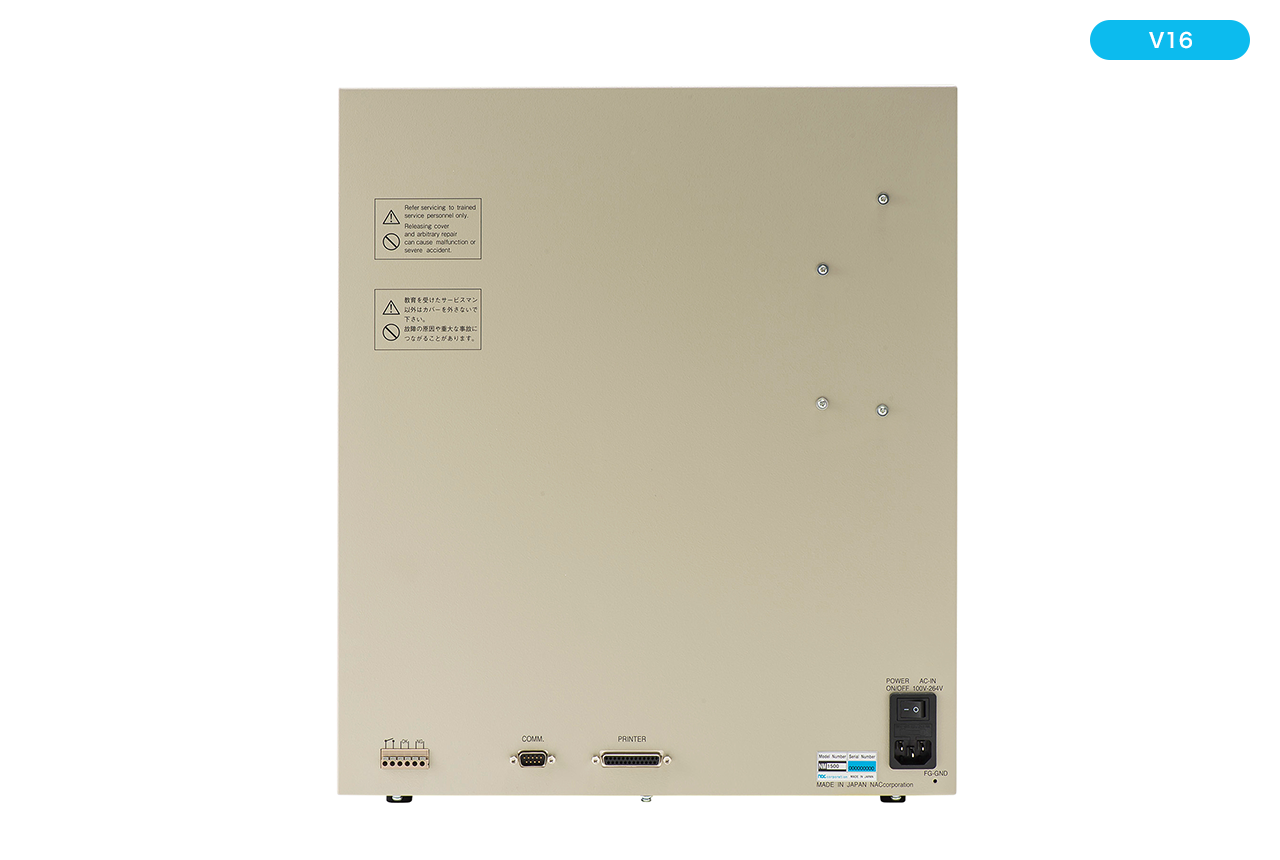

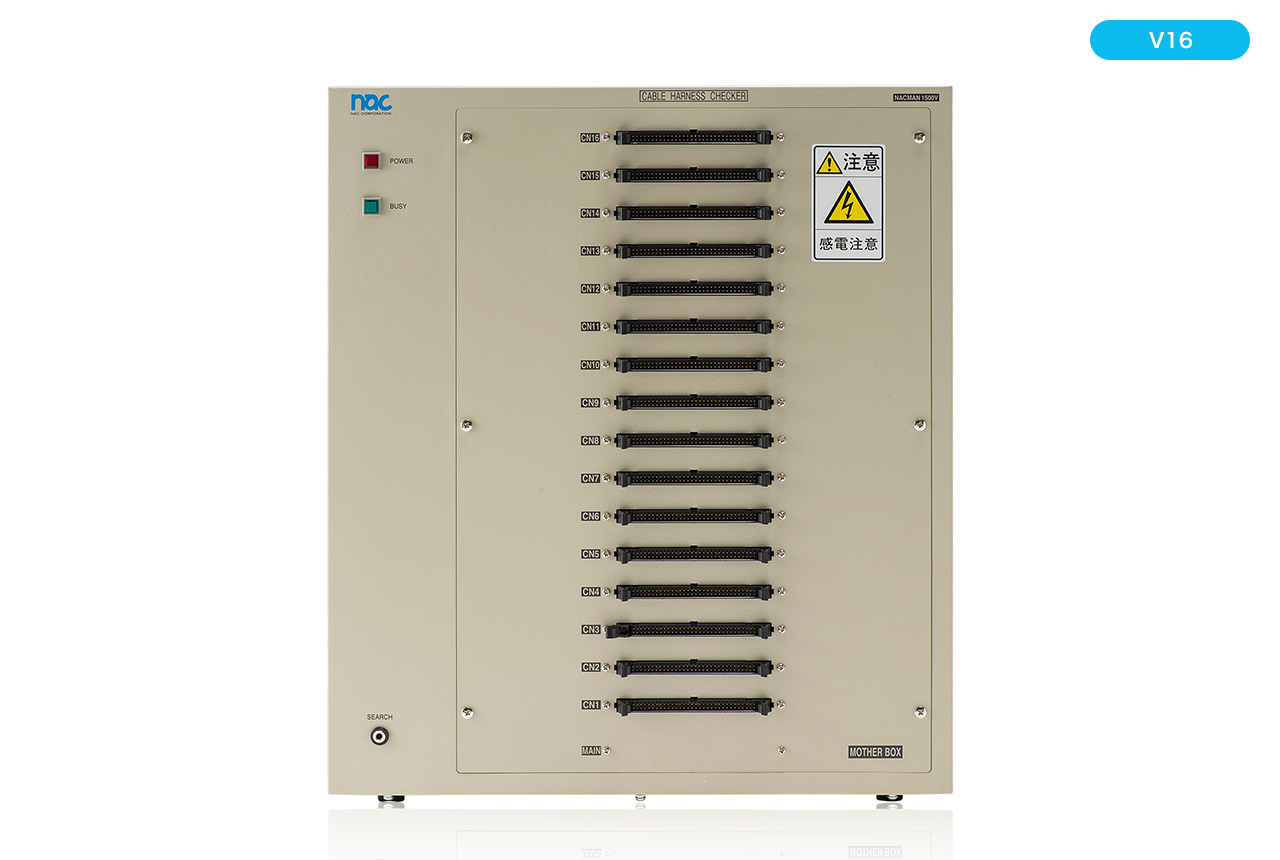

| NM1500P-V16 | 1024 | W410mm×D265mm×H470mm | ¥2,970,000 | 約4週間 |
本体以外の付属品
-
検査用ケーブル
-
電源ケーブル
-
サーチ棒
-
PC通信ケーブル
-
校正書類
校正証明書/検査成績書/トレーサビリティ体系図(各1部)
-
製品保証書
1部
-
オペレーションマニュアル
ドキュメント
| 仕様書 | NM1500 Specification Vol1Rel7 |
|---|---|
| オペレーションマニュアル | NM1500 Hardware Manual Vol1Rel7 （※マイページからログインしてダウンロードください。） |
| 英語版仕様書 | NM1500_spec_en_V1R1 |
| 英語版オペレーションマニュアル | NM1500_en_V1R1 （※マイページからログインしてダウンロードください。） |
| 高圧印加方式 | 高電圧印加の説明 |
| 非該当確認書 | NM1500P |
| カタログ | 総合カタログ |
| カタログ | 総合カタログ（英語版） |
電気的検査は目に見えない。検査結果をマークで確実に可視化。
- ¥22,800受注後約2～3営業日に発送（日本国内:送料無料）
- 詳しくみる
ハーネス検査器接続用PC（15インチノートパソコン）
- 販売価格についてはお問い合わせください。受注後約1.5～2.5週間後に発送 （日本国内:送料無料）
- 詳しくみる

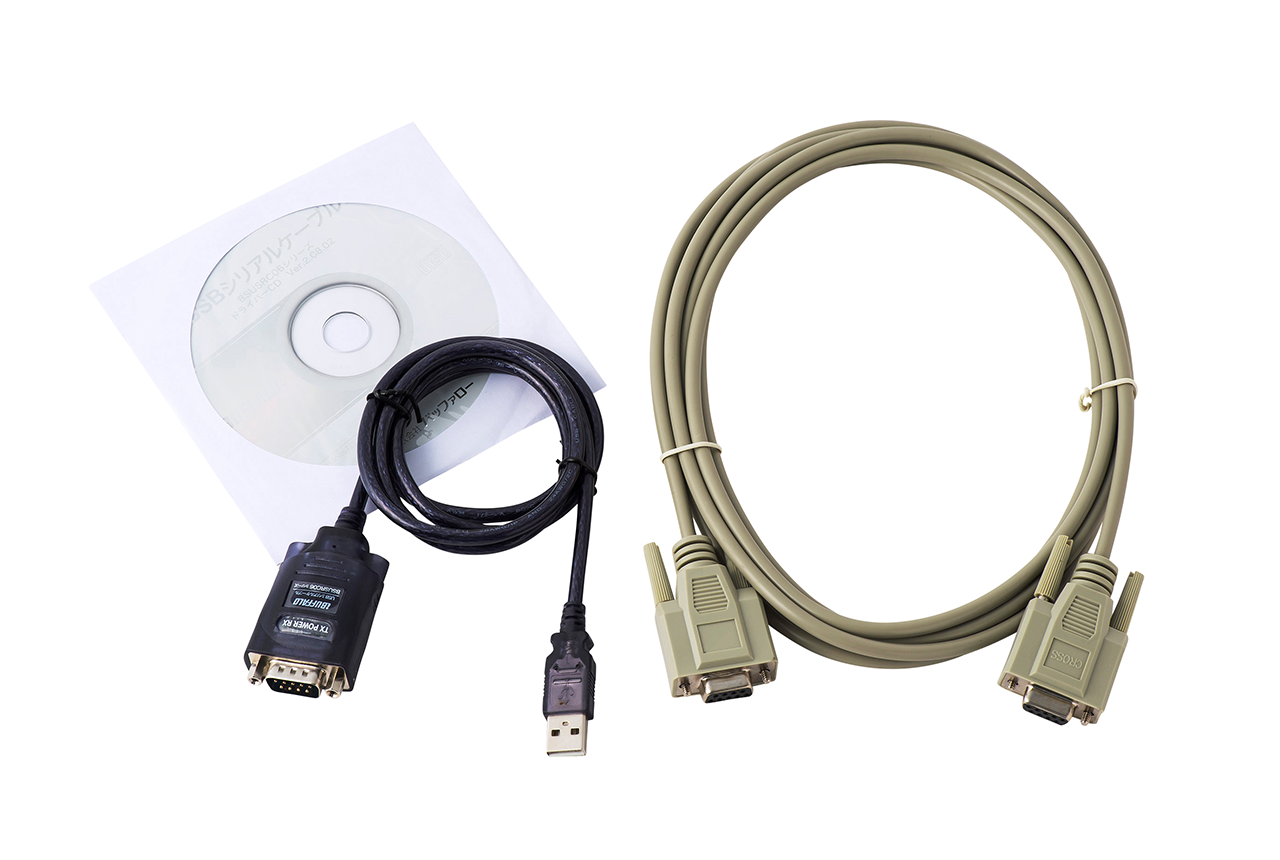

USBシリアル変換ケーブルセット
- ¥10,800受注後約2～3営業日に発送（日本国内：送料無料）
- 詳しくみる
ピッカー
- ¥10,000受注後約2～3営業日に発送 （日本国内:送料無料）
- 詳しくみる
ピッカー 2段タイプ
- ¥20,000受注後約2～3営業日に発送（日本国内:送料無料）
- 詳しくみる
MIL64pin 両端末コネクタ付単線ケーブル［ハーネスマルチテスタ用外部検査ケーブル］
- ¥15,800受注後約2～3営業日に発送（日本国内：送料無料）
- 詳しくみる
ロール紙プリンタ
- ¥56,000受注後約1～2営業日で発送 （日本国内:送料無料）
- 詳しくみる
ラベルプリンタ
- 販売価格についてはお問い合わせください。受注後約1週間以内に発送 （日本国内:送料無料）
- 詳しくみる
ハーネス検査用スクリューレス端子基板
- ¥8,800受注後約2～3営業日に発送（日本国内：送料無料）
- 詳しくみる
高電圧試験用 変換ヘッダアダプタ（MILコネクタ10/14/16/20/26/30pin）
- ¥36,800受注後約2～7営業日に発送 （日本国内:送料無料）
- 詳しくみる
高電圧ハーネス試験用 変換ヘッダアダプタ（MILコネクタ34/40/50/60/64pin）
- ¥36,800受注後約2～7営業日に発送（日本国内:送料無料）
- 詳しくみる
高電圧ハーネス試験用 変換ソケットアダプタ（DSUBコネクタ/9/15/25/37pin）
- ¥41,800受注後約2～7営業日に発送（日本国内:送料無料）
- 詳しくみる
高電圧ハーネス試験用 変換プラグアダプタ（DSUBコネクタ/9/15/25/37pin）
- ¥41,800受注後約2～7営業日に発送（日本国内:送料無料）
- 詳しくみる
高電圧ハーネス試験用 変換ソケットアダプタ（DSUBコネクタ/9/15/25/50pin）
- ¥41,800受注後約2～7営業日に発送（日本国内:送料無料）
- 詳しくみる
高電圧ハーネス試験用 変換プラグアダプタ（DSUBコネクタ/9/15/25/50pin）
- ¥41,800受注後約2～7営業日に発送（日本国内:送料無料）
- 詳しくみる
検査ポイント増設カスタマイズ
ご購入後、NM1500Pシリーズは筐体サイズに応じて検査ポイントを増設することができます。・S筐体:~256・L筐体:384~512・V筐体:640~1024費用は128ポイント増設毎に24万円＋標準校正費となっております。筐体サイズが変更となる場合、別途お見積もりをさせていただきます。詳細についてはお気軽にご相談ください。
