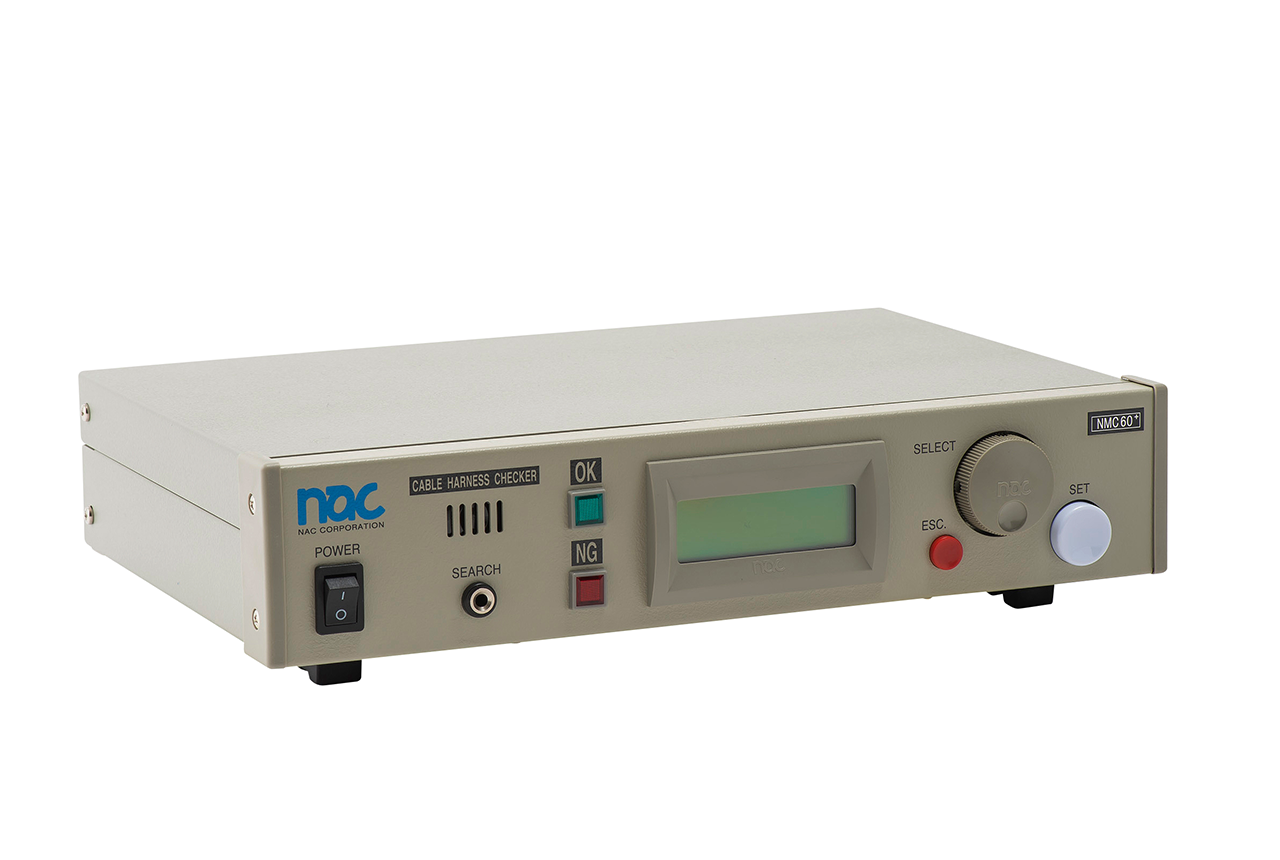

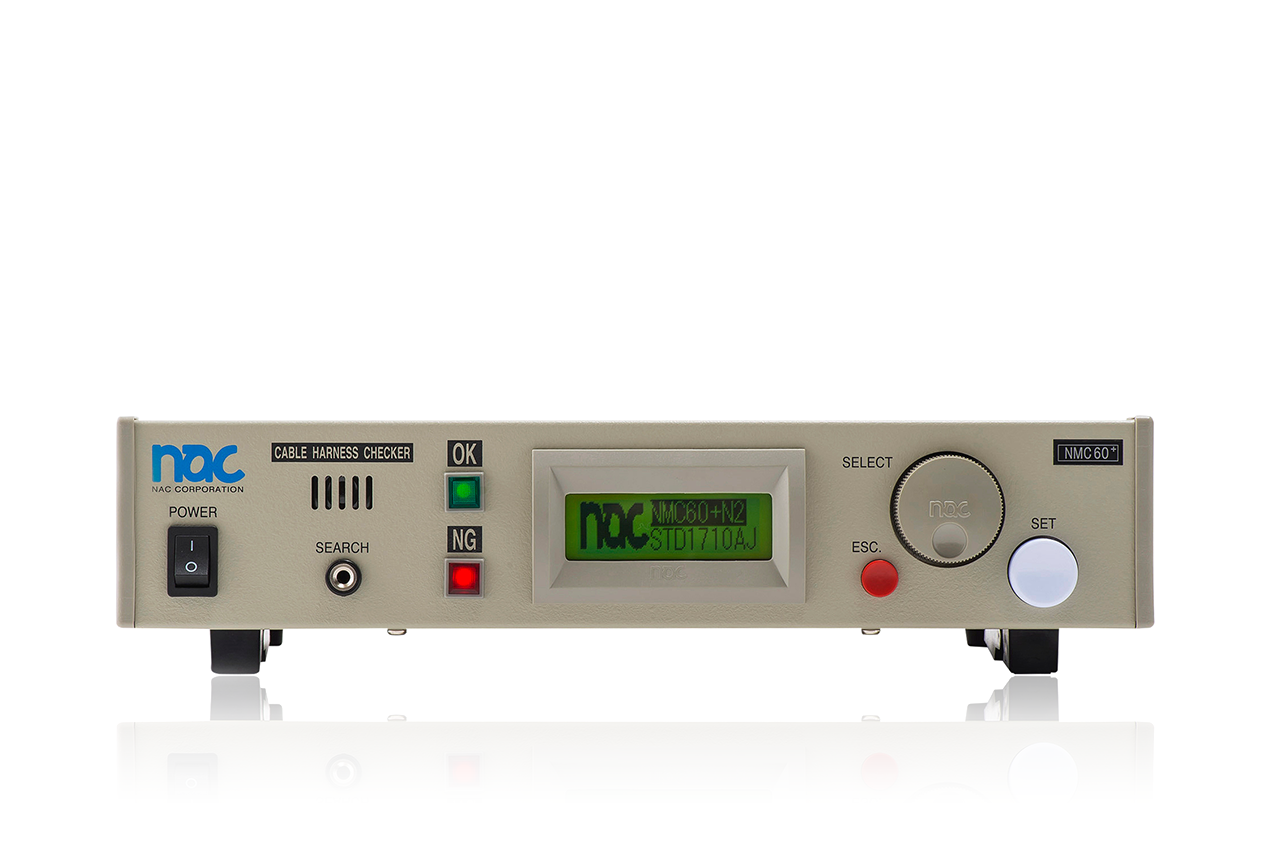

NMC60+
簡単。高速。ストレスゼロ。
ナックコーポレーションを代表する「国内外導入実績No.1の導通チェッカー(ハーネスチェッカー)」です。使い易さ・機能・高速性はこのクラスではダントツです。
| 最大検査ポイント数 | 60ポイント |
|---|---|
| 運用方法 | 検査器単体 / PC通信 WireExpress ＊要拡張カスタマイズ |
¥78,000
受注後約2週間以内に発送（日本国内：送料無料）
- 概要・特長
- 仕様
- モデル
- 付属品
- ドキュメント
- オプション
- カスタマイズ
概要
導入簡単。即日稼動。超高速で検査工数を格段に削減

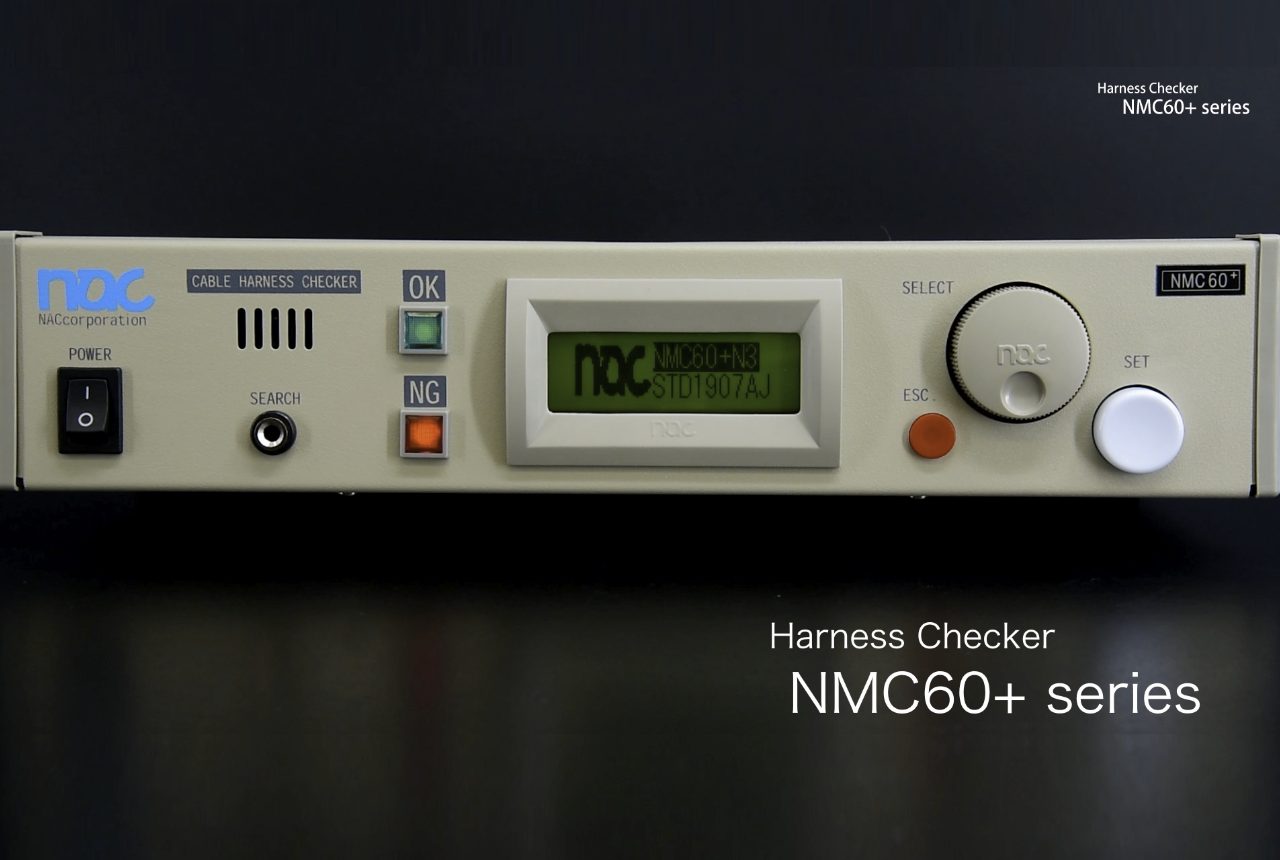

nacman NMC60+は、60ポイントまでのハーネスチェックに求められる機能性能を高次元で実現した「導通チェッカー(ハーネスチェッカー)」です。
ハーネス、ケーブル、コネクタ等の電気検査（受け入れ/製造工程/出荷）の用途でご利用頂けます。
海外工場で数多くご利用頂いている、ハーネスチェッカーの「定番」モデルです。
ハーネスチェッカーNMC60+ 全機能紹介動画
全機能紹介動画でハーネスチェッカーNMC60+の操作をすべて確認できます。通常の検査はもちろん、OK待ち機能、STEP検査、各機能や自己診断を紹介しています。ナックコーポレーションのハーネス検査器の特徴はシンプルな操作と圧倒的な検査スピードです。良品ハーネスから”サンプリング”によって検査データを短時間で作成。導入後すぐに検査ができることは、既にご利用いただいているユーザー様はもちろん、新たに導入検討中の皆さまへも非常に好評です。全機能紹介動画は、操作者様の育成にも活用いただけます。検査の概念や、操作についてのさらなるご説明は”ラーニングセンター”にてご確認いただけます。
ハーネス検査用PCソフトウェア WireExpress 機能紹介
ハーネス検査用PCソフトウェア WireExpressに接続が可能です。検査はもちろんデータや履歴管理、その他複雑な検査を実現するための設定が可能です。動画にて簡潔にご確認いただけます。*NMC60+拡張版をご用意ください。
価格据え置き、低価格
従来品から部品の見直しで長期サポート製品として一新しました。
簡単操作
現場の皆さんから好評の「回転ノブ」と「階層メニュー」で操作習得の時間が短縮できます。
ワールドワイド対応
電源はAC90V～AC240Vの広範囲で海外工場でもそのまま使用可能です。表示も【日本語・英語・中国語】がメニューで簡単に切替できます。

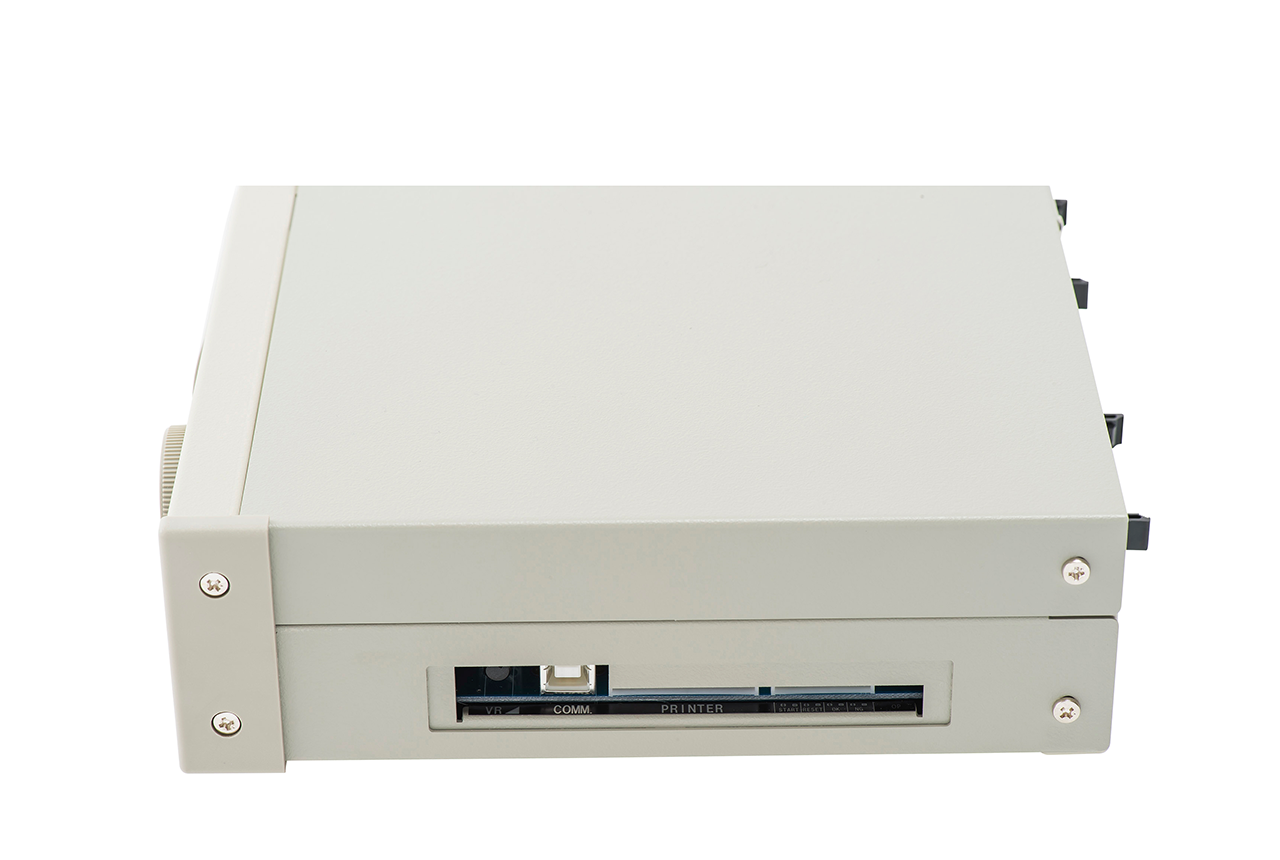

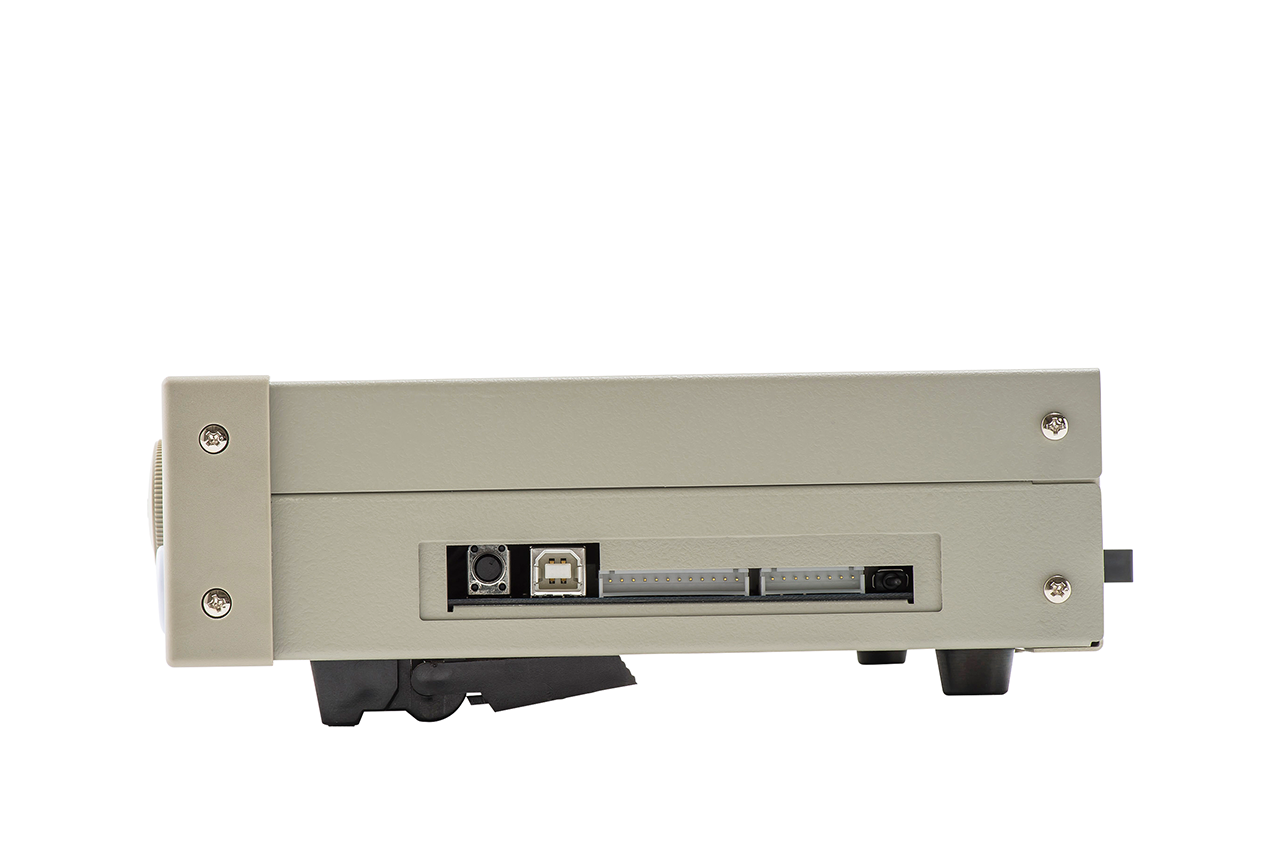

多用途なプリンタポート
プリンタポート標準装備で検査結果のテキスト印刷が可能です。
安心と信頼の技術
定評のあるデジタル式超高速配線試験方式で検査終了待ちのストレスゼロ。
便利で優れた機能
・スイッチ付きワイヤーハーネスなど状態変化を検査するステップ機能搭載。
・試作品や検査治具等の製作に便利なサーチ機能搭載。
・検査結果はBEEP音と鮮明なLEDで点灯。NG箇所は液晶画面に表示。
・全ての検査端子にサージ保護機能付きで信頼性が更に向上。
主な検査仕様
- 導通検査
（導通判定値） - 18KΩ
- 抵抗検査
（抵抗判定値） - ---
- 耐圧検査
（試験電圧） - ---
- 絶縁検査
（試験電圧/絶縁抵抗値） - ---
- 瞬断検査
（瞬断検知幅） - 70ms.Max
詳細仕様
| バリエーション数 | -- |
|---|---|
| 導通試験 | ○ |
| 抵抗試験 | -- |
| 4線式低抵抗試験 | -- |
| AC耐圧試験 | -- |
| DC耐圧試験 | -- |
| 絶縁抵抗試験 | -- |
| 瞬間断線試験 | ○ |
| サーチ試験 | -- |
| サーチ機能 | ○ |
| 検査ポイント数 | 60 |
| 検査回路数 | 59 (1:1回路数 30) |
| 本体メモリ件数 | 24 |
| USBメモリ件数 | -- |
| 検査チャンネル | -- |
| 本体保存イベント件数 | -- |
| USB保存イベント件数 | -- |
| PC保存イベント件数 | -- |
| 通信ポート出力イベント件数 | -- |
| プリンタ出力イベント件数 | -- |
| 検査結果出力先 | プリンタ |

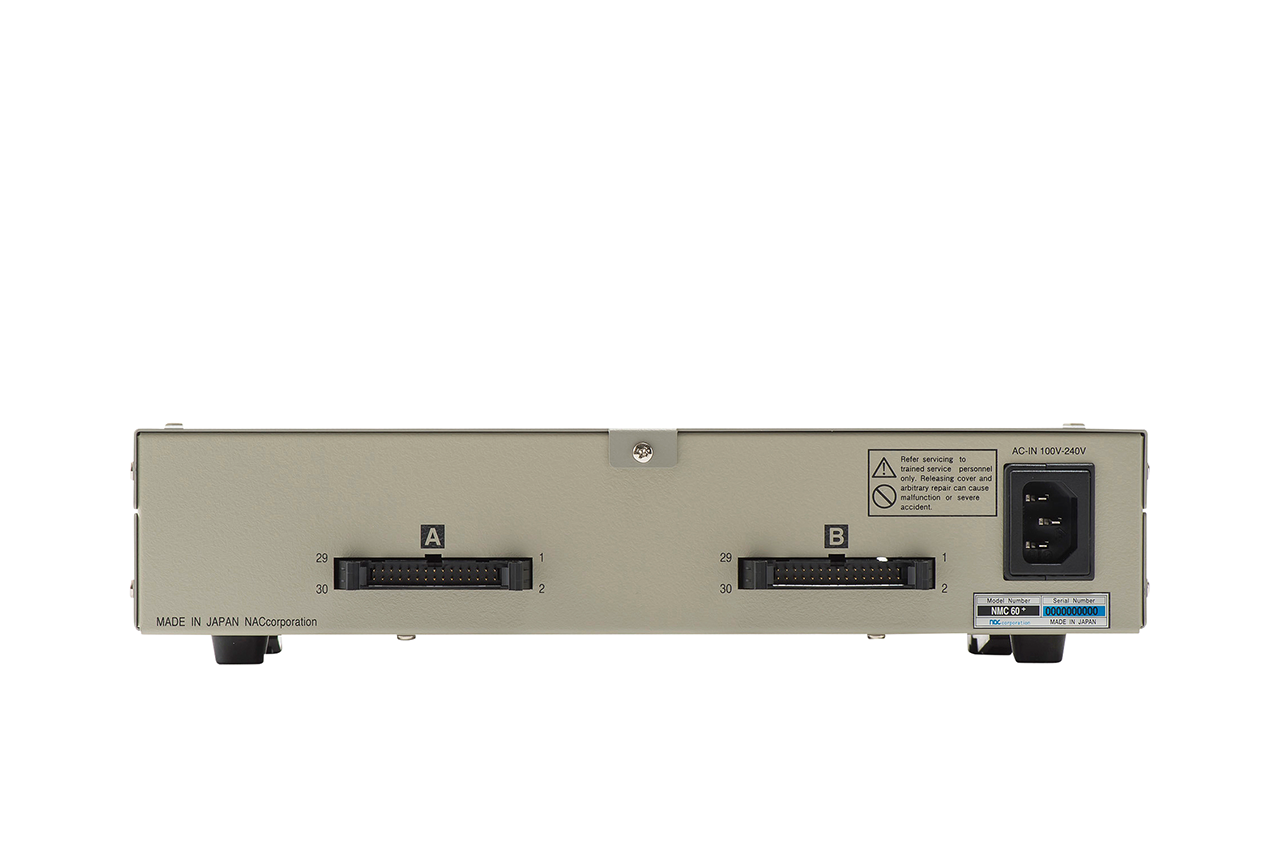

| 検査コネクタ | XG4A-3034 |
| 表示方式 | LCD |
| 操作方式 | 回転ノブ／スイッチ |
| インフォメーション | 日本語／中国語／英語 |
| 外部プリンタ | -- |
| 外部プリンタ用コネクタ | S10B-XH-A |
| 通信ポート | -- |
| 通信コネクタ | -- |
| 通信方式 | -- |
| USBメモリドライブ | -- |
| 外部入力 | START |
| 外部出力 | OK/NG |
| ユニット間接続コネクタ | -- |
| データ保存期間 | 50年以上 |
|---|---|
| 本体時計電池寿命 | -- |
| 電源 | AC90V～AC240V |
| 外形寸法 | W300mm×D200mm×H60mm |
| 本体重量 | 約2.2kg |
| 使用環境条件 | 温度：5℃～40℃／湿度：5%～70% |
| 対応PCソフト | -- |
| 検査ポイント増設 | -- |
| 導通試験電圧 | DC3.3V |
| 導通試験電流 | 0.06mAmax |
| 導通試験判定値 | 約18KΩ |
| 導通試験時間 | 1秒以下 |
| 抵抗試験電圧 | -- |
| 抵抗試験電流 | -- |
| 抵抗試験判定値 | -- |
| 抵抗試験時間 | -- |
| 4線式低抵抗試験電圧 | -- |
| 4線式低抵抗試験電流 | -- |
| 4線式低抵抗試験判定値 | -- |
| 4線式低抵抗試験時間 | -- |
| AC耐圧試験電圧 | -- |
| AC耐圧遮断電流 | -- |
| AC耐圧試験時間 | -- |
| AC耐圧印加方式 | -- |
| DC耐圧試験電圧 | -- |
| DC耐圧遮断電流 | -- |
| DC耐圧試験時間 | -- |
| DC耐圧印加方式 | -- |
| 絶縁抵抗試験電圧 | -- |
| 絶縁抵抗試験判定値 | -- |
| 絶縁抵抗試験時間 | -- |
| 絶縁抵抗印加方式 | -- |
| 瞬間断線試験電圧 | DC3.3V |
| 瞬間断線試験電流 | 0.06mAmax |
| 瞬間断線試験判定値 | 約18KΩ |
| 瞬間断線検知幅 | 70msec以上 |
| 瞬間断線試験時間 | 2秒～999秒(または停止まで) |
| 瞬間断線試験方式 | スキャン方式 |
モデル
| 型名 | 検査ポイント | 筐体サイズ | 価格 | 標準納期 |
|---|---|---|---|---|
| NMC60+ | 60 | W300mm×D200mm×H60mm | ¥78,000 | 約2週間 |
本体以外の付属品
-
検査用ケーブル
-
電源ケーブル
-
サーチ棒
-
クイックリファレンスマニュアル/製品保証書
1部
-
オペレーションマニュアル
ドキュメント
| 仕様書 | NMC plus Specification Vol1Rel3 |
|---|---|
| オペレーションマニュアル | NMC plus STD Operation Manual Vol1Rel3 （※マイページからログインしてダウンロードください。） |
| 英語版仕様書 | NMC+_spec_en_V1R1 |
| 英語版オペレーションマニュアル | NMC+_OP_en_V1R1 （※マイページからログインしてダウンロードください。） |
| 非該当確認書 | NMC60+ |
| カタログ | 総合カタログ |
| カタログ | 総合カタログ（英語版） |
NMC+用入出力端子台ケーブル
- ¥3,800受注後約2週間（日本国内：送料無料）
- 詳しくみる
ハーネス検査用スクリューレス端子基板
- ¥8,800受注後約2～3営業日に発送（日本国内：送料無料）
- 詳しくみる
電気的検査は目に見えない。検査結果をマークで確実に可視化。
- ¥22,800受注後約2～3営業日に発送（日本国内:送料無料）
- 詳しくみる
ロール紙プリンタ
- ¥56,000受注後約1～2営業日で発送 （日本国内:送料無料）
- 詳しくみる
ピッカー
- ¥10,000受注後約2～3営業日に発送 （日本国内:送料無料）
- 詳しくみる

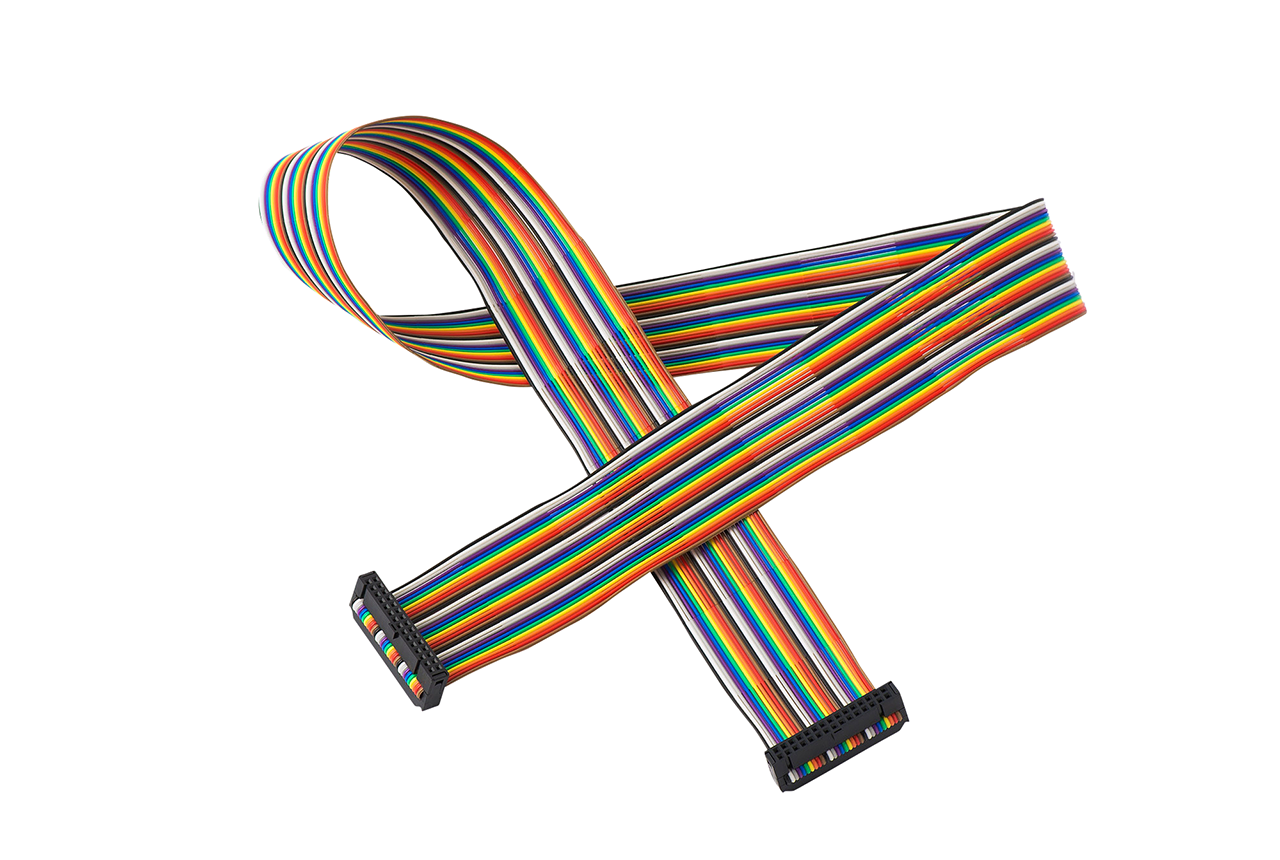

MIL30pin 両端末コネクタ付フラットケーブル
- ¥3,500受注後約2～3営業日に発送（日本国内：送料無料）
- 詳しくみる

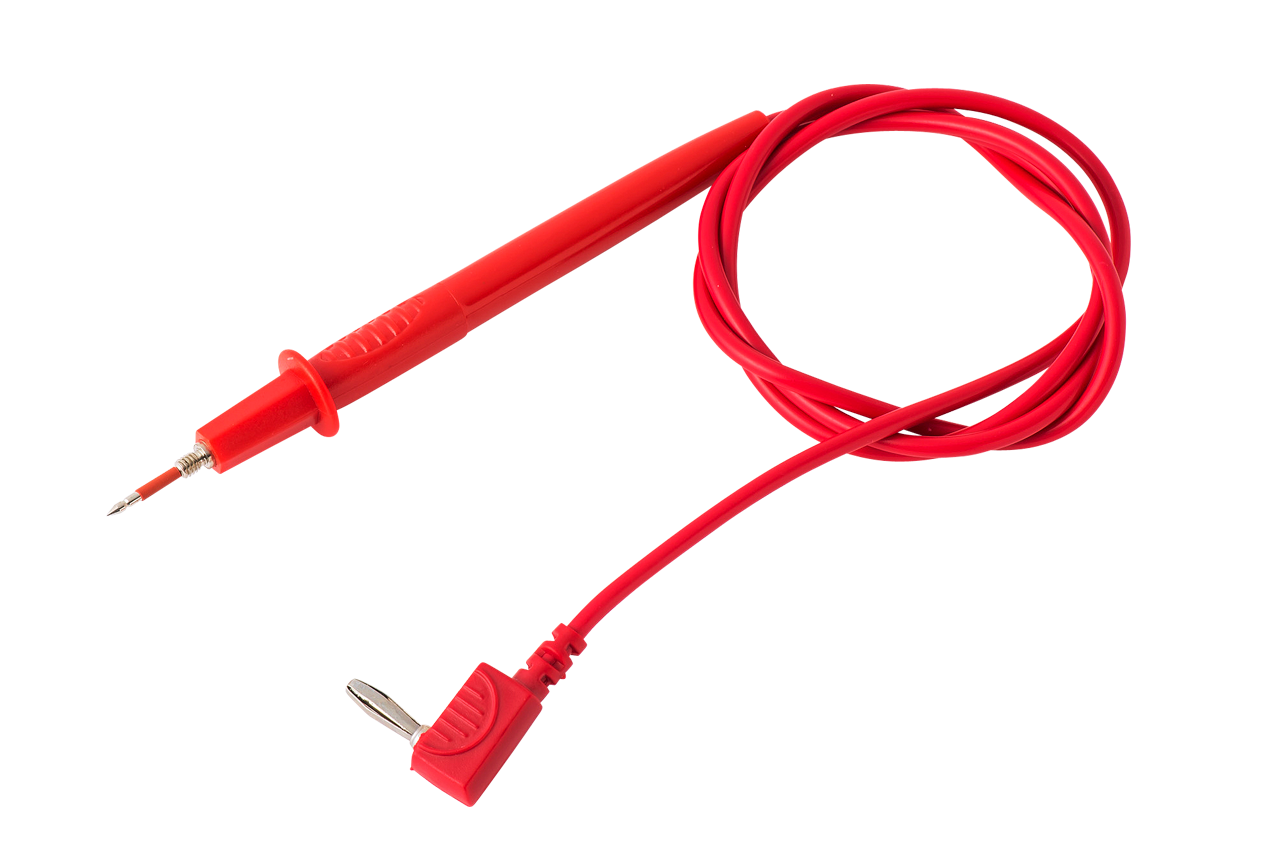

サーチ用プローブ
- ¥500受注後約2～3営業日に発送（送料別）
- 詳しくみる
機能拡張カスタマイズ（PC接続・サーチ検査・内部メモリ増）
nacman NMC60+は機能拡張カスタマイズをすることで下記機能が実施可能になります。・PCソフトウェアWireExpressによる運用・検査器単体でのサーチ検査データ作成、検査・検査器内部メモリが800件登録可能検査器本体の購入時、購入後共にご依頼いただけます。機能拡張費は2万2千円となっております。検査環境に応じてご依頼ください。
