NM11B
導入運用超かんたん
完全なOK／NG判定に対応した瞬間断線検知です。シンプルな操作方法です。
| 最大チャネル数 | 10チャンネル |
|---|---|
| 運用方法 | 検査器単体 |
¥398,000
受注後約2週間以内に発送（日本国内：送料無料）
- 概要・特長
- 仕様
- モデル
- 付属品
- ドキュメント
概要

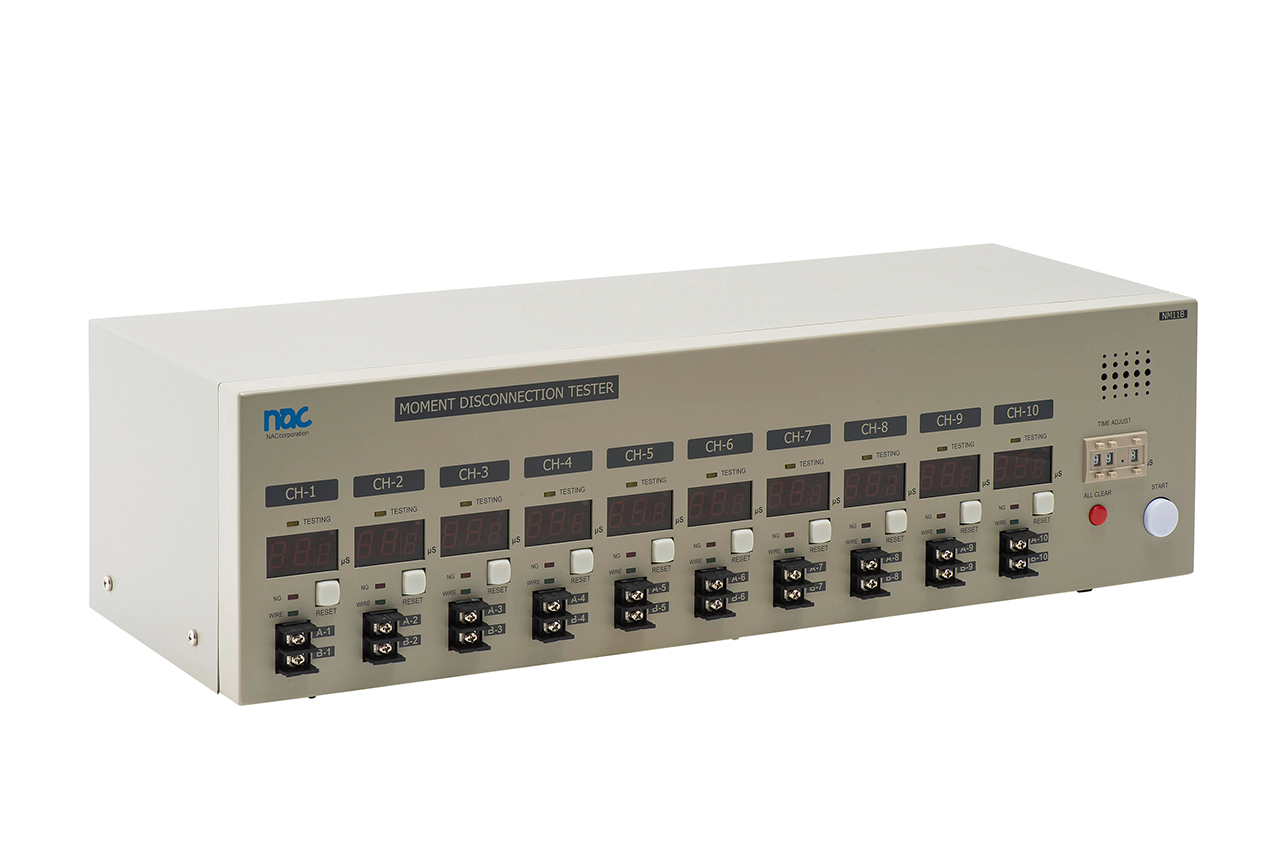

量産ライン対応の瞬間断線検査器
NM11Bは、ハーネス・ケーブル・コネクタ等の電気特性試験に求められる、瞬間断線の試験に特化した瞬間断線専用検査器です。特にON/NG判定を目的とした量産ラインで実力を発揮します。
自動車・航空機・鉄道・建機・船舶等の振動環境にさらされるコネクタやワイヤーハーネスの試験において国内外で高い評価を頂いております。

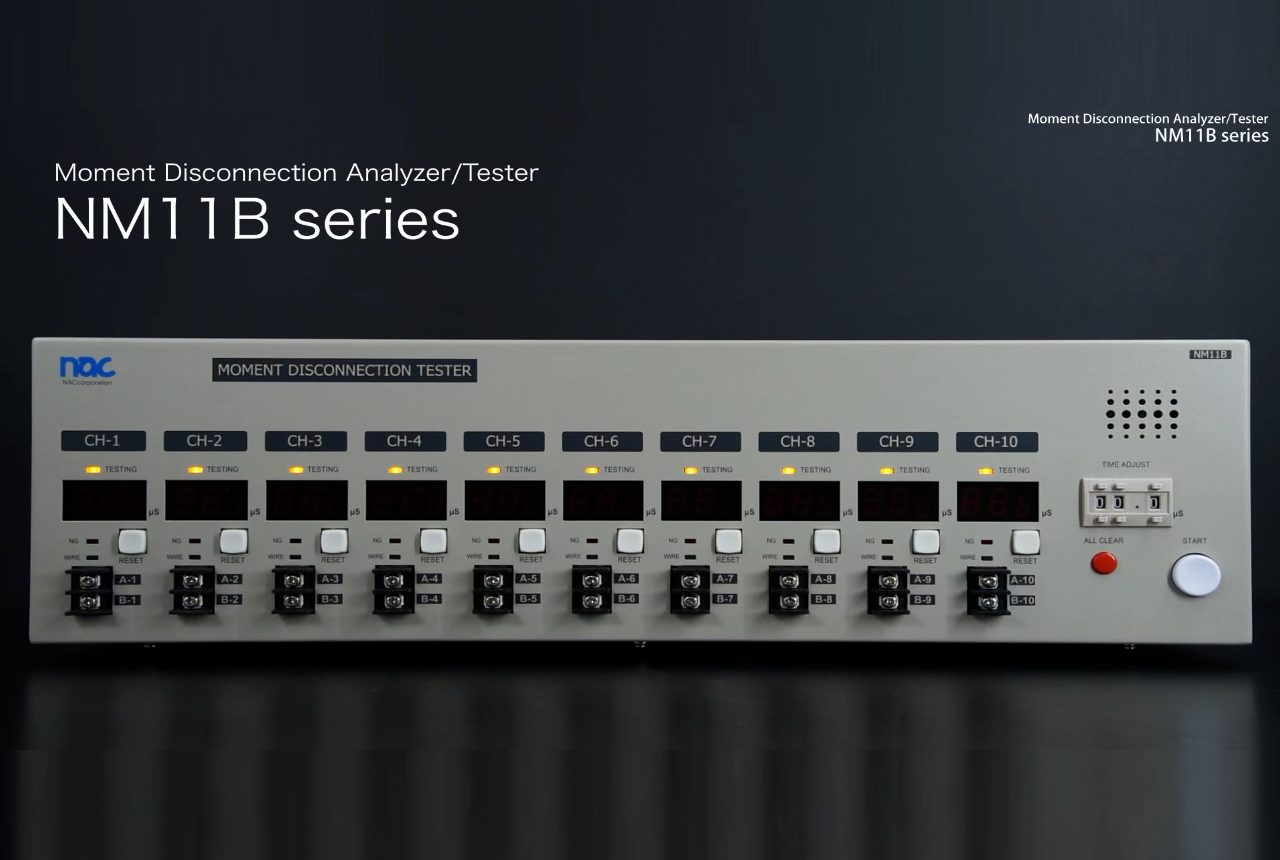

瞬間断線試験器/アナライザNM11B 全機能紹介動画
全機能紹介動画で瞬間断線試験器/アナライザ NM11Bの操作をすべて確認できます。
検査端子10チャンネルを利用して、ハイレベルな瞬間断線検知（0.1μsec~）が可能です。接続してスタートを押すだけの簡単操作で、需要の高まる瞬間断線検査を実現できます。特に振動にさらされる自動車や建機、航空機、鉄道、船舶や、一瞬の断線が致命的となる通信機器、医療機器向けにてご利用ください。
オールインワンで設備コストを低減
瞬間断線試験に必要な機能をひとつにまとめました。市販のオシロスコープ等を応用した構成に比べコスト的に有利です。
簡単操作
デジスイッチとボタンだけの簡単操作。
視認性の良さと直感的な表示

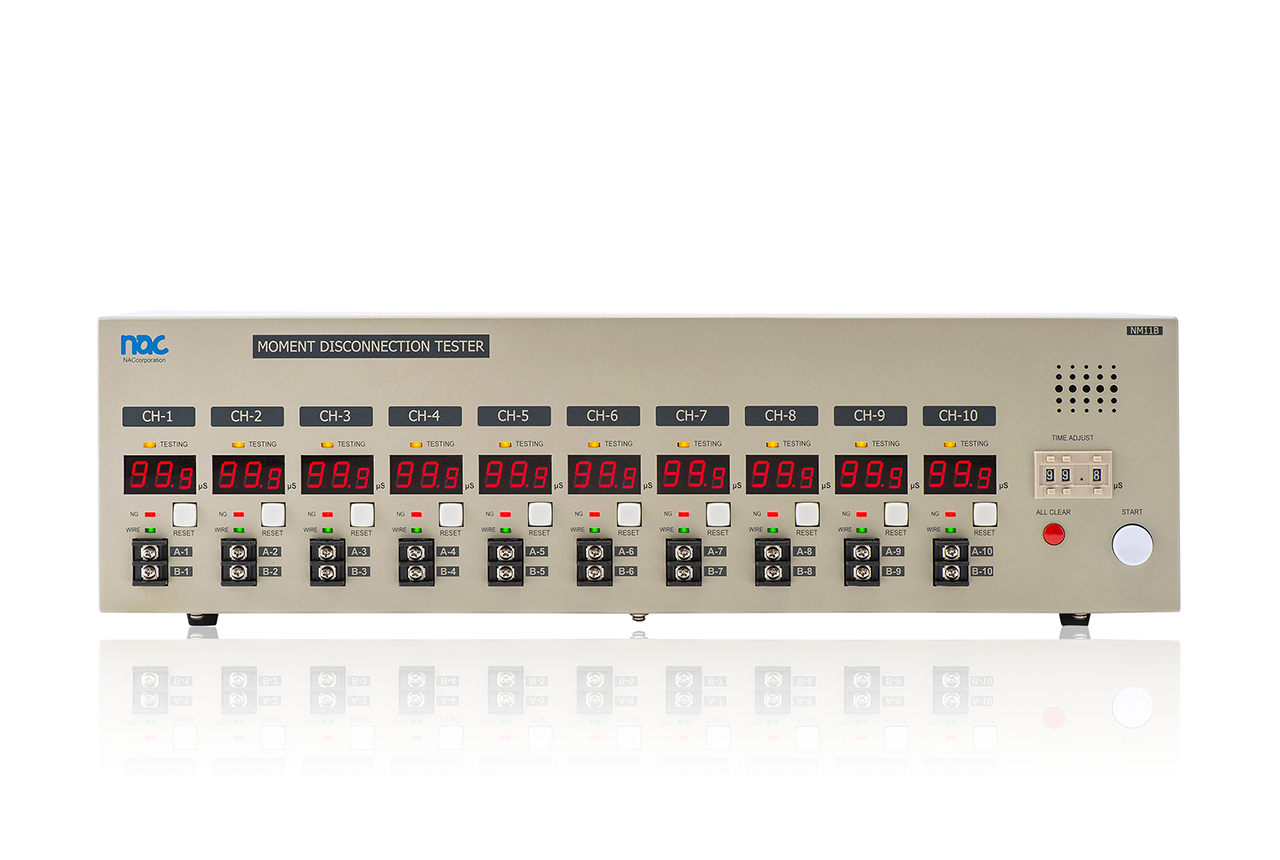

瞬間断線現象を直ちに7セグメントLEDに表示。直感的にNGチャンネルが判断できます。
ワールドワイド対応

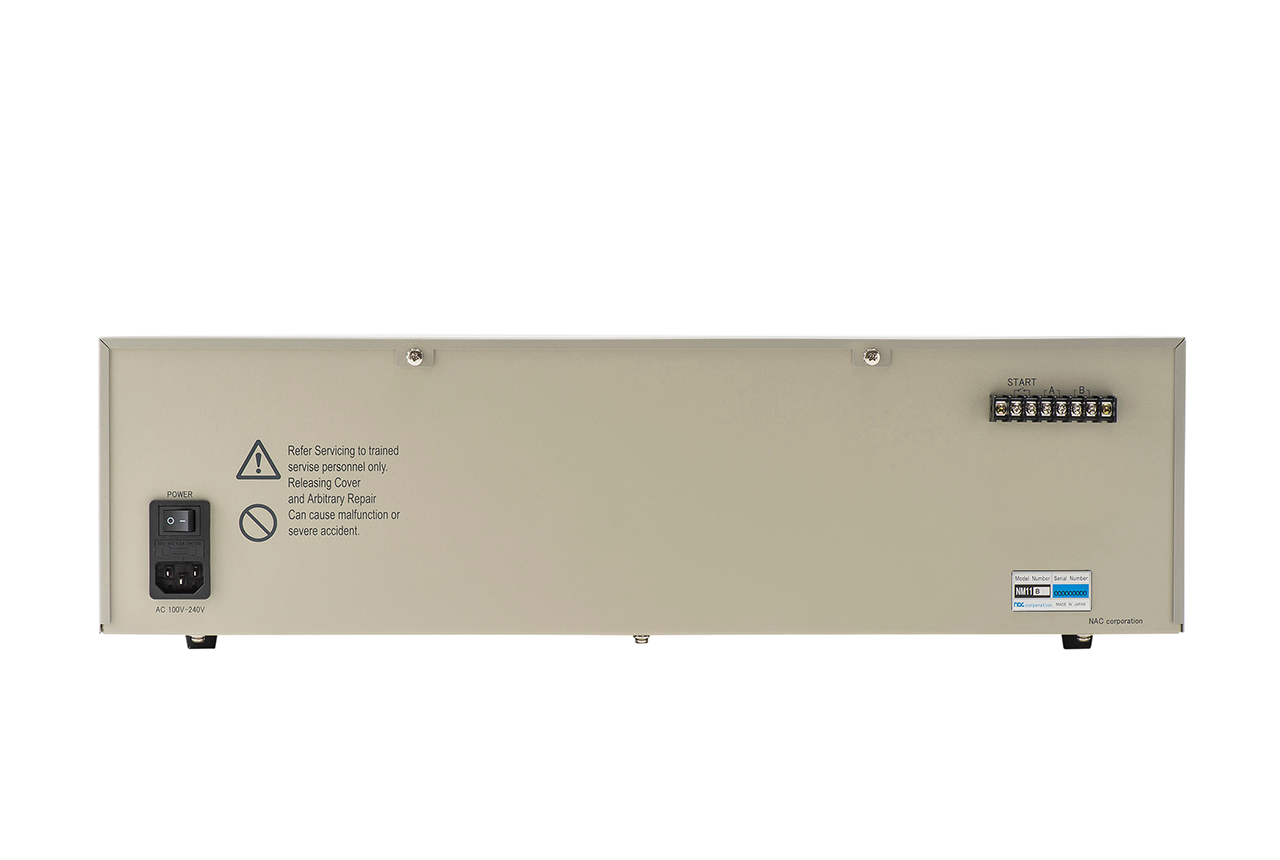

電源はAC90V～AC240Vの広範囲で海外工場でもそのまま使用可能です。
優れた性能
・全10チャンネル同時並列監視
・瞬断検知幅をデジスイッチで一括設定（0.1μs～99.9μs）br
・瞬間断線現象をチャンネル別に即表示
・NGチャンネルは即停止し、NGの発生しないチャンネルは試験続行
・NGチャンネルの音停止機能
主な検査仕様
- 導通検査
（導通判定値） - ---
- 抵抗検査
（抵抗判定値） - ---
- 耐圧検査
（試験電圧） - ---
- 絶縁検査
（試験電圧/絶縁抵抗値） - ---
- 瞬断検査
（瞬断検知幅） - 0.1μs.～99.9μs.
詳細仕様
| バリエーション数 | -- |
|---|---|
| 導通試験 | -- |
| 抵抗試験 | -- |
| 4線式低抵抗試験 | -- |
| AC耐圧試験 | -- |
| DC耐圧試験 | -- |
| 絶縁抵抗試験 | -- |
| 瞬間断線試験 | -- |
| サーチ試験 | -- |
| サーチ機能 | -- |
| 検査ポイント数 | 10 |
| 検査回路数 | 10 |
| 本体メモリ件数 | -- |
| USBメモリ件数 | -- |
| 検査チャンネル | ○ |
| 本体保存イベント件数 | -- |
| USB保存イベント件数 | -- |
| PC保存イベント件数 | -- |
| 通信ポート出力イベント件数 | -- |
| プリンタ出力イベント件数 | -- |
| 検査結果出力先 | -- |
| 検査コネクタ | ML-270-S1B3YF |
| 表示方式 | LED7セグメント |
| 操作方式 | スイッチ |
| インフォメーション | 数字 |
| 外部プリンタ | -- |
| 外部プリンタ用コネクタ | -- |
| 通信ポート | -- |
| 通信コネクタ | -- |
| 通信方式 | -- |
| USBメモリドライブ | -- |
| 外部入力 | -- |
| 外部出力 | -- |
| ユニット間接続コネクタ | -- |
| データ保存期間 | -- |
|---|---|
| 本体時計電池寿命 | -- |
| 電源 | AC90V～AC240V |
| 外形寸法 | W550mm×D200mm×H130mm |
| 本体重量 | 約6kg |
| 使用環境条件 | 温度：5℃～40℃／湿度：5%～70% |
| 対応PCソフト | -- |
| 検査ポイント増設 | -- |
| 導通試験電圧 | -- |
| 導通試験電流 | -- |
| 導通試験判定値 | -- |
| 導通試験時間 | -- |
| 抵抗試験電圧 | -- |
| 抵抗試験電流 | -- |
| 抵抗試験判定値 | -- |
| 抵抗試験時間 | -- |
| 4線式低抵抗試験電圧 | -- |
| 4線式低抵抗試験電流 | -- |
| 4線式低抵抗試験判定値 | -- |
| 4線式低抵抗試験時間 | -- |
| AC耐圧試験電圧 | -- |
| AC耐圧遮断電流 | -- |
| AC耐圧試験時間 | -- |
| AC耐圧印加方式 | -- |
| DC耐圧試験電圧 | -- |
| DC耐圧遮断電流 | -- |
| DC耐圧試験時間 | -- |
| DC耐圧印加方式 | -- |
| 絶縁抵抗試験電圧 | -- |
| 絶縁抵抗試験判定値 | -- |
| 絶縁抵抗試験時間 | -- |
| 絶縁抵抗印加方式 | -- |
| 瞬間断線試験電圧 | DC3.3V |
| 瞬間断線試験電流 | 100mAmax |
| 瞬間断線試験判定値 | 約33Ω |
| 瞬間断線検知幅 | 0.1～99.9μsec. |
| 瞬間断線試験時間 | NGまたは停止まで |
| 瞬間断線試験方式 | コンカレント方式 |
モデル
| 型名 | 検査ポイント | 筐体サイズ | 価格 | 標準納期 |
|---|---|---|---|---|
| NM11B | 10 | W550mm×D130mm×H200mm | ¥398,000 | 約2週間 |
本体以外の付属品
-
電源ケーブル
-
校正書類
校正証明書/検査成績書/トレーサビリティ体系図(各1部)
-
製品保証書
1部
-
オペレーションマニュアル
ドキュメント
| 仕様書 | NM11B Specification Vol1Rel3 |
|---|---|
| オペレーションマニュアル | Nm11B Manual Vol1_Rel1_2 （※マイページからログインしてダウンロードください。） |
| 英語版仕様書 | NM11B_spec_en_V1R1 |
| 英語版オペレーションマニュアル | NM11B_en_OPV1R1 （※マイページからログインしてダウンロードください。） |
| 非該当確認書 | NM11B |
| カタログ | 総合カタログ |
| カタログ | 総合カタログ（英語版） |
