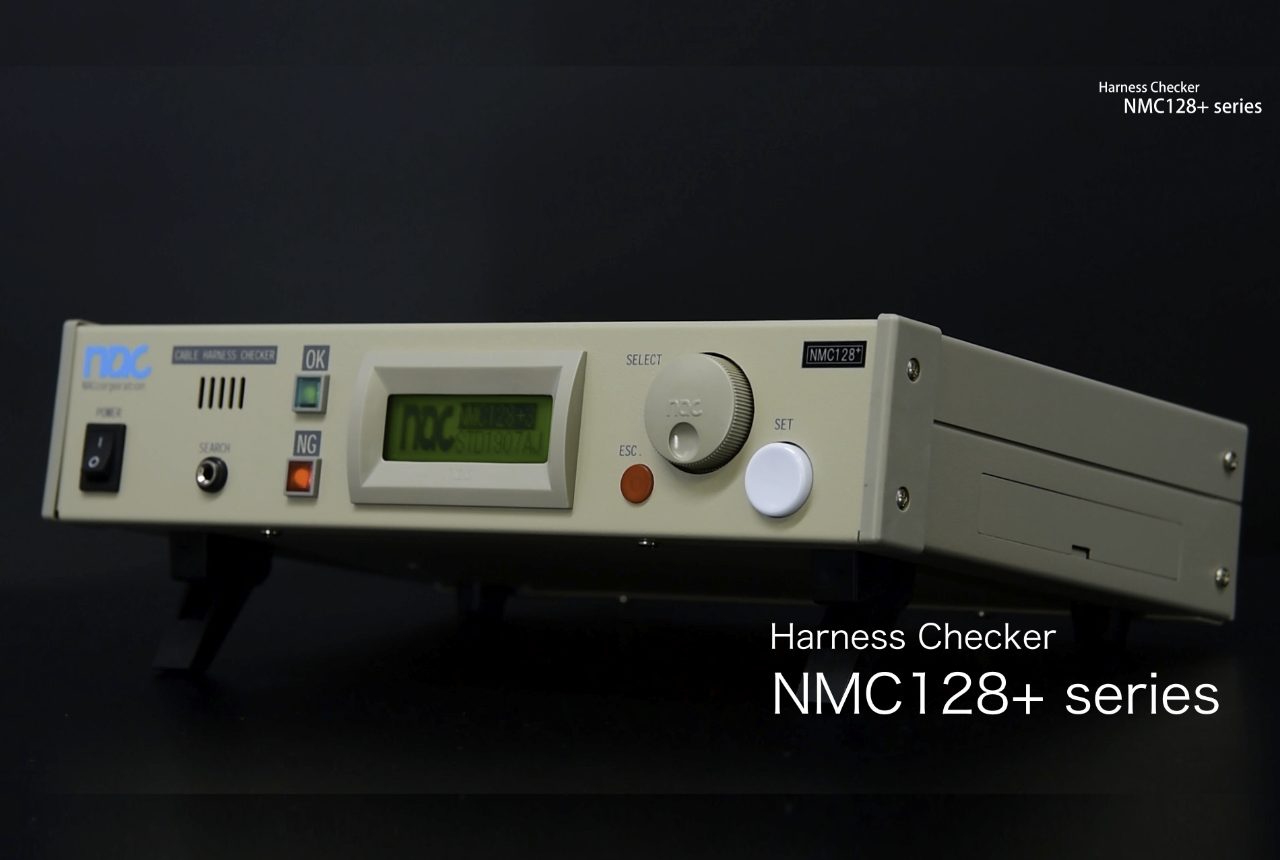

NMC128+

充実。安心。余裕。

導通チェッカー(ハーネスチェッカー)として必要な機能の殆どが搭載されてるナックを代表する「ロングランの導通チェッカー(ハーネスチェッカー)」です。
検査器本体に余裕の800品番分のメモリを実装、長期間安心してご使用頂けます。

最大検査ポイント数

128ポイント

¥128,000

受注後約2週間以内に発送(日本国内:送料無料)

カタログダウンロード カスタマイズサービス 非該当証明書

主な検査
導通検査
(導通判定値)
18KΩ
抵抗検査
(抵抗判定値)
---
耐圧検査
(試験電圧)
---
絶縁検査
(試験電圧/絶縁抵抗値)
---
瞬断検査
(瞬断検知幅)
160ms.Max
主な機能

サンプリング/本体メモリ/検査開始モード/ステップ検査/自己診断/サーチ/日本語/英語/中国語モード/OK/NG音選択/ON/NG印刷/詳細印刷/外部プリンタコネクタ装備/外部入出力端子装備

サイズ・重さ等
サイズ
W300mm×D200mm×H60mm
重さ
約2.2kg
電源
AC90V~AC240V(50Hz/60Hz)
  • 概要・特長
  • 仕様
  • モデル
  • 付属品
  • ドキュメント
  • オプション

概要

余裕と充実。豊富な実績。

nacman NMC128+は、128ポイントまでのハーネスチェックに求められる機能性能を高次元で実現した「導通チェッカー(ハーネスチェッカー)」です。
ハーネス、ケーブル、コネクタ等の電気検査(受け入れ/製造工程/出荷)の用途でご利用頂けます。
余裕の性能と充実の機能、海外工場での導入実績も豊富な導通チェッカーの「決定版」モデルです。

価格据え置き、低価格!

従来品から部品の見直しで長期サポート製品として一新しました。

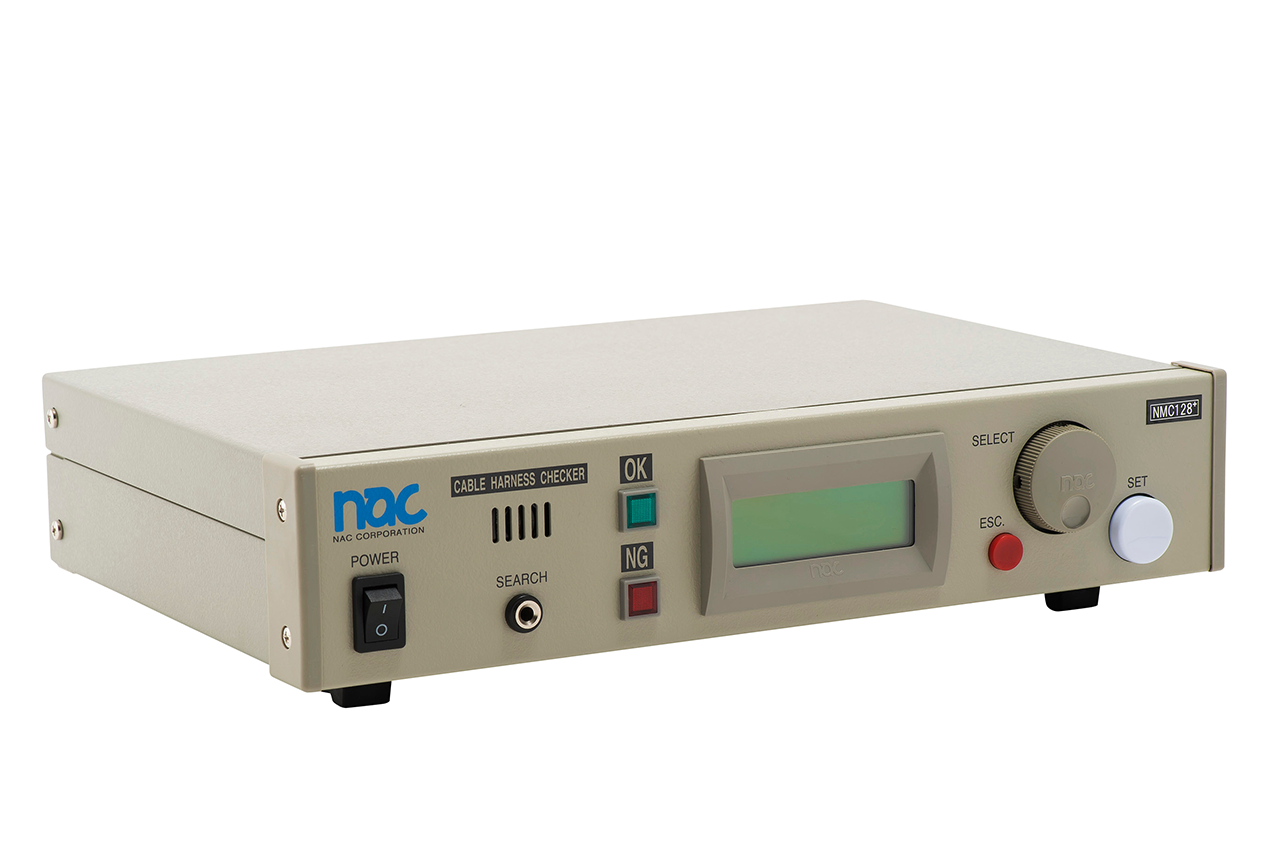

簡単操作

現場の皆さんから好評の「回転ノブ」と「階層メニュー」で操作習得の時間が短縮できます。

高速でストレスフリー

導通検査が超高速。検査時間のストレスを感じさせません。

ワールドワイド対応

電源はAC90V~AC240Vの広範囲で海外工場でもそのまま使用可能です。
表示も【日本語・英語・中国語】がメニューで簡単に切替できます。

多用途なプリンタポート

プリンタポート標準装備で検査結果のテキスト印刷やバーコードなどのラベル印刷が可能です。

PC通信

無料PCソフト『WireExpress』を利用可能。
検査データの保存・作成・編集、検査詳細履歴の自動保存、端子名の変更など様々な機能をご利用頂けます。

安心と信頼の技術

定評のあるデジタル式超高速配線試験方式で検査終了待ちのストレスゼロ。

便利で優れた機能

・スイッチ付きワイヤーハーネスなど状態変化を検査するステップ機能搭載。
・片側バラ線用の進化した2種類(シーケンシャル/ランダム)のサーチ検査を搭載。
・試作品や検査治具等の製作に便利なサーチ機能搭載。
・検査結果はBEEP音と鮮明なLEDで点灯。NG箇所は液晶画面に表示。
・本体内部メモリは余裕の800件の検査データを保存。
・全ての検査端子にサージ保護機能付きで信頼性が更に向上。

更にPCソフトで機能充実

・無制限の検査データの保存。
・試験項目と順番を任意に設定可能。
・端子名を任意に変更可能な読替え機能。
・検査結果の詳細を全て自動的に保存。
・検査結果の実測値をCSV形式で自動的に保存。
・ログインにより管理者と作業者の操作機能を限定、海外でも安心運用。
・個別の自己診断機能で診断の時間短縮。

仕様

バリエーション数 --
導通試験
抵抗試験 --
4線式低抵抗試験 --
AC耐圧試験 --
DC耐圧試験 --
絶縁抵抗試験 --
瞬間断線試験
サーチ試験
サーチ機能
検査ポイント数 128
検査回路数 127
本体メモリ件数 800
USBメモリ件数 --
検査チャンネル --
本体保存イベント件数 --
USB保存イベント件数 --
PC保存イベント件数 --
通信ポート出力イベント件数 --
プリンタ出力イベント件数 --
検査結果出力先 プリンタ

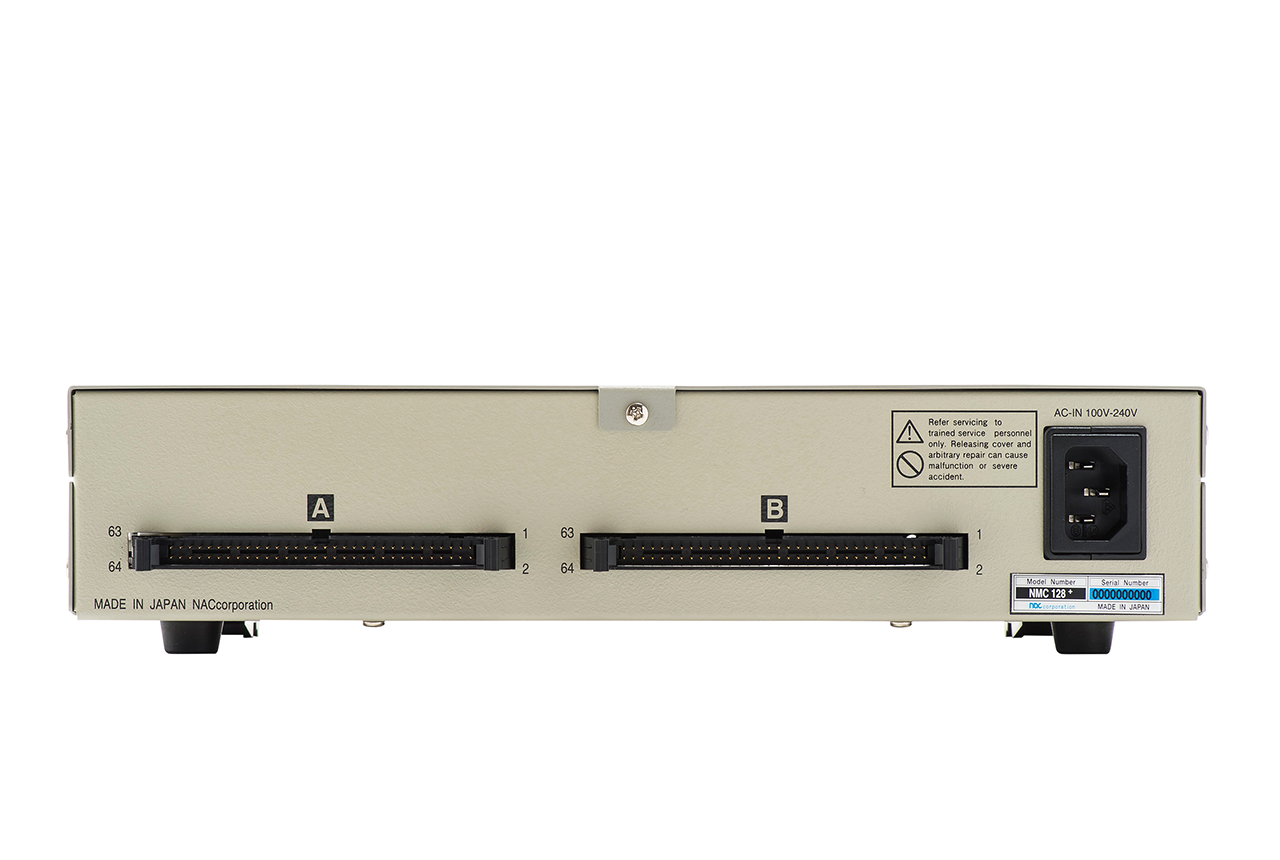

検査コネクタ XG4A-6434
表示方式 LCD
操作方式 回転ノブ/スイッチ
インフォメーション 日本語/中国語/英語

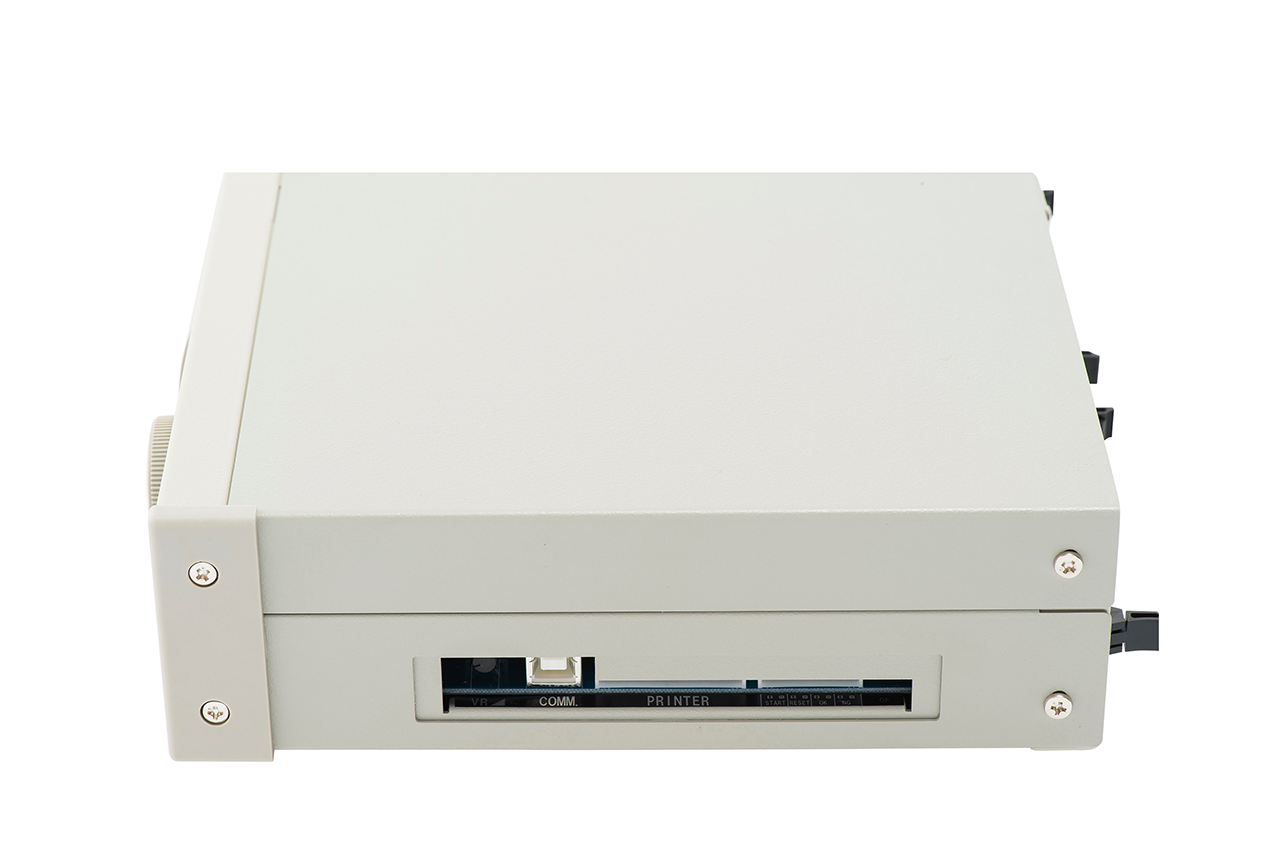

外部プリンタ
外部プリンタ用コネクタ S12B-XH-A

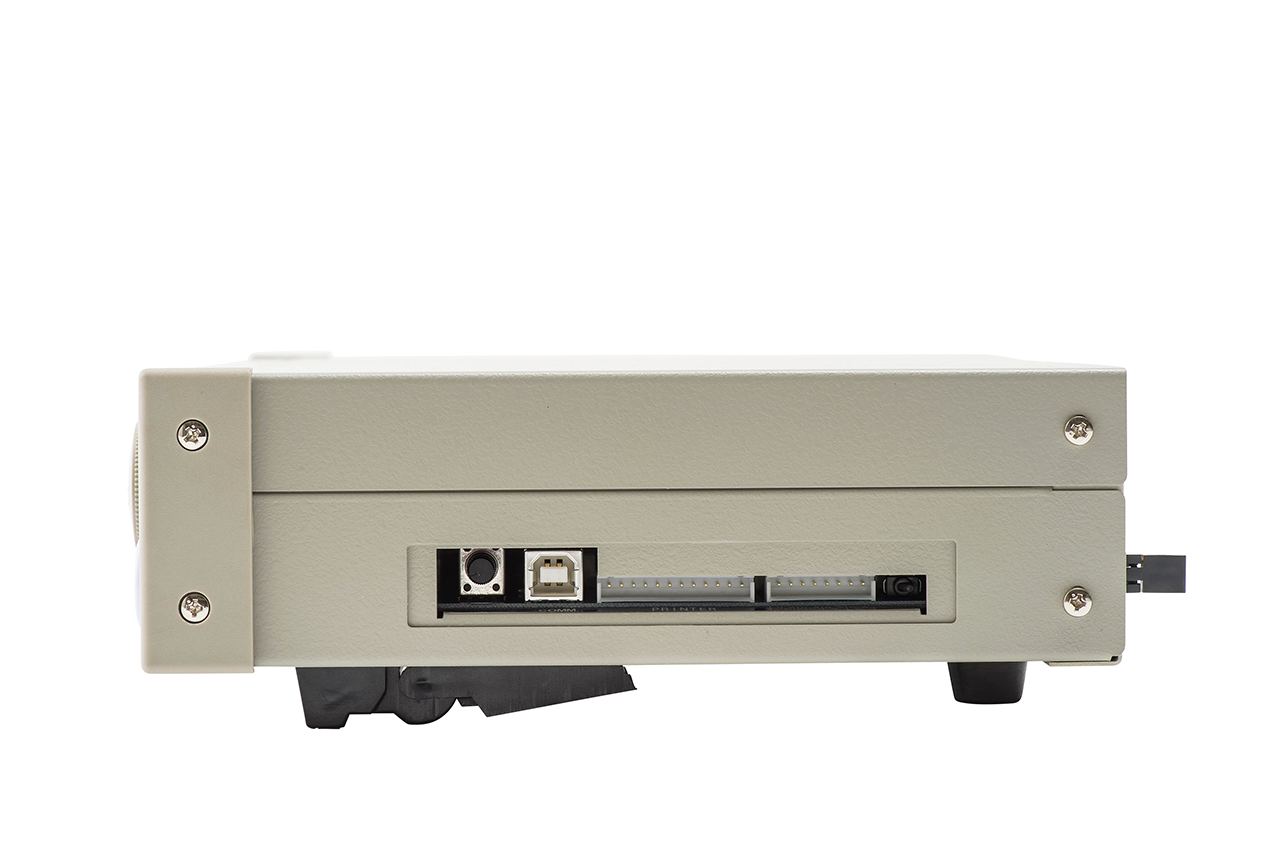

通信ポート
通信コネクタ USB-B
通信方式 USB
USBメモリドライブ --
外部入力 START/RESET
外部出力 OK/NG
ユニット間接続コネクタ --
データ保存期間 50年以上
本体時計電池寿命 5年以上
電源 AC90V~AC240V
外形寸法 W300mm×D200mm×H60mm
本体重量 約2.2kg
使用環境条件 温度:5℃~40℃/湿度:5%~70%
対応PCソフト WireExpress(無料)
検査ポイント増設 --
導通試験電圧 DC3.3V
導通試験電流 0.06mAmax
導通試験判定値 約18KΩ
導通試験時間 1秒以下
抵抗試験電圧 --
抵抗試験電流 --
抵抗試験判定値 --
抵抗試験時間 --
4線式低抵抗試験電圧 --
4線式低抵抗試験電流 --
4線式低抵抗試験判定値 --
4線式低抵抗試験時間 --
AC耐圧試験電圧 --
AC耐圧遮断電流 --
AC耐圧試験時間 --
AC耐圧印加方式 --
DC耐圧試験電圧 --
DC耐圧遮断電流 --
DC耐圧試験時間 --
DC耐圧印加方式 --
絶縁抵抗試験電圧 --
絶縁抵抗試験判定値 --
絶縁抵抗試験時間 --
絶縁抵抗印加方式 --
瞬間断線試験電圧 DC3.3V
瞬間断線試験電流 0.06mAmax
瞬間断線試験判定値 約18KΩ
瞬間断線検知幅 160msec以上
瞬間断線試験時間 2秒~999秒(または停止まで)
瞬間断線試験方式 スキャン方式

モデル

型名 検査ポイント 筐体サイズ 価格 標準納期
NMC128+ 128 W300mm×D200mm×H60mm ¥128,000 約2週間

本体以外の付属品

検査用ケーブル NMCBL-64-0.8C(2本付属)
電源ケーブル NMCBL-PWR 1本(2P/3Pプラグ付)
サーチ棒 NM-SRH-PEN(1本付属:色不定)
クイックリファレンスマニュアル/製品保証書 1部

ドキュメント

仕様書 NMC plus Specification Vol1Rel2
オペレーションマニュアル NMC plus STD Operation Manual Vol1Rel2 (※マイページからログインしてダウンロードください。)
非該当確認書 NMC128+
カタログ 総合カタログ
