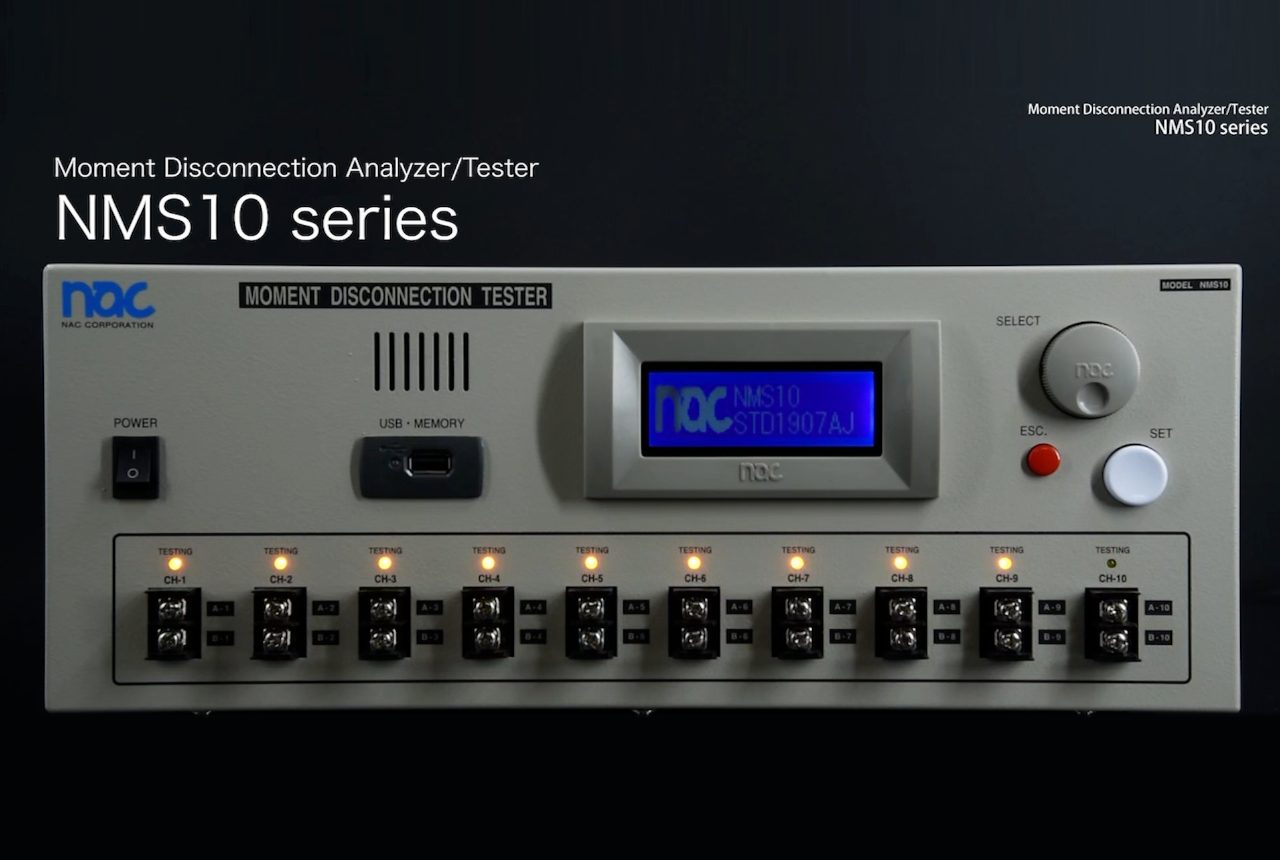

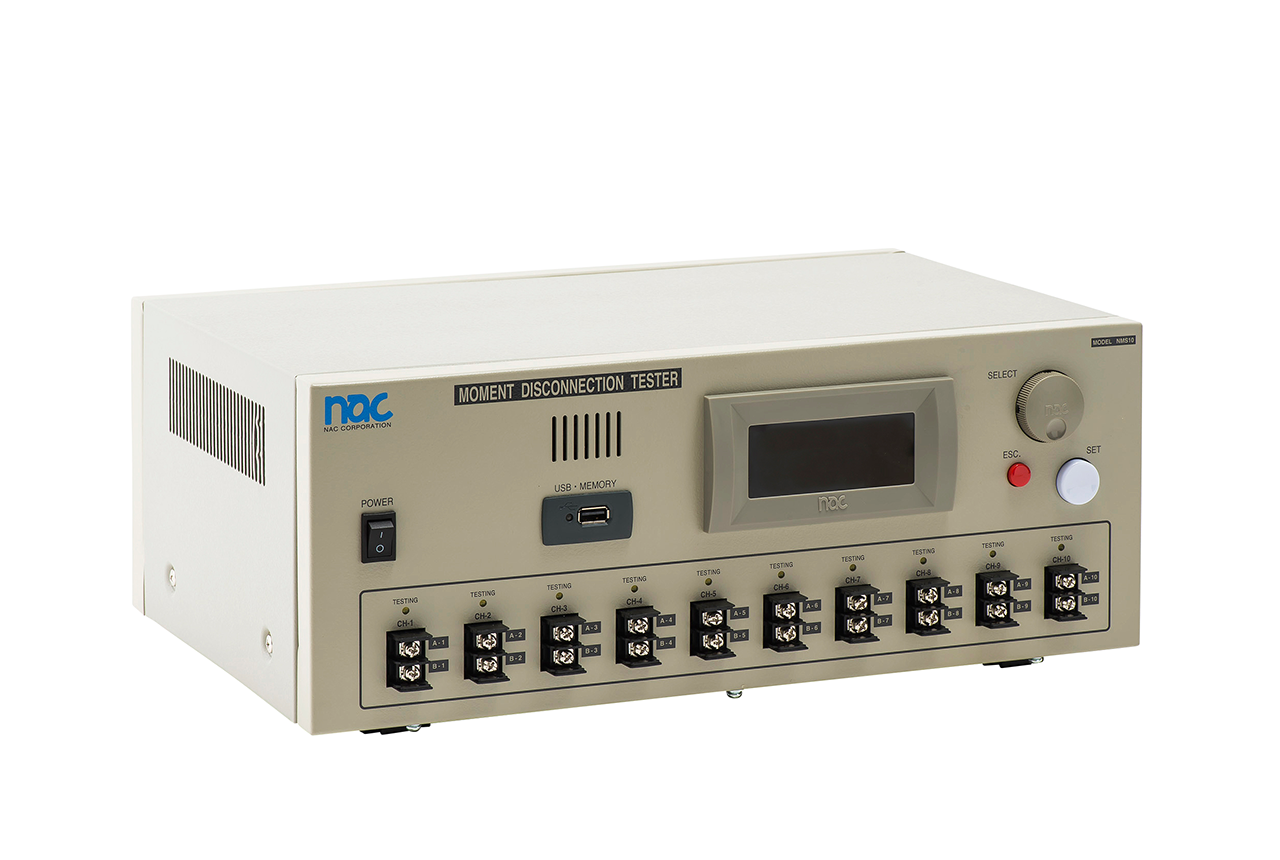

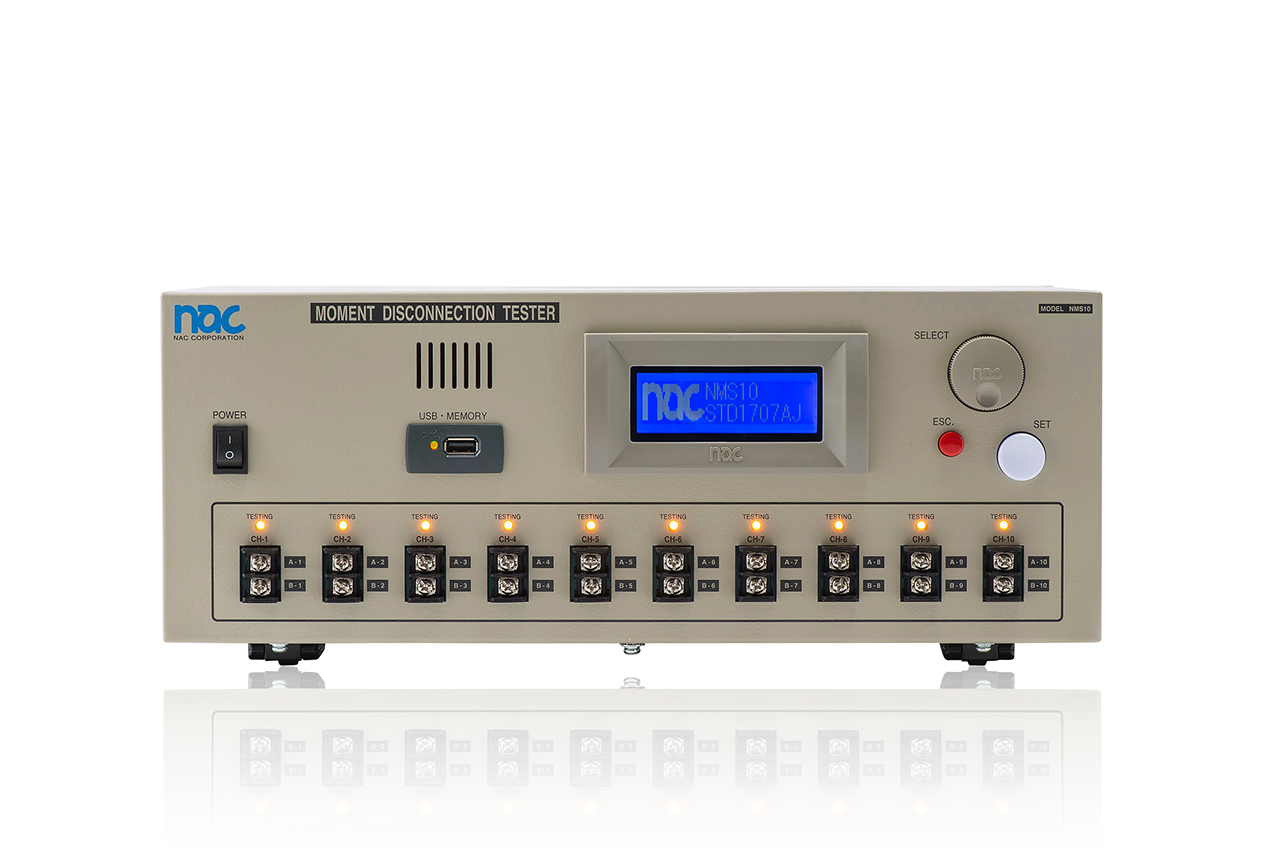

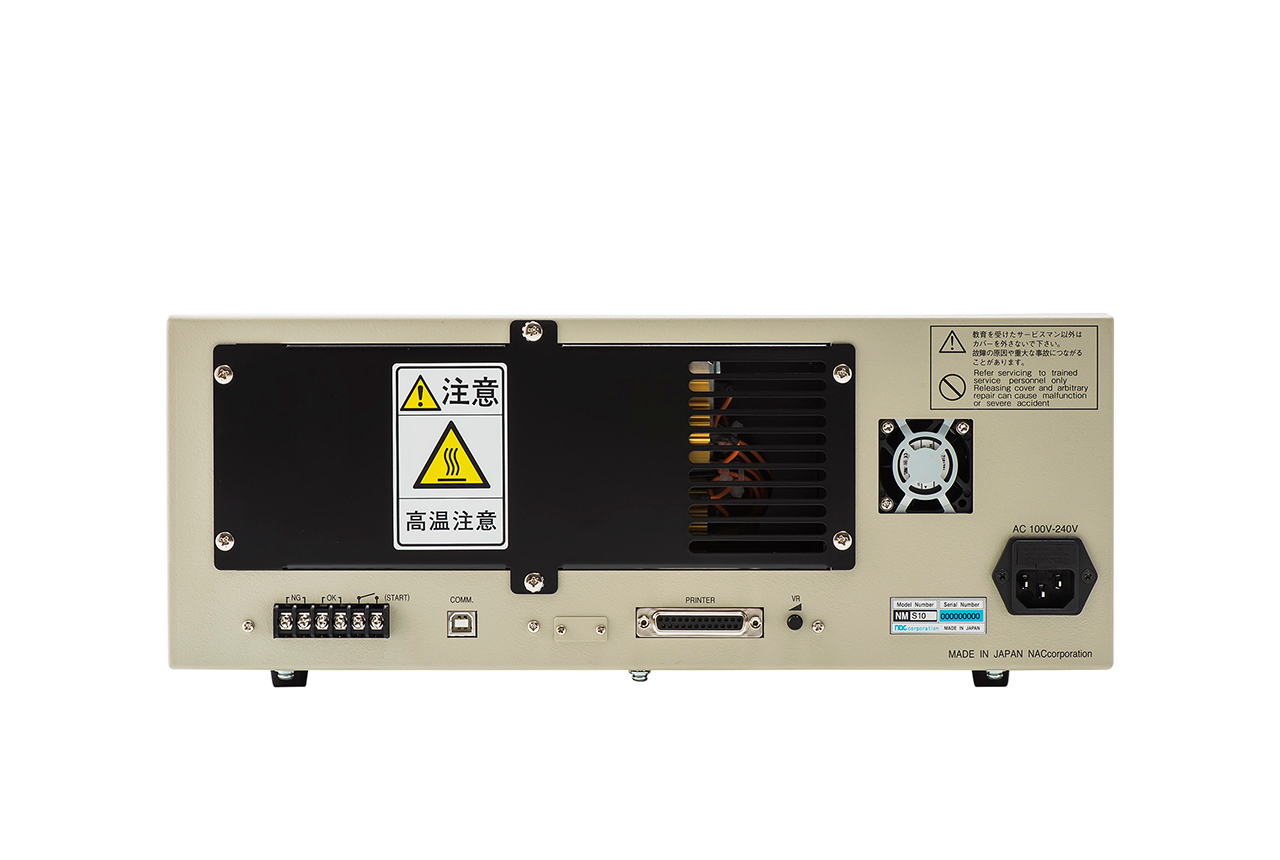

NMS10

瞬間断線をリアルタイムに捉えて逃さない。

瞬間断線をリアルタイムにそして長時間にわたり監視し、現象をロギングしていきます。また、OK/NG判定を目的とした量産ラインにも対応しています。

最大チャネル数

10チャンネル

¥880,000

受注後約2週間以内に発送(日本国内:送料無料)

カタログダウンロード カスタマイズサービス

主な検査
導通検査
(導通判定値)
---
抵抗検査
(抵抗判定値)
---
耐圧検査
(試験電圧)
---
絶縁検査
(試験電圧/絶縁抵抗値)
---
瞬断検査
(瞬断検知幅)
0.1μs.~99.9μs.
主な機能

本体メモリ/チャンネル別設定/自己診断/日本語/英語/中国語モード/OK/NG音選択/詳細印刷/振動機用信号出力モード/時計カレンダー搭載/USBメモリドライブ搭載/PC通信用USBポート搭載/外部プリンタコネクタ装備/外部入出力端子装備

サイズ・重さ等
サイズ
W400mm×D260mm×H150mm
重さ
約8.5kg
電源
AC90V~AC240V(50Hz/60Hz)
  • 概要・特長
  • 仕様
  • モデル
  • 付属品
  • ダウンロード
  • オプション

概要

製品評価から量産ラインまで対応したのロギング型瞬間断線検査器

NMS10は、ハーネス・ケーブル・コネクタ等の電気特性試験に求められる、瞬間断線の試験・評価・解析に特化した瞬間断線専用検査器です。特に長時間にわたるコネクタの瞬間断線評価に実力を発揮します。
また、ON/NG判定を目的とした量産ラインにも対応しており、瞬間断線試験において幅広い性能と機能を備えています。
自動車・航空機・鉄道・建機・船舶等の振動環境にさらされるコネクタやワイヤーハーネスの試験において国内外で高い評価を頂いております。

オールインワンで設備コストを低減

瞬間断線試験に必要な機能をひとつにまとめました。市販のオシロスコープ等を応用した構成に比べコスト的に有利です。

簡単操作

現場の皆さんから好評の「回転ノブ」と「階層メニュー」で操作習得の時間が短縮できます。

連続した大量の現象にも充分に対応

本体内に12,000イベント(現象発生数)をリアルタイムに保存、それらをUSBやPCへ転送します。

ワールドワイド対応

電源はAC90V~AC240Vの広範囲で海外工場でもそのまま使用可能です。
表示も【日本語・英語・中国語】がメニューで簡単に切替できます。

USBドライブ標準搭載

USBメモリに瞬間断線現象の詳細を保存しPCソフトでグラフィカルに再現できます。
検査器本体のファームウェアのアップデートも可能です。

多用途なプリンタポート

プリンタポート標準装備で瞬間断線現象の詳細を印刷可能です。

PC通信

PCソフト『MD Analyzer』が標準で付属。
瞬間断線の現象解析に実力を発揮します。

FPGA採用でコンパクトな本体

FPGA採用で主要回路を圧縮。コンパクトな筐体構造にしました。移動も楽で設置が簡単です。

安心と信頼の技術

機器内の温度上昇を監視し、万が一放熱ファンが停止しても自動的に運転停止する回路保護機能を装備、長時間の連続試験でも安心です。

優れた性能

・全10チャンネル同時並列監視
・試験電流の切替が可能(1A/100mA/10mA)
・瞬間断線の判定抵抗値の設定が可能(1Ω~5KΩ)
・瞬断検知幅の設定が可能(0.1μs~99.9μs)
・長時間の瞬断現象の保存が可能(1秒~999時間59分59秒)

PCソフトで最高のパフォーマンスを発揮

・無制限の検査データの保存。
・試験項目を任意に設定可能。
・瞬間断線現象をリアルタイムにグラフィック表示。
・長時間の瞬間断線現象を時系列にグラフィックに再現。
・検査結果の詳細を全て自動的に保存。
・検査結果の詳細データをCSV形式出力。
・ログインにより管理者と作業者の操作機能を限定、海外でも安心運用。
・自己診断機能で安心の運用。

仕様

バリエーション数 --
導通試験 --
抵抗試験 --
4線式低抵抗試験 --
AC耐圧試験 --
DC耐圧試験 --
絶縁抵抗試験 --
瞬間断線試験 --
サーチ試験 --
サーチ機能 --
検査ポイント数 10
検査回路数 10
本体メモリ件数 256
USBメモリ件数 65536
検査チャンネル
本体保存イベント件数 12000
USB保存イベント件数 10000000
PC保存イベント件数 無制限
通信ポート出力イベント件数 無制限
プリンタ出力イベント件数 無制限
検査結果出力先 USBメモリ/通信ポート/プリンタ
検査コネクタ ML-270-S1B3YF
表示方式 LCD
操作方式 回転ノブ/スイッチ
インフォメーション 日本語/中国語/英語
外部プリンタ
外部プリンタ用コネクタ
通信ポート USB
通信コネクタ USB-B
通信方式 USB
USBメモリドライブ
外部入力 START
外部出力 OK/NG
ユニット間接続コネクタ --
データ保存期間 50年以上
本体時計電池寿命 5年以上
電源 AC90V~AC240V
外形寸法 W400mm×D260mm×H150mm
本体重量 約8.5kg
使用環境条件 温度:5℃~40℃/湿度:5%~70%
対応PCソフト MD Analyzer(付属)
検査ポイント増設 --
導通試験電圧 --
導通試験電流 --
導通試験判定値 --
導通試験時間 --
抵抗試験電圧 --
抵抗試験電流 --
抵抗試験判定値 --
抵抗試験時間 --
4線式低抵抗試験電圧 --
4線式低抵抗試験電流 --
4線式低抵抗試験判定値 --
4線式低抵抗試験時間 --
AC耐圧試験電圧 --
AC耐圧遮断電流 --
AC耐圧試験時間 --
AC耐圧印加方式 --
DC耐圧試験電圧 --
DC耐圧遮断電流 --
DC耐圧試験時間 --
DC耐圧印加方式 --
絶縁抵抗試験電圧 --
絶縁抵抗試験判定値 --
絶縁抵抗試験時間 --
絶縁抵抗印加方式 --
瞬間断線試験電圧 DC12V
瞬間断線試験電流 10mA~1A
瞬間断線試験判定値 1Ω~5KΩ
瞬間断線検知幅 0.1~99.9μsec.
瞬間断線試験時間 1秒~999時間(NGまたは停止まで)
瞬間断線試験方式 コンカレント方式

モデル

型名 検査ポイント 筐体サイズ 価格 標準納期
NMS10 10 W400mm×D260mm×H150mm ¥880,000 約2週間

本体以外の付属品

検査用ケーブル --
電源ケーブル NMCBL-PWR 1本(2P/3Pプラグ付)
サーチ棒 --
校正書類 校正証明書/検査成績書/トレーサビリティ体系図(各1部)
製品保証書 1部
オペレーションマニュアル CD

ドキュメント

仕様書 NMS10 Specification Vol1Rel1
オペレーションマニュアル NMS Operation Manual Vol1Rel1 (※マイページからログインしてダウンロードください。)
非該当確認書 NMS10
カタログ 総合カタログ

PC

PC

ハーネス検査器接続用PC(15インチノートパソコン)

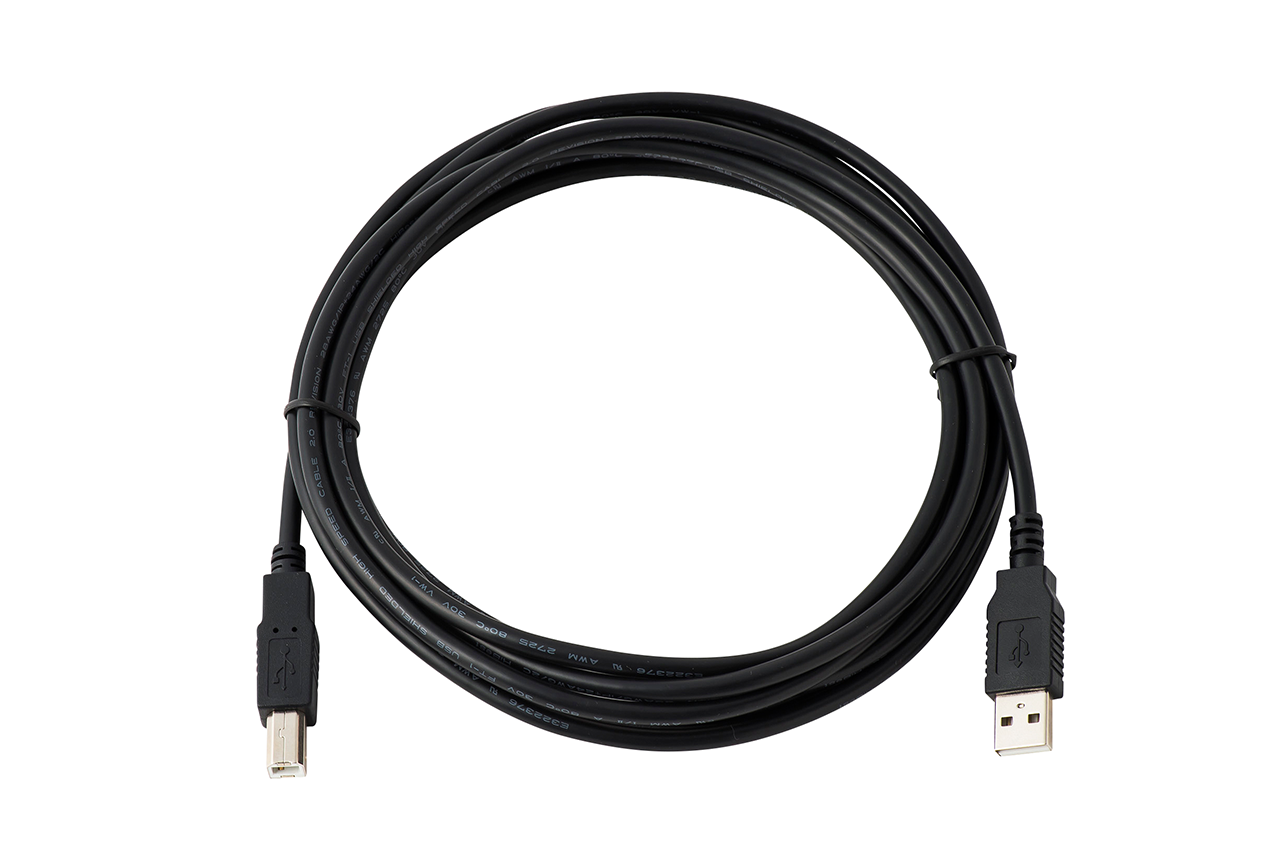

NMCBL-COM
