NMK series

  • 導通検査
  • 抵抗検査
  • 耐圧検査
  • 絶縁検査
  • 瞬断検査

衝撃価格。性能抜群。安定稼動。

多くのユーザー様に高い評価をいただいている「人気No.1のハーネスマルチテスタ(高電圧ハーネスチェッカー)」NMG+の上位機種です。画面表示や操作もNMG+と同様に簡単です。

最大検査ポイント数

32~1024ポイント(32ポイント単位)

運用方法

検査器単体 / PC通信 WireExpress Hi-Pot / USB

¥438,000(32ポイント) 〜 ¥4,308,000(1024ポイント)

受注後約2~4週間以内に発送(日本国内:送料無料)

カタログダウンロード カスタマイズサービス 非該当証明書

見積依頼はこちら

  • 概要・特長
  • 仕様
  • モデル
  • 付属品
  • ドキュメント
  • オプション
  • カスタマイズ

概要

信頼と実績が築く “高電圧ハーネステスタ” の 業界スタンダード

nacman NMKシリーズは、ハーネス・ケーブル・コネクタ等の電気特性試験に求められる、5つの試験(導通/抵抗/瞬断/耐圧/絶縁)を1台で実行できる「マルチハーネステスタ」です。
ハーネス、ケーブル、コネクタ、FPC、ベアボード、タッチパネルなどの電気検査(受入/製造工程/出荷/性能試験)などの用途でご利用いただけます。
ナックコーポレーション製品の持つ優れた信頼性、操作性、メンテナンス性を継承しているNMKシリーズは、NMG+の上位機種として世界各国の様々な業界で数多くご利用いただいている、高電圧ハーネステスタの「スタンダード」モデルです。

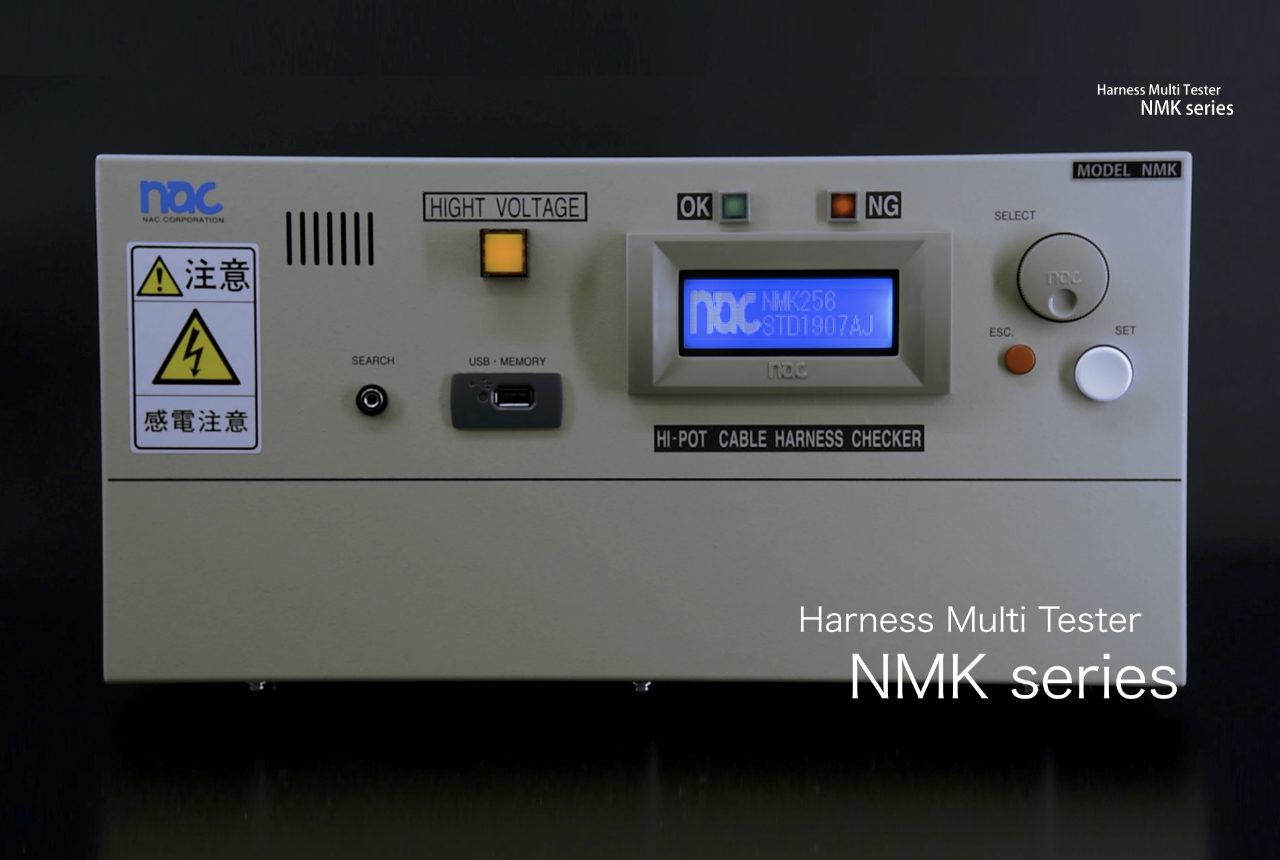

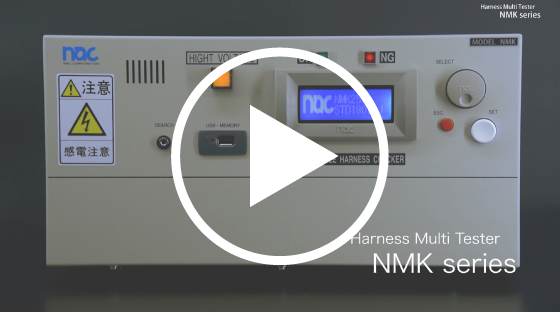

ハーネスマルチテスター(ハーネスチェッカー) nacman NMKのプロモーション動画

ハーネスマルチテスタNMK 全機能紹介動画

全機能紹介動画でハーネスマルチテスタNMKの操作をすべて確認できます。
通常の検査はもちろん、OK待ち機能、STEP検査、各機能や自己診断を紹介しています。
ナックコーポレーションのハーネス検査器の特徴はシンプルな操作と圧倒的な検査スピードです。
良品ハーネスから”サンプリング”によって検査データを短時間で作成。導入後すぐに検査ができることは、既にご利用いただいているユーザー様はもちろん、新たに導入検討中の皆さまへも非常に好評です。
全機能紹介動画は、操作者様の育成にも活用いただけます。
検査の概念や、操作についてのさらなるご説明は”ラーニングセンター”にてご確認いただけます。
*検査器の検査仕様によって設定画面などが異なります。ご留意ください。

ラーニングセンターへ

ハーネス検査用PCソフトウェア WireExpress Hi-Pot 機能紹介

ハーネス検査用PCソフトウェア WireExpress Hi-Potに接続が可能です。
検査はもちろんデータや履歴管理、その他複雑な検査を実現するための設定が可能です。
動画にて簡潔にご確認いただけます。

WireExpress Hi-Pot ページへ


超低価格。従来比で約70%プライスダウン

業界最上位クラスのスペックを装備しながらも価格と性能の両立を実現しました。

簡単操作

現場の皆さんから好評の「回転ノブ」と「階層メニュー」で操作習得の時間が短縮できます。

高速で高率的な試験方式

導通検査が超高速。配線が多くなればなるほどその真価を発揮します。
耐圧/絶縁検査が高効率。高電圧印加方式は、それぞれの配線データに基づいて全試験回路を最少回数で行う【Log2】や【マトリックス】【スキャン】【フラット】の4方式を用意。更にNG時には【自動遷移】や【NGサーチ】を行えます。

ワールドワイド対応

電源はAC90V~AC240Vの広範囲で海外工場でもそのまま使用可能です。表示も【日本語・英語・中国語】がメニューで簡単に切替できます。

USBドライブ標準搭載

USBメモリを用いた検査はもちろんのこと、USBメモリと本体間で検査データのアップロード/ダウンロードやUSBメモリに検査履歴の自動保存をしたり、検査器本体のファームウェアのアップデートも可能です。

多用途なプリンタポート

プリンタポート標準装備で検査結果のテキスト印刷やバーコードなどのラベル印刷が可能です。

PC通信

無料PCソフト『WireExpress Hi-Pot』を利用可能。検査データの保存、作成、編集、検査詳細履歴の自動保存、端子名の変更、高電圧印加端子の指定、任意回路の抵抗値測定など様々な機能をご利用いただけます。

フォトモスリレー採用で「超長寿命」を実現

高電圧スキャナに特別仕様の「フォトモスリレー」を採用し、AC1000V/DC1000Vまでの試験を可能にしました。
通常のメカリレーに比べ機械的、電気的寿命のないフォトモスリレーを採用することで長寿命化を実現しております。
当社は30年以上前からフォトモスリレーを採用しており、故障が非常に少なく、ほぼメンテナンスフリーで世界各国の多くのユーザーから高い評価と信頼を得ています。

安心と信頼の技術

交流1サイクルで負荷変動に反応する高速電圧制御、78μsの微小時間放電を捉える電流測定、
長期安定を可能にした自動補正機能と隠れた技術が再現性の高い確実な試験を可能にし、更に被検査物への電気的ストレスを最小限にしています。

便利で優れた機能

・導通判定抵抗値の設定可能。
・抵抗値測定を搭載。
・スイッチ付きワイヤーハーネスなど状態変化を検査するステップ機能搭載。
・片側バラ線用の進化した2種類(シーケンシャル/ランダム)のサーチ検査を搭載。
・試作品や検査治具等の製作に便利なサーチ機能搭載。
・検査結果はBEEP音と鮮明なLEDで点灯。NG箇所は液晶画面に表示。
・本体内部メモリは454件(NMG64)、USBメモリには65536件の検査データを保存。
・すべての検査端子にサージ保護機能付きで信頼性が更に向上。

更にPCソフトで機能充実

・無制限の検査データの保存。
・試験項目と順番を任意に設定可能。
・端子名を任意に変更可能な読替え機能。
・高電圧印加端子を個別指定可能。
・導通抵抗上/下限値を各配線毎に個別設定可能。
・検査結果の詳細を全て自動的に保存。
・検査結果の実測値をCSV形式で自動的に保存。
・ログインにより管理者と作業者の操作機能を限定、海外でも安心運用。
・個別の自己診断機能で診断の時間短縮。

主な検査仕様

導通検査
(導通判定値)
200Ω~20KΩ
抵抗検査
(抵抗判定値)
1Ω~20KΩ
耐圧検査
(試験電圧)
AC50Vrms~AC1000Vrms
絶縁検査
(試験電圧/絶縁抵抗値)
DC50V~DC1000V/10MΩ~1000MΩ
瞬断検査
(瞬断検知幅)
0.1μs.~100μs.

詳細仕様

バリエーション数 32
導通試験
抵抗試験
4線式低抵抗試験 --
AC耐圧試験
DC耐圧試験 --
絶縁抵抗試験
瞬間断線試験
サーチ試験
サーチ機能
検査ポイント数 32~512
検査回路数 31~511
本体メモリ件数 1021~119
USBメモリ件数 65536
検査チャンネル --
本体保存イベント件数 --
USB保存イベント件数 --
PC保存イベント件数 --
通信ポート出力イベント件数 --
プリンタ出力イベント件数 --
検査結果出力先 USBメモリ/プリンタ
検査コネクタ XG4A-6434(32pinに改造)
表示方式 LCD
操作方式 回転ノブ/スイッチ
インフォメーション 日本語/中国語/英語
外部プリンタ
外部プリンタ用コネクタ DSUB-25S
通信ポート
通信コネクタ USB-B
通信方式 USB
USBメモリドライブ
外部入力 START
外部出力 OK/NG
ユニット間接続コネクタ --
データ保存期間 50年以上
本体時計電池寿命 5年以上
電源 AC90V~AC240V
外形寸法 W400mm×D270mm×H120mm~348mm
本体重量 約7.5kg~29kg
使用環境条件 温度:5℃~40℃/湿度:5%~60%
対応PCソフト WireExpress Hipot(無料)
検査ポイント増設
導通試験電圧 DC4V~DC12V
導通試験電流 2.2mA~6.6mA
導通試験判定値 200Ω~20KΩ
導通試験時間 4msec×ポイント数
抵抗試験電圧 DC2.5V
抵抗試験電流 1.3mA~2mA
抵抗試験判定値 1Ω~20KΩ
抵抗試験時間 64msec×回路数
4線式低抵抗試験電圧 --
4線式低抵抗試験電流 --
4線式低抵抗試験判定値 --
4線式低抵抗試験時間 --
AC耐圧試験電圧 AC50V~AC1000V
AC耐圧遮断電流 0.5mA~5mA
AC耐圧試験時間 0.1秒~99.9秒
AC耐圧印加方式 Log2/Matrix/Flat/Scan/Search
DC耐圧試験電圧 --
DC耐圧遮断電流 --
DC耐圧試験時間 --
DC耐圧印加方式 --
絶縁抵抗試験電圧 DC50V~DC1000V
絶縁抵抗試験判定値 10MΩ~1000MΩ
絶縁抵抗試験時間 0.1秒~99.9秒
絶縁抵抗印加方式 Log2/Matrix/Flat/Scan/Search
瞬間断線試験電圧 DC4V~DC10V
瞬間断線試験電流 2.2mA~17mA
瞬間断線試験判定値 --
瞬間断線検知幅 0.1~100μsec.
瞬間断線試験時間 2秒~999秒(または停止まで)
瞬間断線試験方式 タイムシェアリング方式

モデル

型名 検査ポイント 筐体サイズ 価格 標準納期

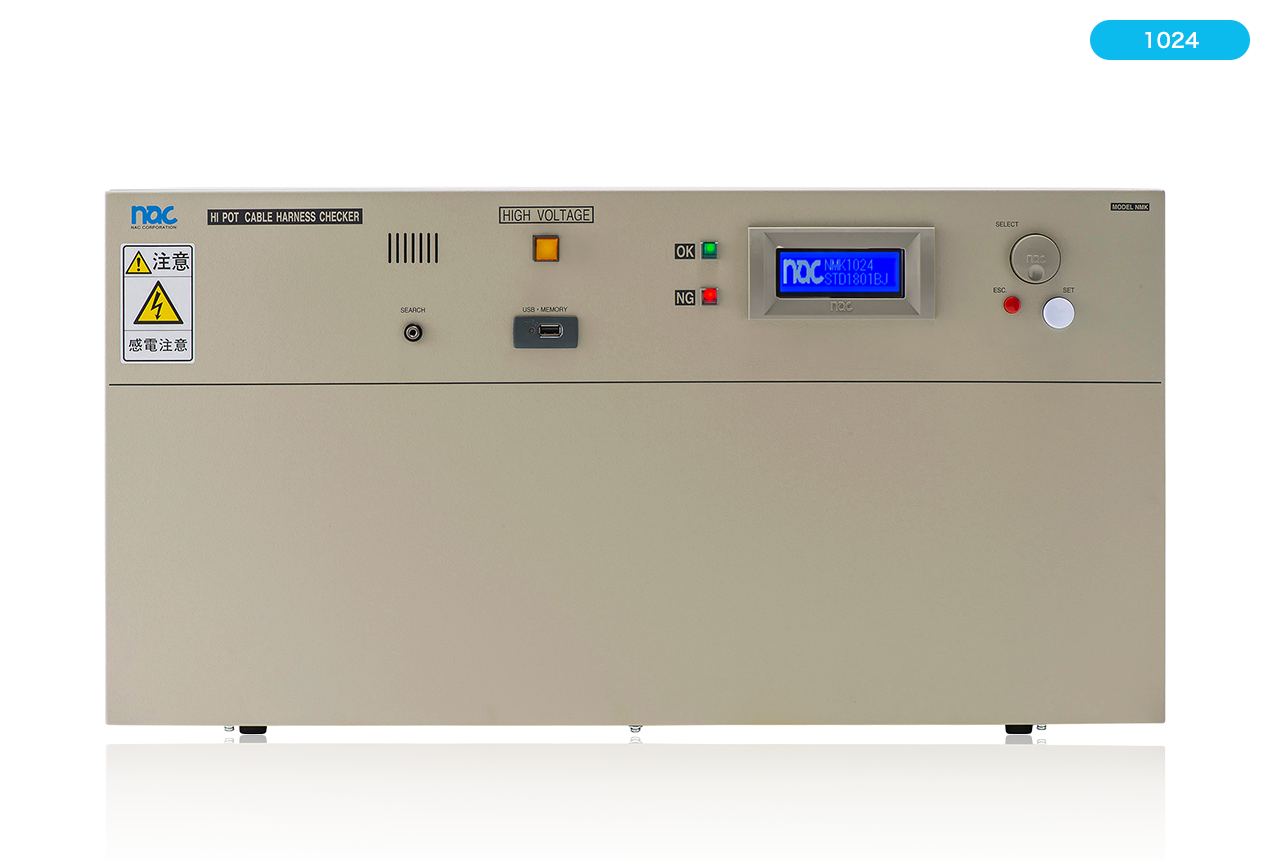

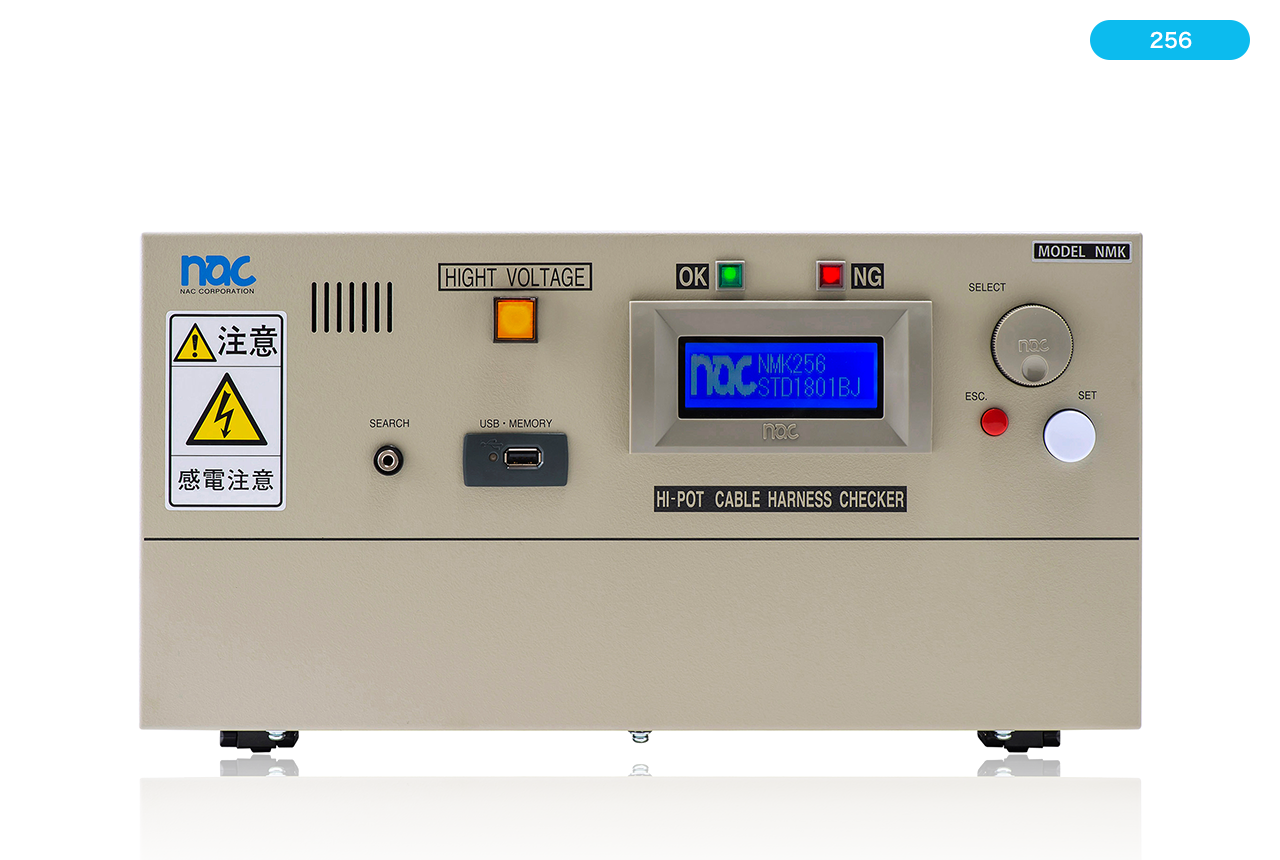

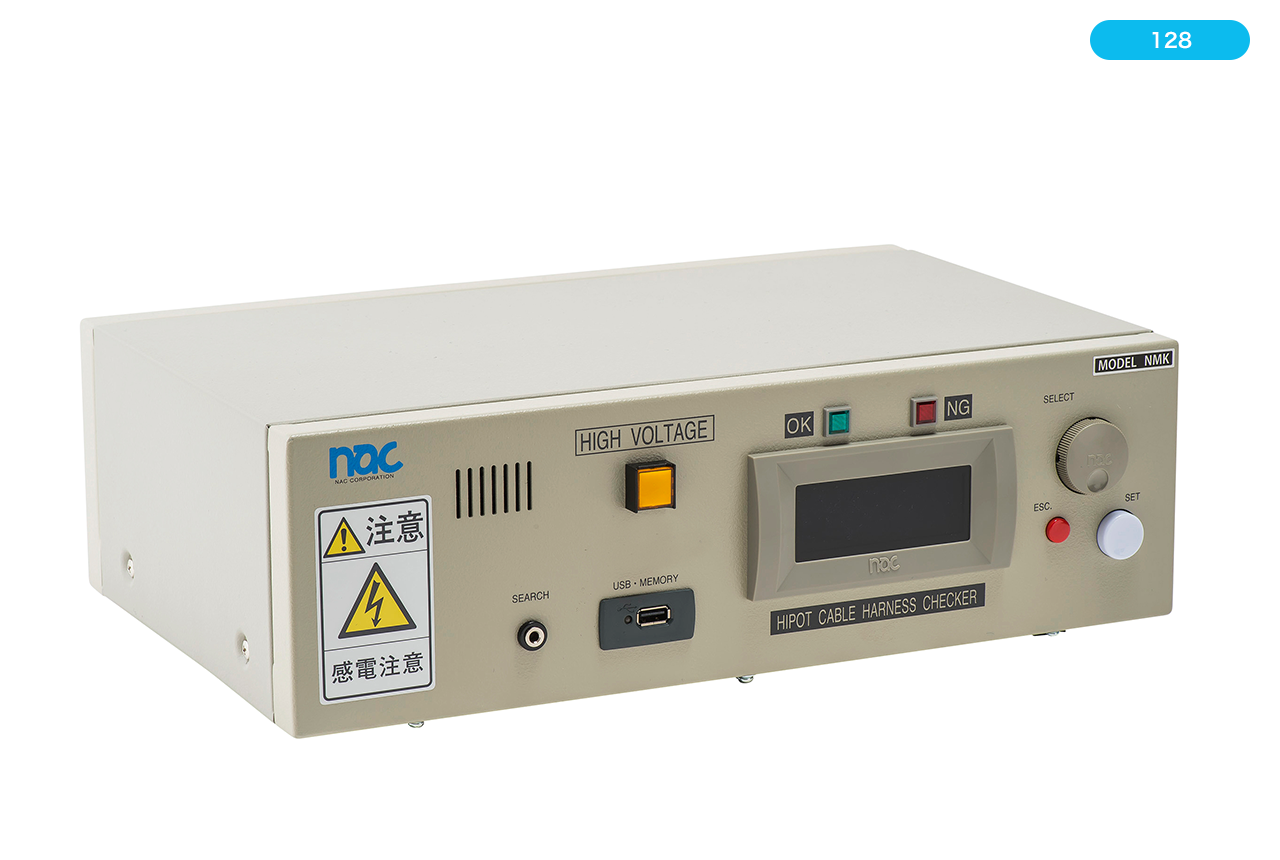

NMK32 32 W400mm×D270mm×H120mm ¥438,000 約2週間
NMK64 64 W400mm×D270mm×H120mm ¥558,000 約2週間
NMK96 96 W400mm×D270mm×H120mm ¥678,000 約2週間

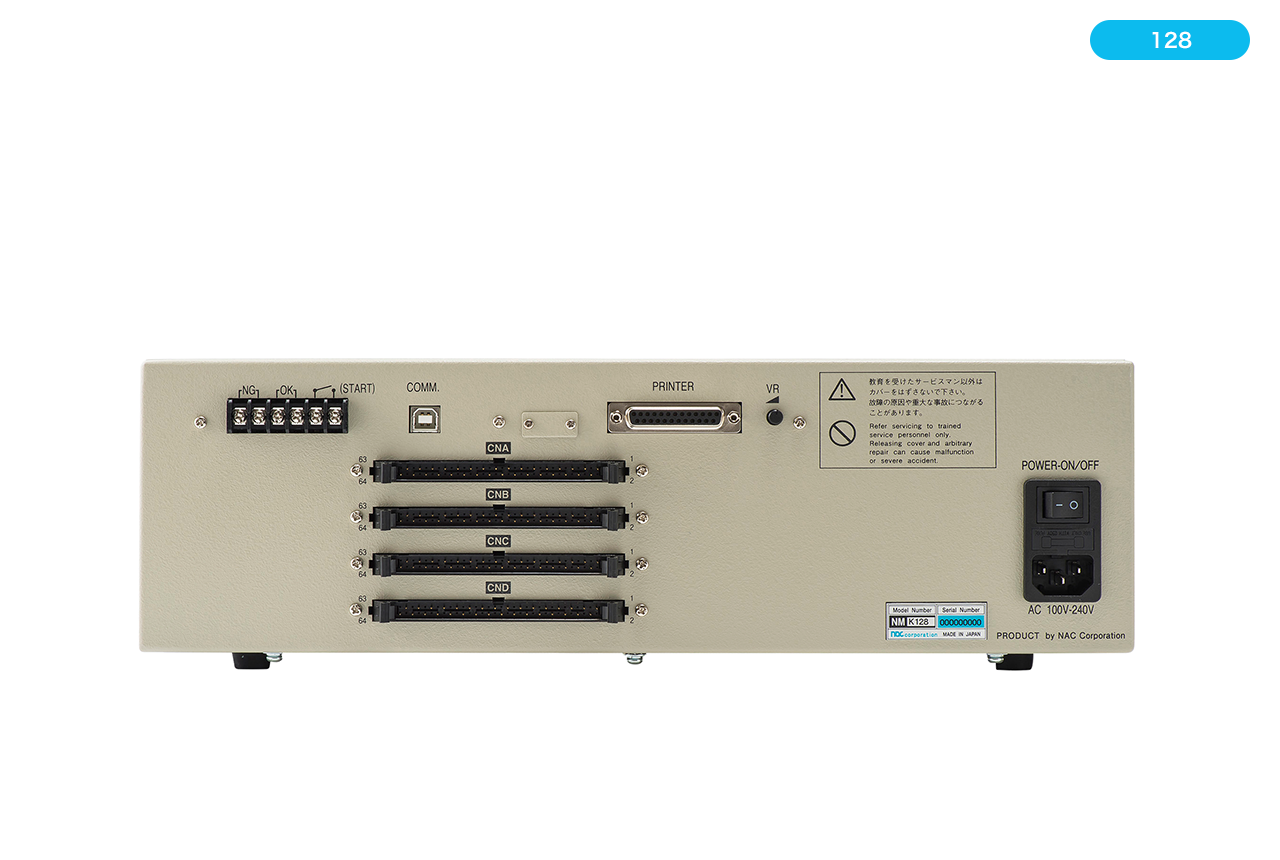

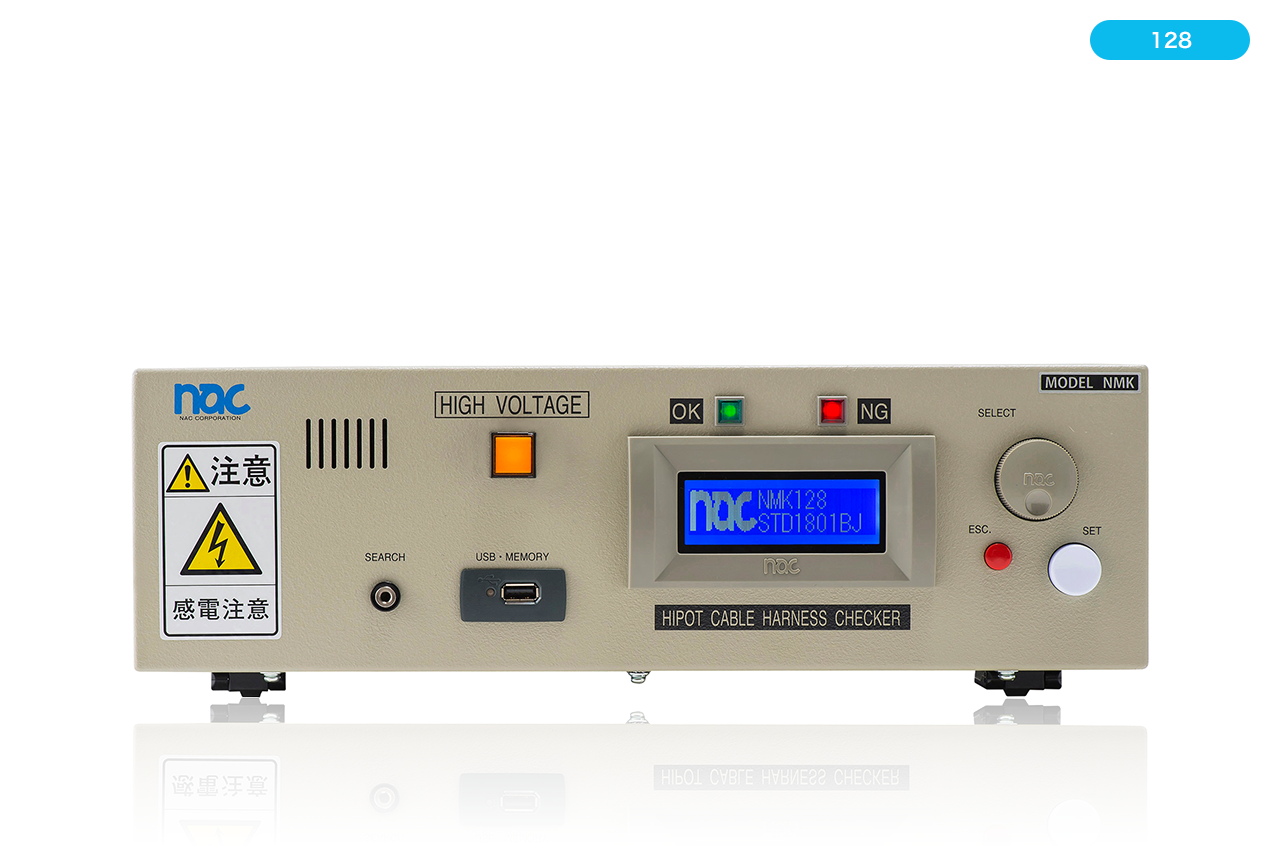

NMK128 128 W400mm×D270mm×H120mm ¥798,000 約2週間
NMK160 160 W400mm×D270mm×H196mm ¥968,000 約4週間
NMK192 192 W400mm×D270mm×H196mm ¥1,088,000 約4週間
NMK224 224 W400mm×D270mm×H196mm ¥1,208,000 約4週間

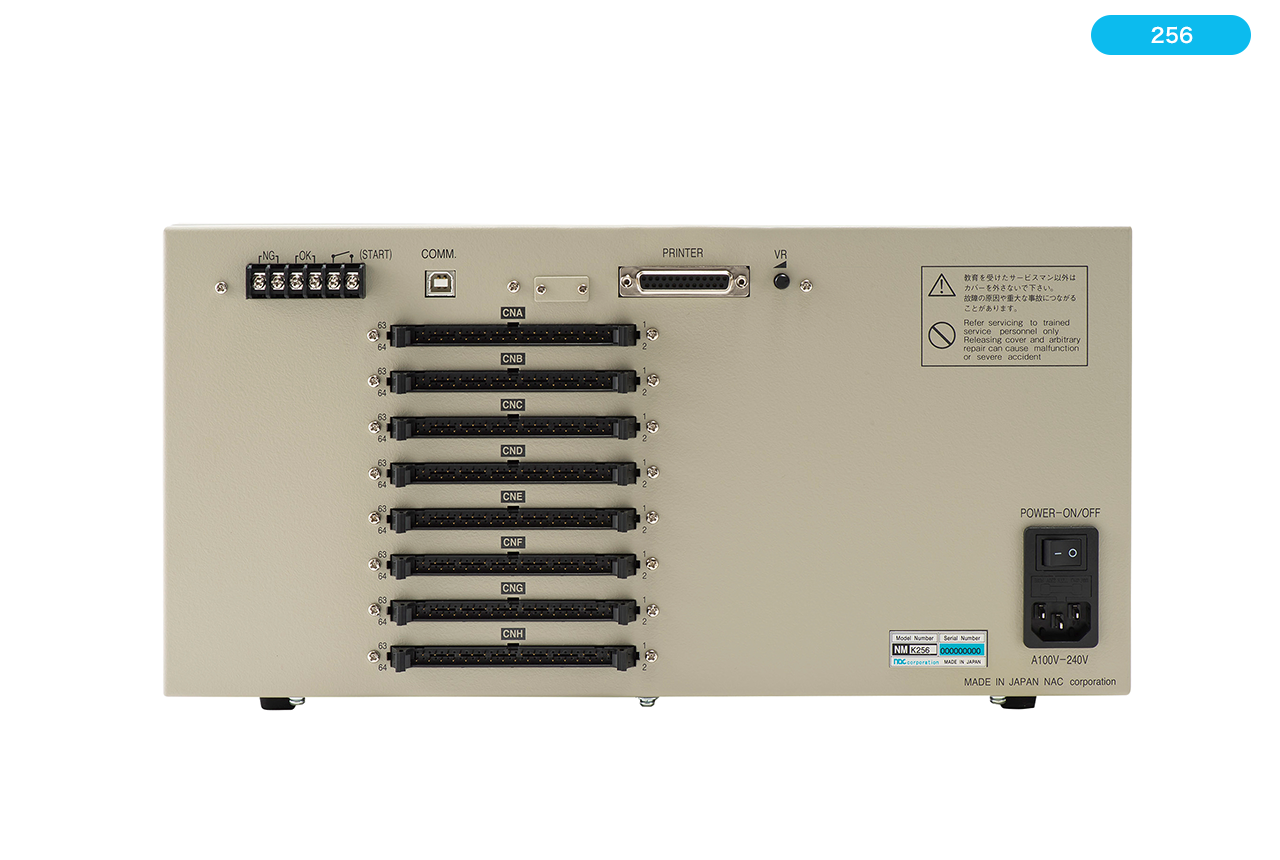

NMK256 256 W400mm×D270mm×H196mm ¥1,328,000 約4週間
NMK288 288 W400mm×D270mm×H348mm ¥1,498,000 約4週間
NMK320 320 W400mm×D270mm×H348mm ¥1,618,000 約4週間
NMK352 352 W400mm×D270mm×H348mm ¥1,738,000 約4週間
NMK384 384 W400mm×D270mm×H348mm ¥1,858,000 約4週間
NMK416 416 W400mm×D270mm×H348mm ¥1,978,000 約4週間
NMK448 448 W400mm×D270mm×H348mm ¥2,098,000 約4週間
NMK480 480 W400mm×D270mm×H348mm ¥2,218,000 約4週間

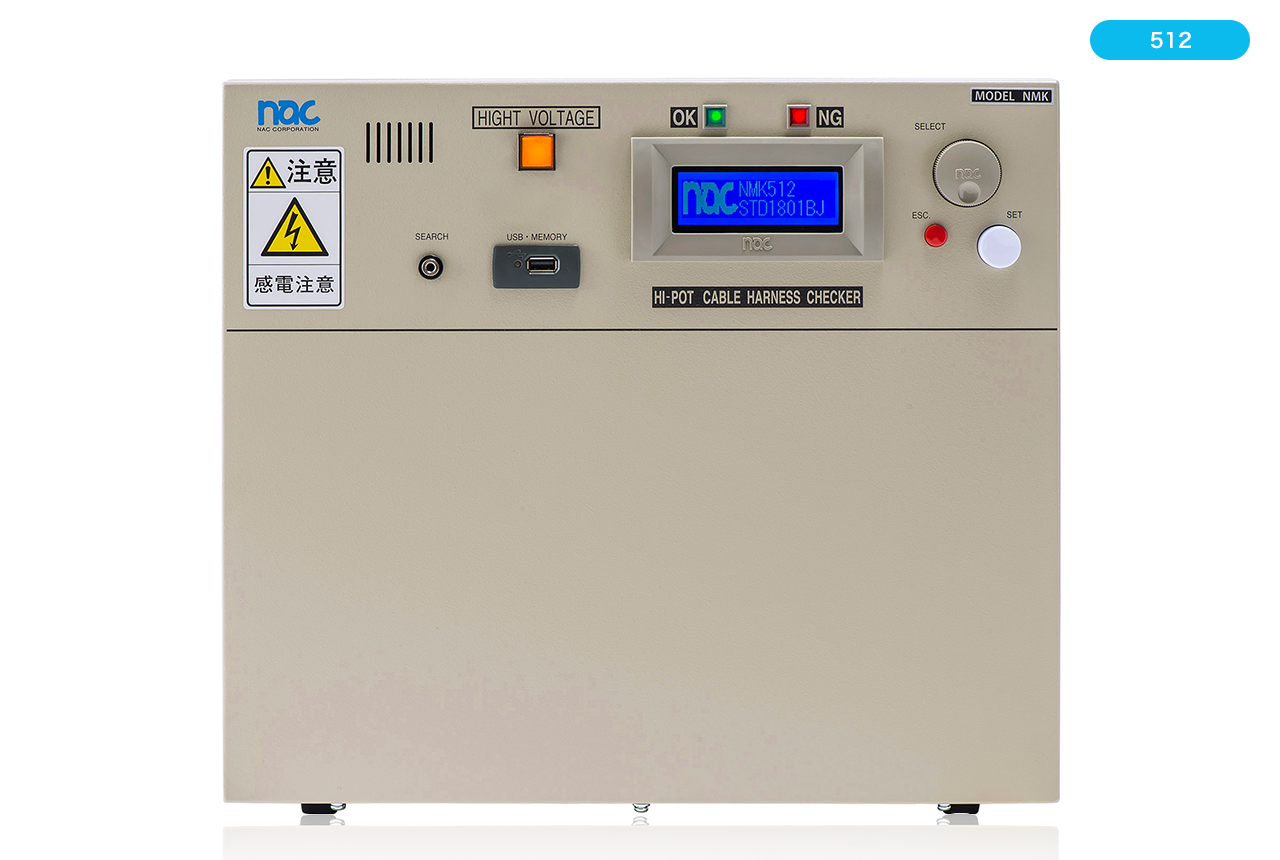

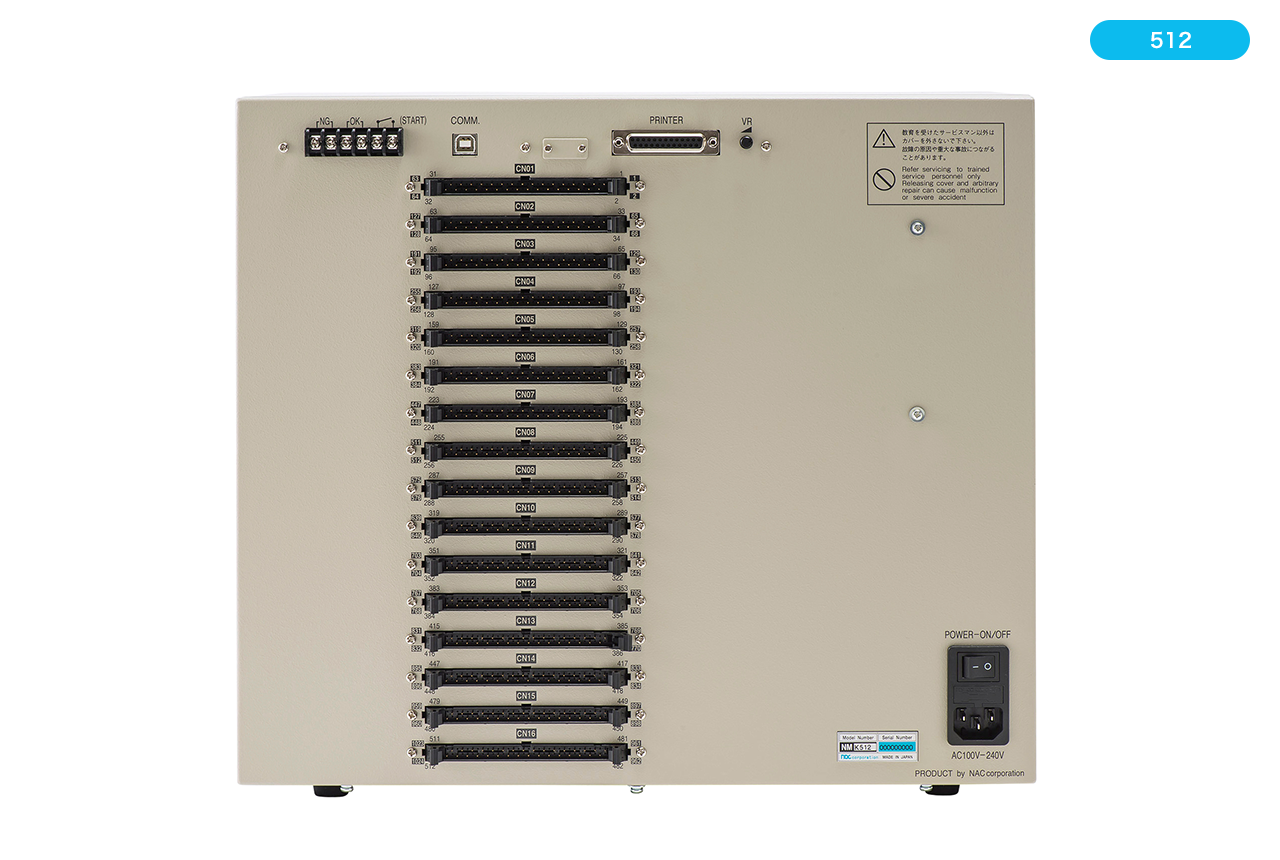

NMK512 512 W400mm×D270mm×H348mm ¥2,338,000 約4週間
NMK544 544 W665mm×D270mm×H348mm ¥2,508,000 約4週間
NMK576 576 W665mm×D270mm×H348mm ¥2,628,000 約4週間
NMK608 608 W665mm×D270mm×H348mm ¥2,748,000 約4週間
NMK640 640 W665mm×D270mm×H348mm ¥2,868,000 約4週間
NMK672 672 W665mm×D270mm×H348mm ¥2,988,000 約4週間
NMK704 704 W665mm×D270mm×H348mm ¥3,108,000 約4週間
NMK736 736 W665mm×D270mm×H348mm ¥3,228,000 約4週間
NMK768 768 W665mm×D270mm×H348mm ¥3,348,000 約4週間
NMK800 800 W665mm×D270mm×H348mm ¥3,468,000 約4週間
NMK832 832 W665mm×D270mm×H348mm ¥3,588,000 約4週間
NMK864 864 W665mm×D270mm×H348mm ¥3,708,000 約4週間
NMK896 896 W665mm×D270mm×H348mm ¥3,828,000 約4週間
NMK928 928 W665mm×D270mm×H348mm ¥3,948,000 約4週間
NMK960 960 W665mm×D270mm×H348mm ¥4,068,000 約4週間
NMK992 992 W665mm×D270mm×H348mm ¥4,188,000 約4週間

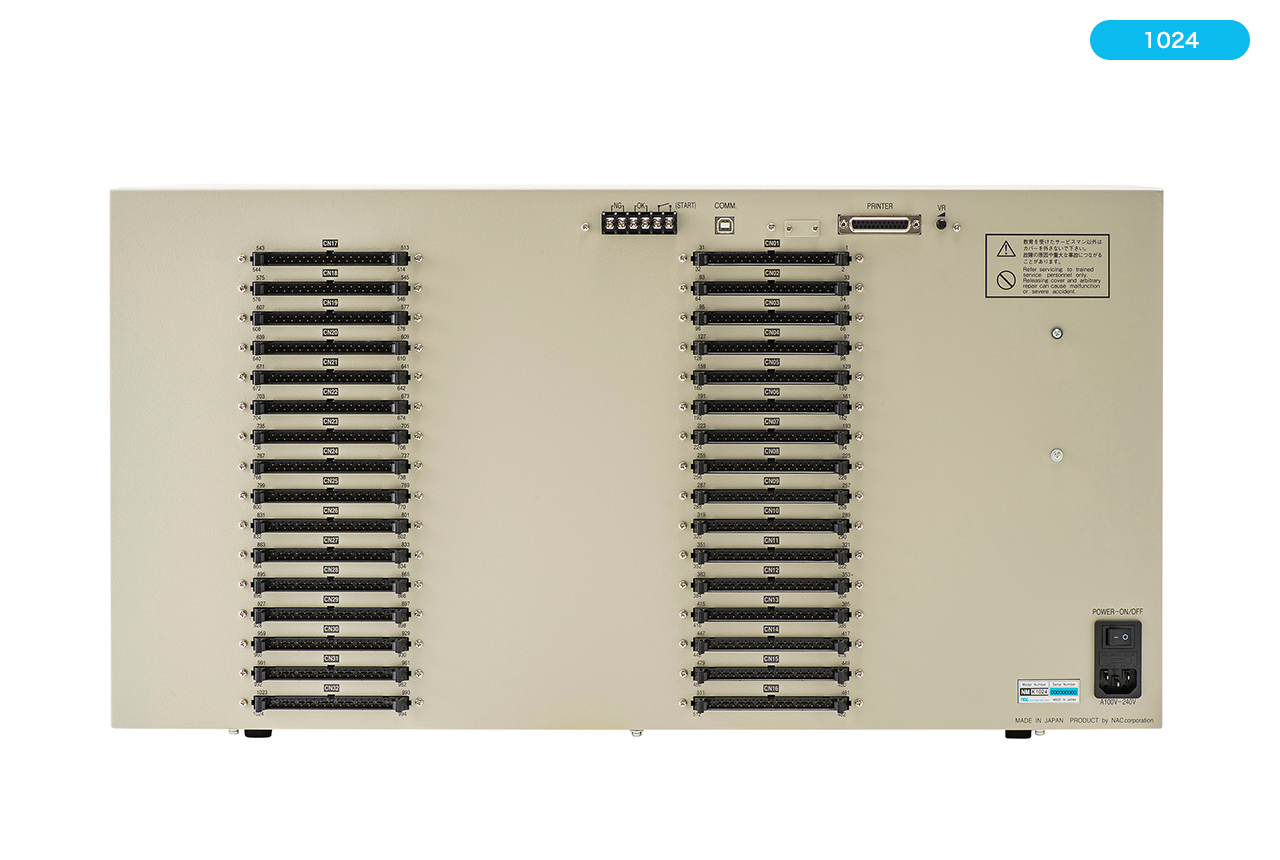

NMK1024 1024 W665mm×D270mm×H348mm ¥4,308,000 約4週間

本体以外の付属品

ドキュメント

仕様書 NMK Specification Vol1Rel5
オペレーションマニュアル NMK Operation Manual Vol1Rel4 (※マイページからログインしてダウンロードください。)
USBマニュアル NMK-STD-USB-Manual-Vol1-Rel1 (※マイページからログインしてダウンロードください。)
英語版仕様書 NMK_spec_en_V1R1
英語版オペレーションマニュアル NMK_OP_en_V1R1 (※マイページからログインしてダウンロードください。)
英語版USBマニュアル NMK_USB_en_V1R1 (※マイページからログインしてダウンロードください。)
高圧印加方式 高電圧印加の説明
非該当確認書 NMK32
非該当確認書 NMK64
非該当確認書 NMK96
非該当確認書 NMK128
非該当確認書 NMK160
非該当確認書 NMK192
非該当確認書 NMK224
非該当確認書 NMK256
非該当確認書 NMK288
非該当確認書 NMK320
非該当確認書 NMK352
非該当確認書 NMK384
非該当確認書 NMK416
非該当確認書 NMK448
非該当確認書 NMK480
非該当確認書 NMK512
カタログ 総合カタログ
カタログ 総合カタログ(英語版)

電気的検査は目に見えない。
検査結果をマークで確実に可視化。

  • ¥19,800受注後約2~3営業日に発送(日本国内:送料無料)
  • 詳しくみる

ハーネス検査器接続用PC(15インチノートパソコン)

USB(Type-A to Type-B)ケーブル

  • ¥1,500受注後約2~3営業日に発送(日本国内:送料無料)
  • 詳しくみる

ピッカー

  • ¥9,800受注後約2~3営業日に発送 (日本国内:送料無料)
  • 詳しくみる

ピッカー 2段タイプ

  • ¥19,800受注後約2~3営業日に発送(日本国内:送料無料)
  • 詳しくみる

MIL64pin 両端末コネクタ付単線32芯ケーブル

  • ¥15,000受注後約2~3営業日に発送(日本国内:送料無料)
  • 詳しくみる

ロール紙プリンタ

  • ¥54,700受注後約1~2営業日で発送 (日本国内:送料無料)
  • 詳しくみる

ラベルプリンタ

ハーネス検査用スクリューレス端子基板

  • ¥7,500受注後約2~3営業日に発送(日本国内:送料無料)
  • 詳しくみる

検査ポイント増設カスタマイズ

ご購入後、NMKシリーズは筐体サイズに応じて検査ポイントを増設することができます。
・S筐体:~128
・M筐体:160~256
・L筐体:288~512
・V筐体:544~1024
費用は32ポイント増設毎に12万円+標準校正費となっております。筐体サイズが変更となる場合、別途お見積もりをさせていただきます。
詳細についてはお気軽にご相談ください。
