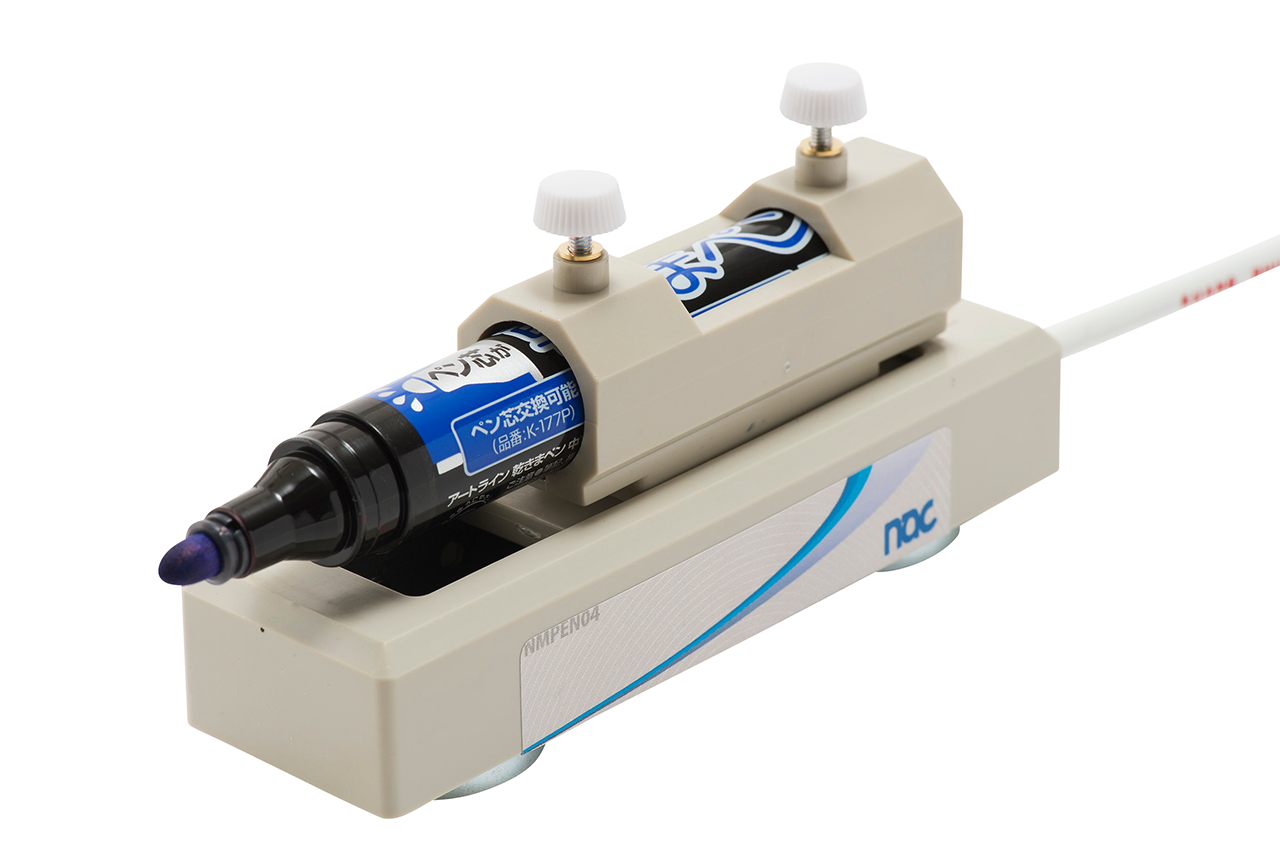

自動打点機 スマートマーカーNMPEN04

検査に更なる"安心"と"信頼"を

自動打点機スマートマーカーNMPEN04ではハーネス・ケーブル・基板・コネクタ等の
あらゆる検査済み製品に[印]を自動打点することが可能です。
角度自由な取り付け、コンパクトな設計で工程管理や
NG品の誤混入防止、品質向上にお役立てください。
ペンや印鑑での検査済み印で、安心した製品出荷をサポートします。

デモ製品を貸し出し に対応しています。

付属ACアダプタ

NACMAN-AC

¥19,800受注後約2~3営業日に発送(日本国内:送料無料)

洗練されたデザインにより実現した現場導入のしやすさ。
環境を選ばず、検査の証拠をさりげなく。

ナックコーポレーションの製品はシンプルで使いやすいデザインを目指しております。
自動打点機スマートマーカーNMPEN04も例外ではございません。コンパクトな設計で現場の省スペースに貢献。
付属の自動打点器取付板金で置き場所を選ばず角度も自由。
導入のしやすさについては文句なし。あらゆる業界のお客様に大人気な商品の一つです。

製造・生産・品質管理に関わる全ての業界の方へ
低コストで顧客・ユーザーとの信頼構築を実現。

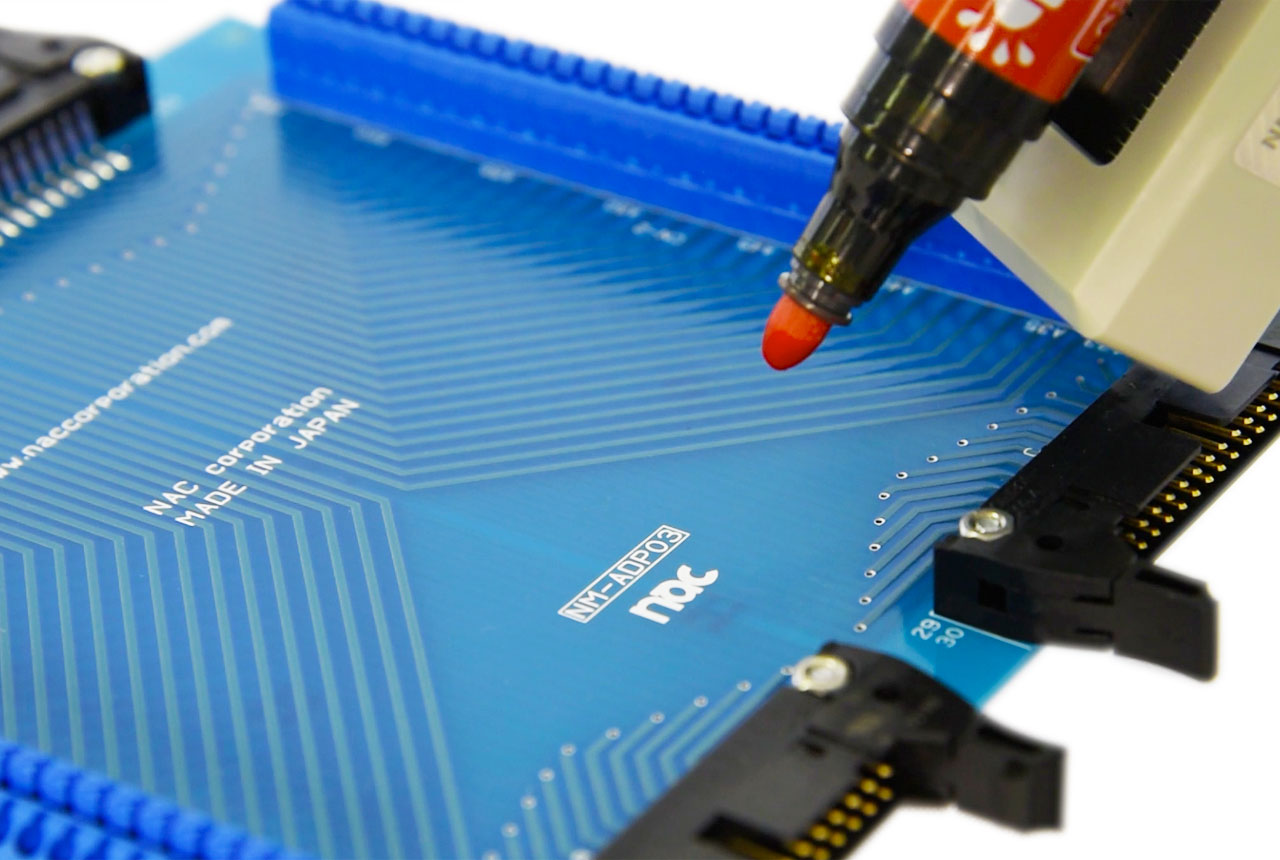

例えばハーネス・コネクタなどの電気的検査においては、一つの不良が重大な機器の故障を引き起こします。
製品ユーザーの安全、安心はそのパーツ一つ一つの信頼から成り立ちます。
工程管理に導入いただければ、未検査品、NG品が一目瞭然となります。
目に見えないあらゆる検査を”可視化”する本製品が貴社の誤混入防止、品質向上をサポートします。
外観検査、画像検査、機能チェックなどあらゆる検査にてご利用いただけます。

特徴

・独自のテンション機構によりペン先がつぶれにくい。
・小型、約35mmの可動域で自動機への組み込みも可能。
・本体マグネットで360度どんな角度での取り付け、打点が可能。
・市販されているペン(9mm~15mm)まで利用可能、交換簡単。
・接点入力、有電圧入力が可能(5V~24V)

サイズ・重さ・電源

サイズ 【駆動部】
   W:40 × H:25 × D:130 (mm)

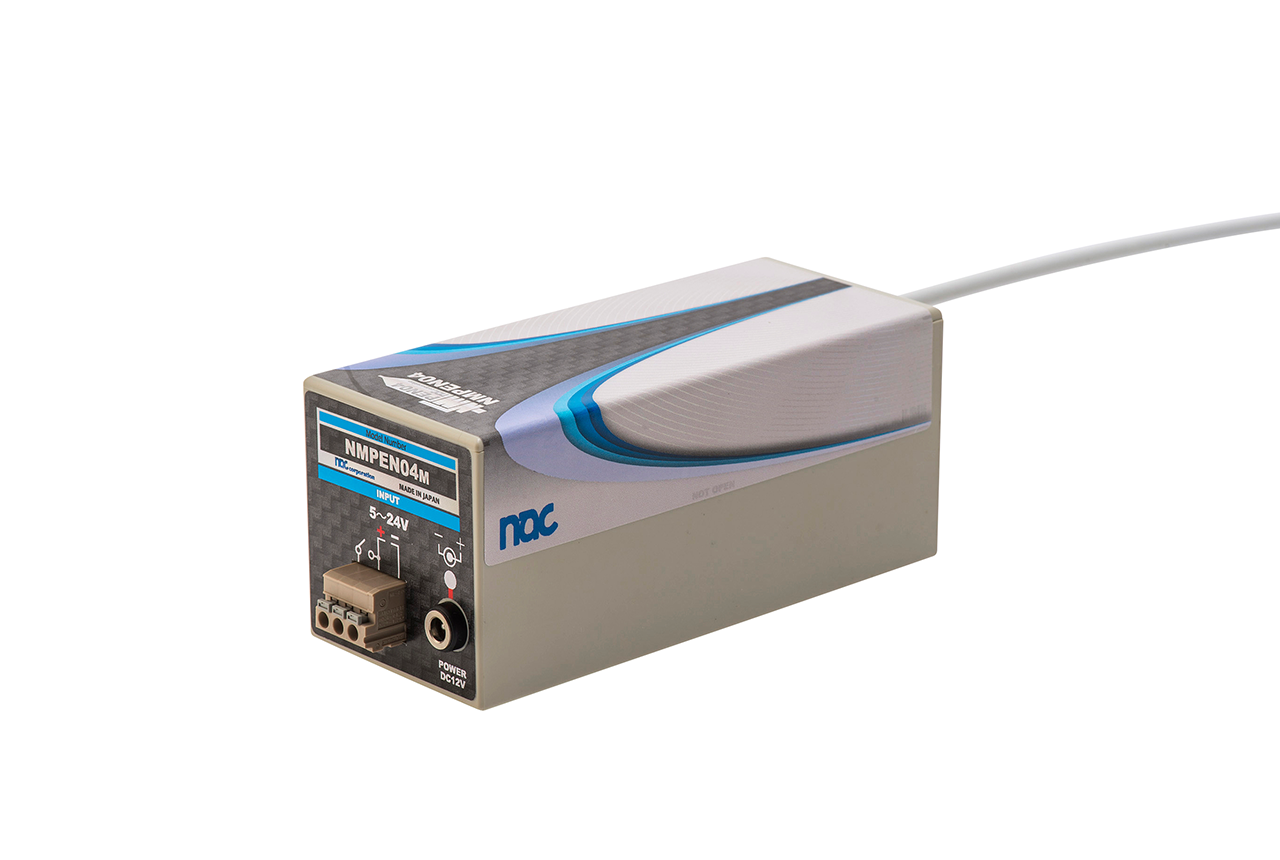

【制御部】
   W:55 × H:55 × D:135 (mm)
【ワイヤー】
   約700mm
重さ 【駆動部/重量】
   約180g
【制御部/重量】
   約400g
電源 AC90V~AC240V(50Hz/60Hz)

自動打点機 スマートマーカーNMPEN04の付属品


付属ACアダプタ NACMAN-AC
自動打点機取付板金 L字型の取付板金です。ネジ、テープなどで固定し、打点機本体をマグネットで設置できます。打点位置、向きが自由自在。
細ペン・印鑑用調整アダプタ 細いペンや印鑑にて打点、印字を実施する際にご利用いただけます。
検査器接続用ケーブル 検査装置や生産設備に接続するケーブルです。

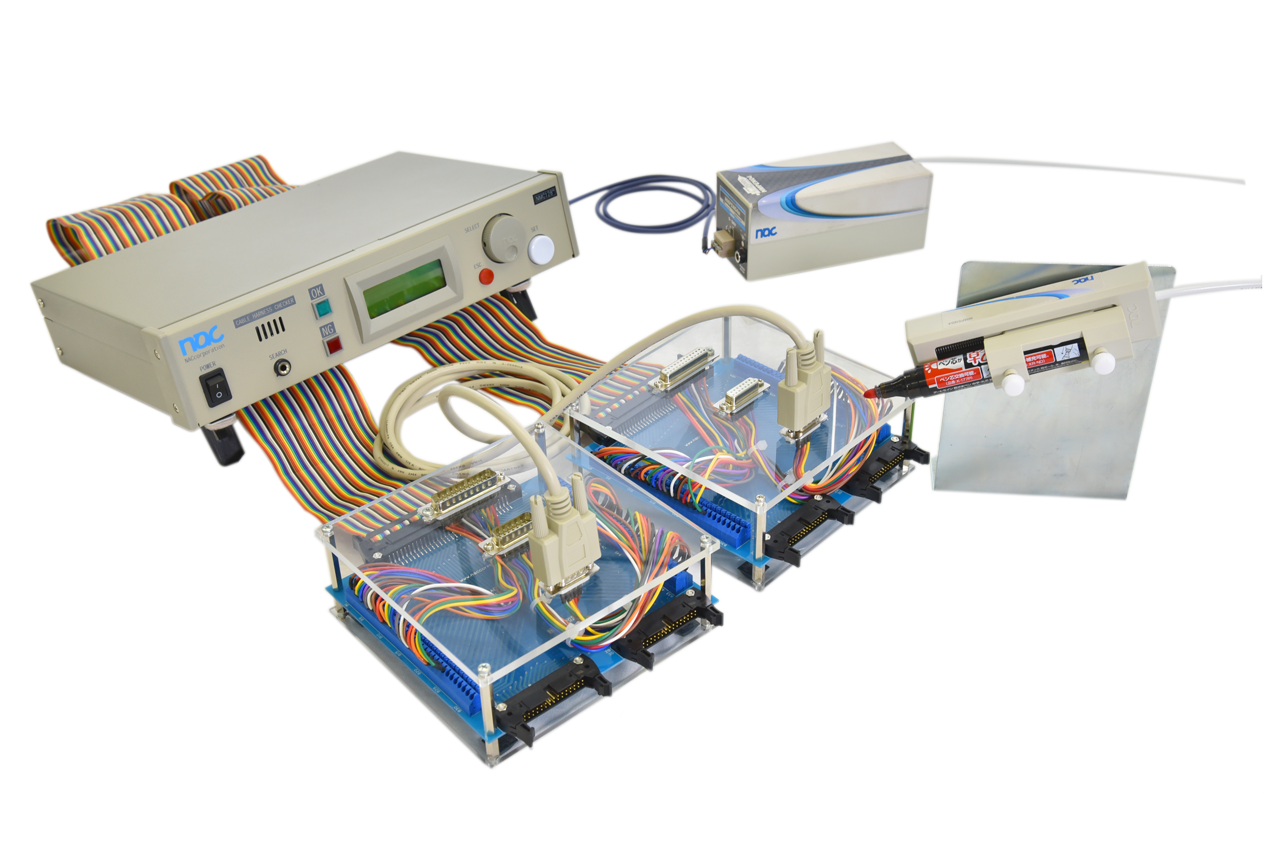

弊社ハーネス検査器ではOK時、NG時それぞれの出力端子に接続することでご要望のタイミングに打点することが可能です。

ドキュメント


非該当確認書 ダウンロードはこちら
自動打点機
スマートマーカーNMPEN04取扱説明書
ダウンロードはこちら
