指タッチセンサー nacman NMT64B

指でタッチするだけで簡単導通確認

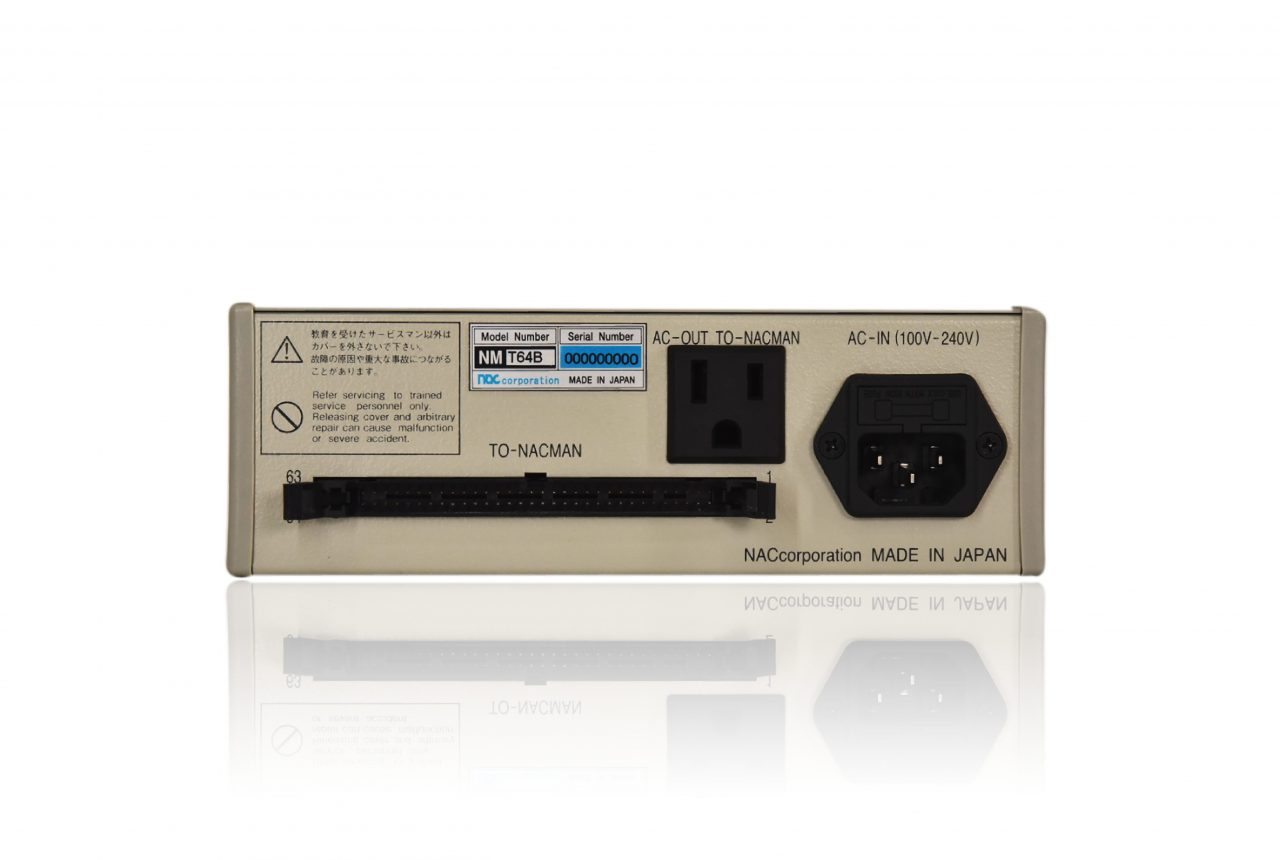

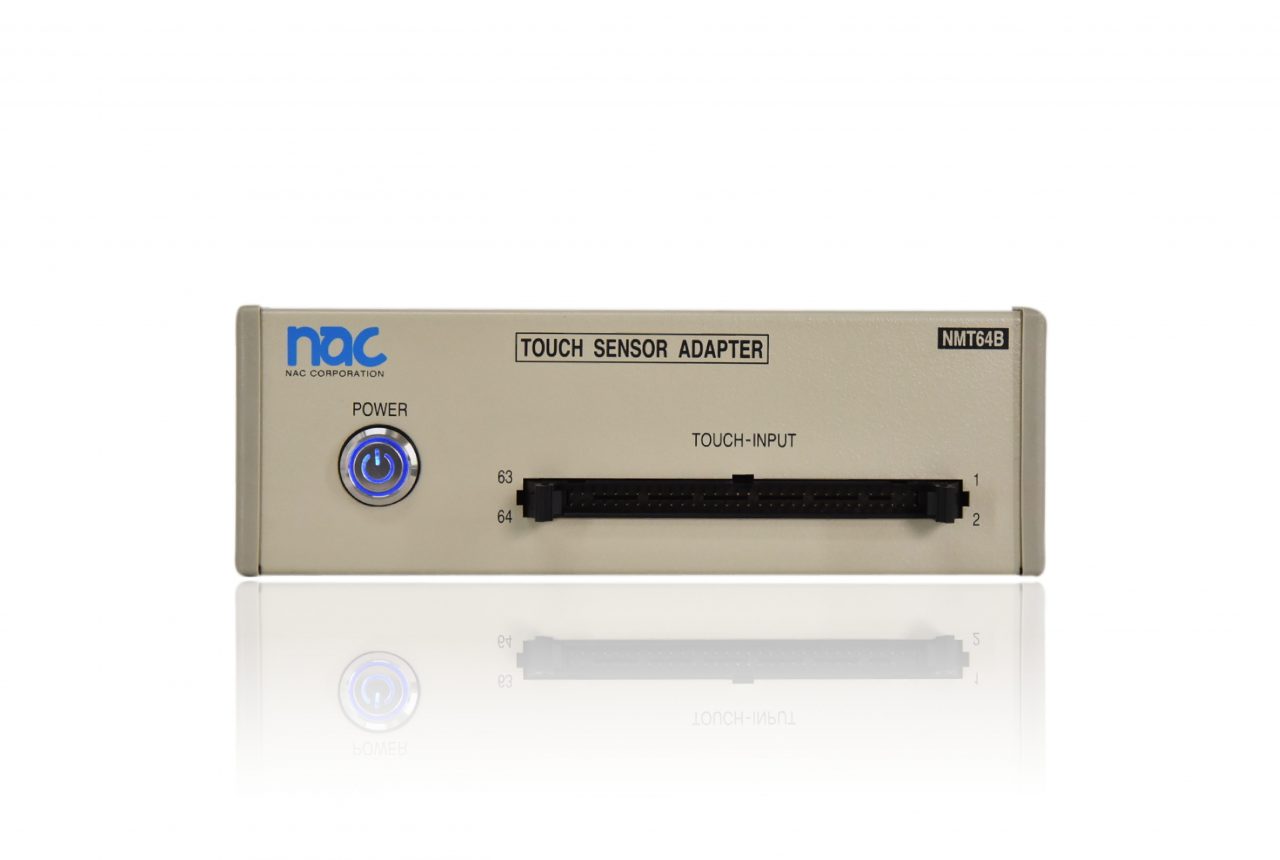

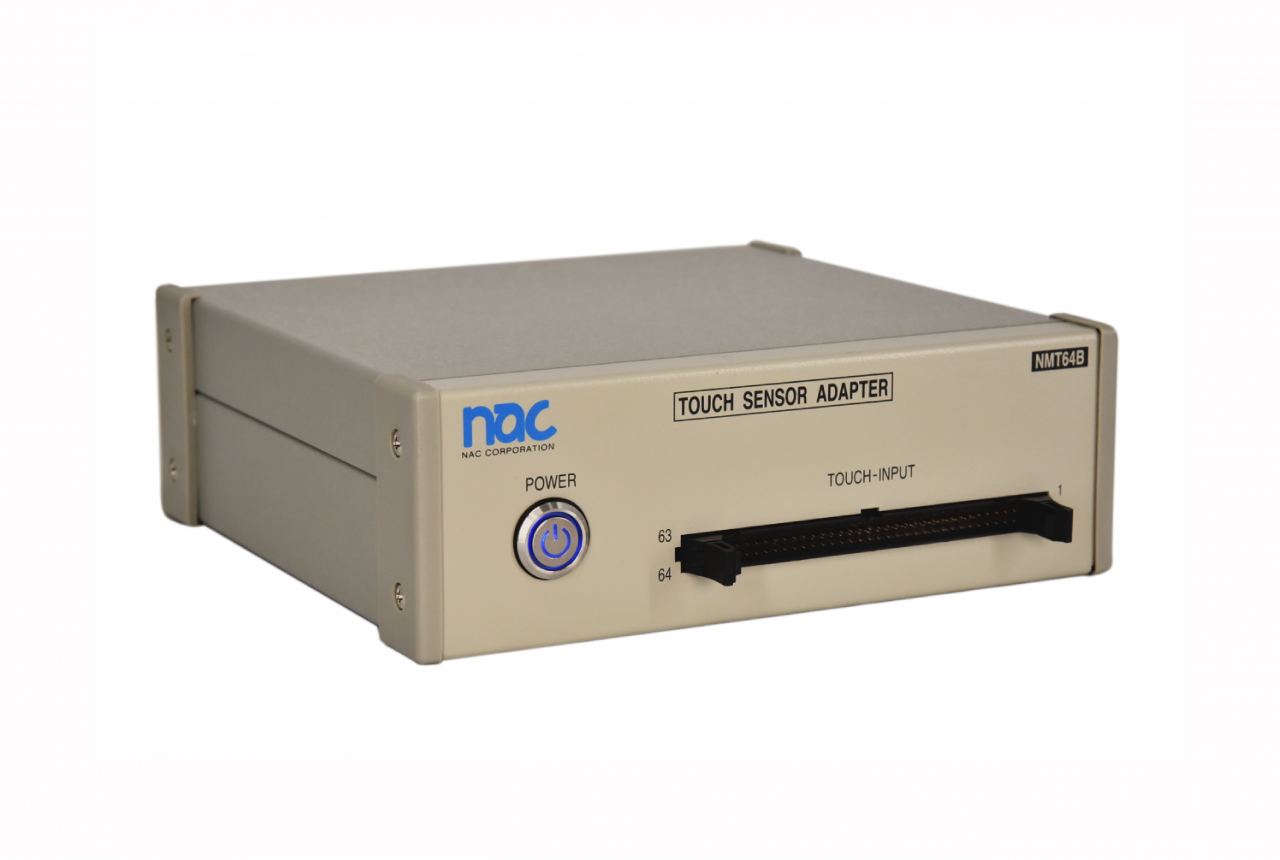

指タッチセンサーNMT64Bは、指でケーブルの導体をタッチする事で導通検査を可能にするハーネス検査器のオプション製品です。人体が受ける誘導電流を利用し、指で触った導体の導通を確認します。当社が販売するサーチ機能付きハーネス検査機の全てに接続が可能です。

指タッチ検査ポイント

64ポイント

運用方法

サーチ機能があるnacmanシリーズと接続
検査器単体 / PC通信

¥98,000

受注後約2週間以内に発送(日本国内:送料無料)

見積依頼はこちら

"人体が受ける誘導電流"を利用した導通確認
指タッチだけで切りっぱなしハーネスを簡単検査

ハーネス検査器"nacman"は、日本はもちろん海外で広く認知いただき、運用いただいております。
さらなる検査環境レベルの向上を目指し、新たな導通検査の形をご提案いたします。
現在、ハーネス検査の現場において、切りっぱなしハーネス(ストリップなしの未処理電線)の電気検査はプローブでは触れづらく導通検査の作業性に課題を抱えております。
"指タッチセンサーNMT64B"は人体が受ける誘導電流を利用した指タッチによる導通検査を実現しました。
指で触るだけなので、製品へのダメージなく簡単に検査可能。
サーチ機能があるnacmanシリーズに接続いただくだけで導入可能です。
ハーネス検査の可能性を高める新製品を、あらゆる産業にてご活用ください。

指タッチセンサー NMT64B ハーネス検査のプロモーション動画
指タッチセンサー NMT64B 使い方動画

指タッチセンサー nacman NMT64B 全機能紹介動画

全機能紹介動画で指タッチセンサー nacman NMT64Bの操作をすべて確認できます。 指タッチセンサーNMT64Bは、指タッチでの導通検査を可能にします。人体の誘導電流を検知し、未加工ケーブルの導通や、マークチューブ確認、ハウジング作業を効率化します。従来2人以上で行なっていた導通確認作業を、1人で効率的に実施可能です。 PCソフトウェア(WireExpress / WireExpressHi-Pot)では、端子名称を表示し、配線作業をサポートします。

ラーニングセンターへ

NMT64B_指で触れるだけで導通検査

指タッチ導通確認で配線作業効率化

指タッチ導通検査は、様々な用途でご活用いただけます。片側端末未処理ハーネスの導通確認はもちろんの事、コネクタハウジングへの端子挿入のナビゲーションとしてもご使用頂けます。また、今まで2人1組みで行なっていた配電盤ケーブルの導通確認も1人で簡単に行えます。
(*PCソフトウェア WireExpressに対応)

NMT64Bなら指タッチ導通検査と目視確認同時に可能

導通検査と目視検査をテンポよく

PCソフトウェア(WireExpress)にてマークチューブの印字内容を登録し、NMT64Bで指タッチ導通検査を行う事で、PC画面上にタッチされた導体のマークチューブ名を表示できます。
マークチューブ名以外にも、電線の色、端子の形状等をPCソフトウェアに登録する事で、導通確認をしながら目視確認をテンポよく行う事が可能です。

NMT64B_ハーネスチェッカーnacmanシリーズに接続

ハーネス検査器 nacman の可能性をさらに引き出す

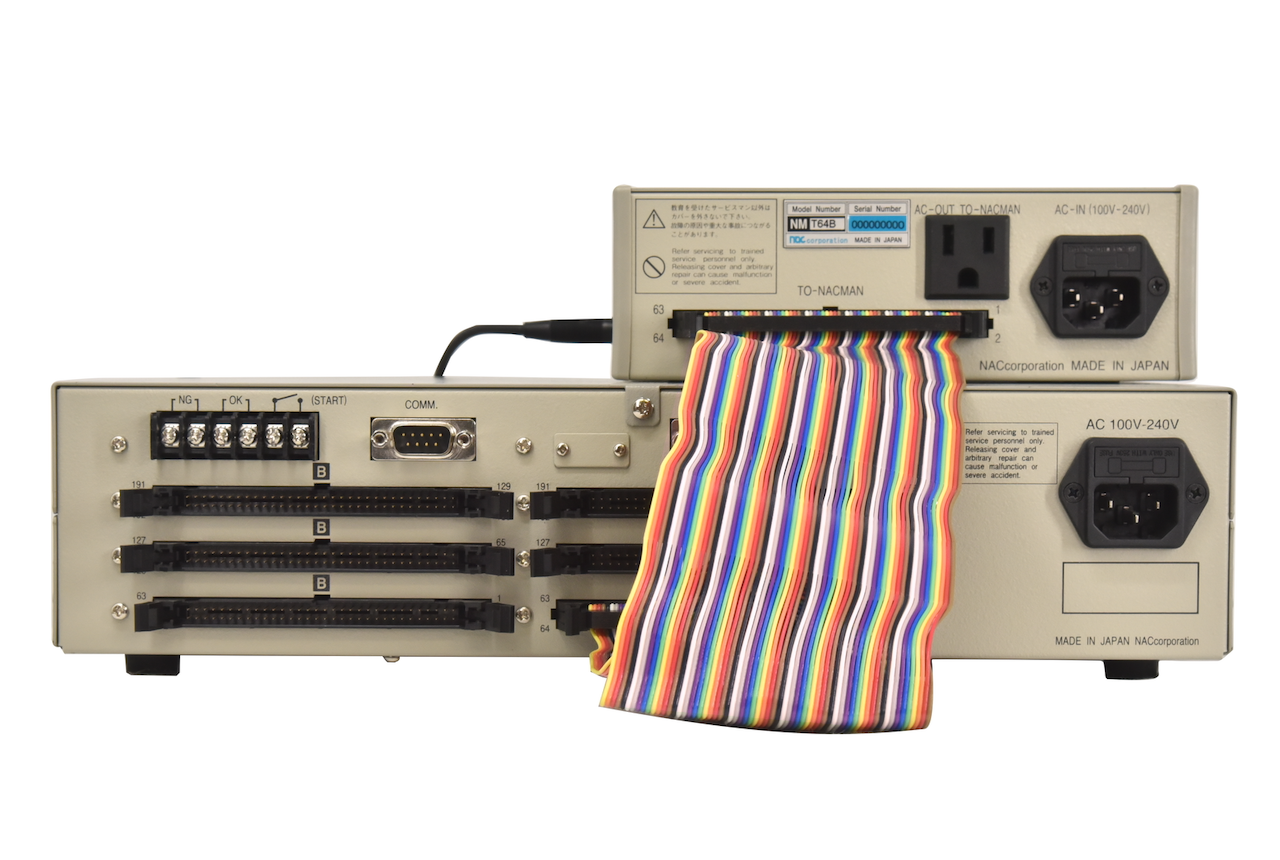

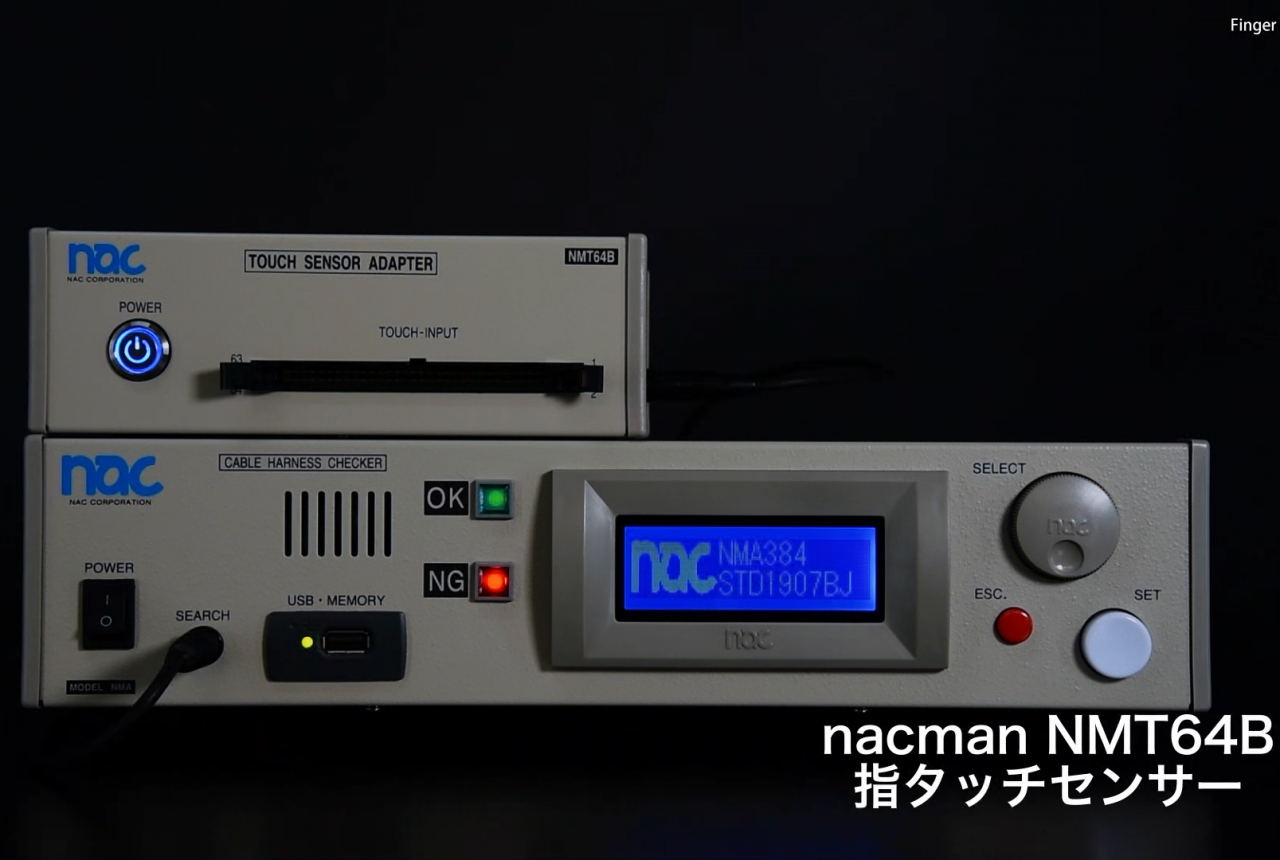

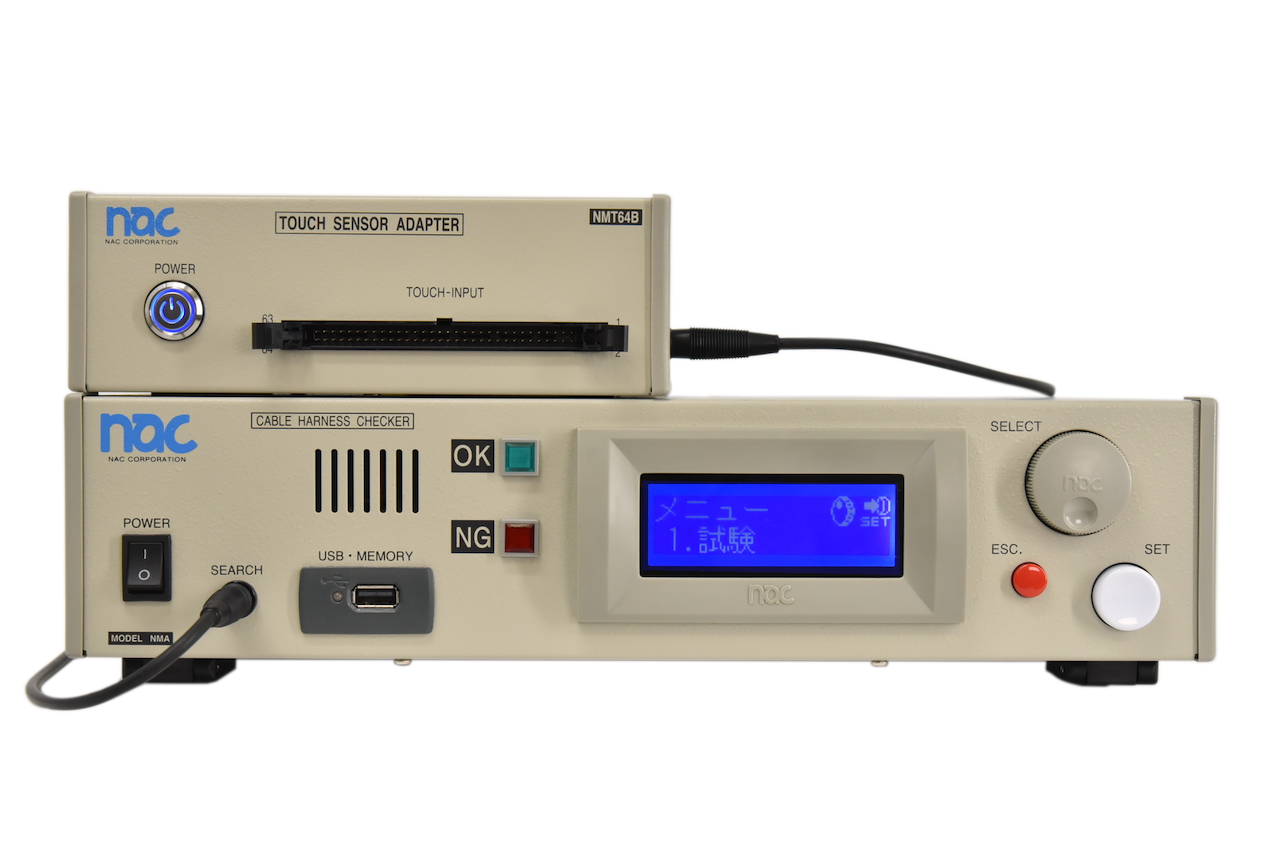

NMT64Bはサーチ機能を持つnacmanシリーズに接続するだけでご利用頂けます。 世界中のユーザー様にご利用頂いているNMC+シリーズが最適機種です。信頼あるnacブランドより、サーチプローブではやりづらかった端末未処理ハーネスの新しい検査手法をご提案いたします。


ご使用例

指タッチで導通検査

未加工ケーブルの導通検査に

サーチプローブで触れるのが難しいバラ線ケーブルを指でタッチする事で簡単に導通確認が可能です。

指タッチで導通検査をしてコネクタハウジング

コネクタへのハウジング時のナビゲーションに

端子の導通を確認しながらのコネクタへのハウジングに効果を発揮します。
接続箇所を確認しながらハウジングができるのでミスを軽減できます。


指タッチで導通検査をしてマークチューブ印字確認

マークチューブの確認に

マークチューブの名称をハーネス検査用ソフト(WireExpress等)に登録して、指でタッチする事でマークチューブの目視チェックと導通確認を同時に行え便利です。

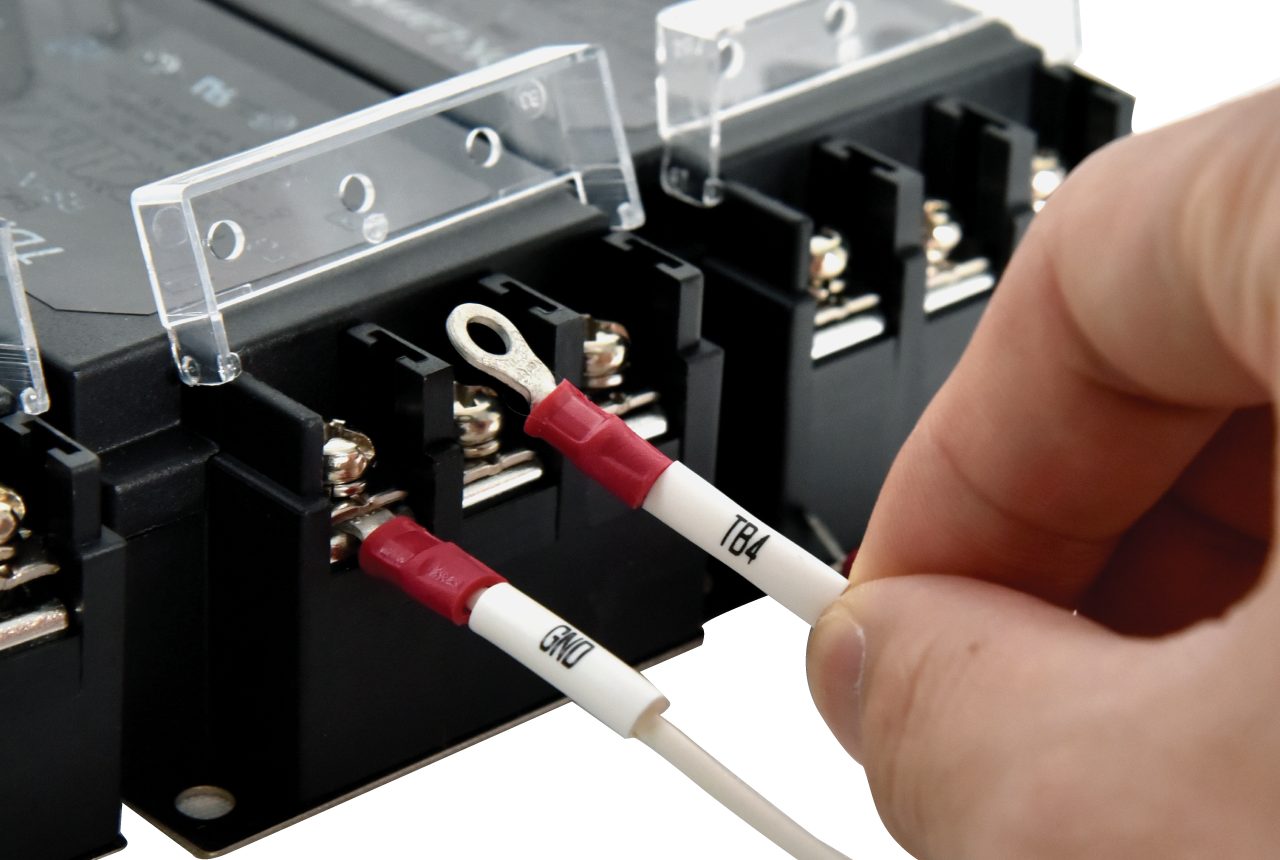

指タッチで導通検査をして配電盤へ配線

配電盤への配線作業の効率化に

ケーブルの端子を指で触れて、配線箇所を確認するのに便利です。
ハーネス検査用ソフト(WireExpress/WireExpress Hi-Pot)に接続先名称を登録しておけば、図面を確認する事なく配線作業を行えます。



製品仕様

最大サーチポイント数 64
検査用コネクタ MILヘッダータイプ64Pinロングクリップ (オムロン製XG4A-6434)
親機接続用コネクタ MILヘッダータイプ64Pinロングクリップ (オムロン製XG4A-6434)
電源 AC90V~AC240V 50/60Hz 15VA
拡張用電源アウトレット[*] 本器を複数台接続して使用する為の拡張用電源コンセントです。
環境条件 温度:5°C~40°C 湿度:5%~70%(非結露の事)
[*]本器拡張用以外では使用しないで下さい。電源ケーブルは必ず3P(アース付)ケーブルにして下さい。



検査規格

サーチ検査 商用交流誘導電流検知方式 検知感度16段階調整可能 (サーチ端子接触方式)

指タッチセンサー nacman NMT64Bの付属品

電源ケーブル NMCBL-PWR
検査器接続用ケーブル NMCBL-64-0.8C
サーチジャック接続ケーブル NM-SRH-CBL
指タッチ感度レベル調整用スクリュードライバ NM-SD

サイズ・重さ・電源

サイズ 【本体】
   W:180 × H:60 × D:175 (mm)
重さ 【本体/重量】
   約1.4Kg
電源 AC90V~AC240V(50Hz/60Hz)
